Как определить плотность влажного насыщенного пара

Котлы перегретого пара

В России применяется ГОСТ 3619-76 на паровые котлоагрегаты, в котором установлены параметры насыщенного и перегретого пара, а также паровая производительность и температура воды для питания котла.

Современная российская энергетика использует котлоагрегаты производительностью вырабатывающих 1000/1650/2650/3950 т/ч пара для турбогенераторов соответствующей мощностью 300/500/800/1200 МВт, работающих на сверхкритических параметрах по давлению 25,5 МПа и Тпп=545С.

Энергетические котлы классифицируются по давлению пара — высокого от 10 до 14 МПа и сверхкритического свыше 25,5 МПа. Котлоагрегаты сверхвысокого давления, обычно, выполняют с вторичным перегревом пара.

Паровые котлоагрегаты малой и средней паропроизводительности используются для производства насыщенного и перегретого пара с характеристиками до 3,9 МПа и Т=450 С. Они эксплуатируются на промпредприятиях и в жилищно-коммунальном хозяйстве для производственно-технологических нужд и в системах центрального теплоснабжения.

Типичными представителями агрегатов данной категории являются котел Е (ДЕ) производительностью пара от 1 до 25 т/ч, Е (КЕ) производительностью пара до 25 т/ч с газомазутной горелкой и ДКВР производительностью до 20 т/ч. Их применение – источники тепловой энергии для центрального теплоснабжения с параметрами насыщенного и перегретого пара.

Здравствуйте. Я автор этого сайта. Продолжительное время я занимаюсь монтажом и пусконаладкой котельного оборудования. Если вы наладчик «старой гвардии» прошу подписаться на обновления. Будем вместе обсуждать интересные моменты монтажа и ПНР котельных.

Если открытый стакан с водой оставить на долгое время, то в конце концов вода полностью улетучится. Точнее — испарится. Что такое испарение и почему оно происходит?

Фазовые переходы: изменение агрегатных состояний вещества

Прежде чем говорить о насыщенном паре, нужно освежить знания об агрегатных состояниях и фазовых переходах между ними. Если вы забыли, какие бывают агрегатные состояния, то можете сбегать в нашу статью про них.

При изменении внешних условий (например, если внутренняя энергия тела увеличивается или уменьшается в результате нагревания или охлаждения) могут происходить фазовые переходы — изменения агрегатных состояний вещества.

Вот какие бывают фазовые переходы:

Переход из твердого состояния в жидкое — плавление;

Переход из жидкого состояния в твердое — кристаллизация;

Переход из газообразного состояния в жидкое — конденсация;

Переход из жидкого состояния в газообразное — парообразование;

Переход из твердого состояния в газообразное, минуя жидкое — сублимация;

Переход из газообразного состояния в твердое, минуя жидкое — десублимация.

На схеме — названия всех фазовых переходов:

Фазовые переходы — важная штука. Все живое не Земле существует лишь благодаря тому, что вода умеет превращаться в лед или пар. С кристаллизацией, плавлением, парообразованием и конденсацией связаны многие процессы в металлургии и микроэлектронике.

Испарение и конденсация

Молекулы в жидкости непрерывно и хаотично движутся. Это значит, что направление движения отдельно взятых молекул — это случайные направления. При этом жидкость сохраняет свой объем. Также молекулы силами притяжения притягиваются друг к другу, из-за чего не могут покинуть Омск жидкость.

Значения скоростей молекул случайны. Из-за этого среди всех молекул обязательно есть те, что движутся очень быстро. Если такая молекула окажется вблизи поверхности раздела жидкости и окружающей среды, то ее кинетическая энергия может достигнуть большого значения, и молекула покинет жидкость.

Собственно, именно так происходит процесс испарения (мы говорили о нем выше, когда речь шла о фазовых переходах). Когда испарившихся молекул становится много, образуется пар.

Обратный процесс тоже возможен: вырвавшиеся за пределы жидкости молекулы вернутся в жидкость. Это конденсация, о ней мы тоже говорили. Если открыть сосуд с жидкостью, то испарившиеся молекулы будут покидать пространство над жидкостью и не возвращаться обратно. Количество жидкости таким образом будет уменьшаться. То есть жидкость испаряется, а пар обратно не конденсируется (потому что молекулы этого пара удаляются от жидкости) — так происходит высыхание.

Испарение может происходить с разной скоростью. Чем больше силы притяжения молекул друг к другу, тем меньшее число молекул в единицу времени окажется в состоянии преодолеть эти силы притяжения и вылететь наружу, и тем меньше скорость испарения.

Быстро испаряются такие жидкости, как эфир, ацетон, спирт. Из-за этого свойства их иногда называют летучими жидкостями. Медленнее — вода. Намного медленнее воды испаряются масло и ртуть.

Курсы подготовки к ОГЭ по физике помогут снять стресс перед экзаменом и получить высокий балл.

Что такое насыщенный и перегретый пар

Термины насыщенный пар и перегретый пар относятся к термодинамическому состоянию воды. Вода и пар являются средами, используемыми для теплообмена в котловых установках благодаря своей доступности и высокой теплоемкости. Особенно эффективно передавать тепло посредством испарения и конденсации воды, которая обладает большой скрытой теплоты испарения.

Насыщенный пар (НП) и перегретый пар (ПП) относятся к определенному давлению среды. Первый НП может существовать во влажном и сухом состоянии, а перегретый ПП – только в сухом, поскольку не может содержать в своем составе частиц воды.

Чаще всего эти понятия применяются в теплоэнергетике, для расчета термодинамических циклов в контуре парового котла и в паровых турбинах, генерирующих электрическую энергию на ТЭЦ, ТЭС, ГРЭС и АЭС.

Влажность воздуха

Воздух, содержащий водяной пар, называется влажным.Чем больше пара находится в воздухе, тем выше влажность воздуха.

Абсолютная влажность — это парциальное давление водяного пара, находящегося в воздухе (т. е. давление, которое водяной пар оказывал бы сам по себе, в отсутствие других газов). Иногда абсолютной влажностью называют также плотность водяного пара в воздухе.

Относительная влажность воздуха — это отношение парциального давления водяного пара в нём к давлению насыщенного водяного пара при той же температуре. Как правило, это отношение выражают в процентах:

Из уравнения Менделеева-Клапейрона (1) следует, что отношение давлений пара равно отношению плотностей. Так как само уравнение (1) , напомним, описывает насыщенный пар лишь приближённо, мы имеем приближённое соотношение:

Одним из приборов, измеряющих влажность воздуха, является психрометр. Он включает в себя два термометра, резервуар одного из которых завёрнут в мокрую ткань. Чем ниже влажность, тем интенсивнее идёт испарение воды из ткани, тем сильнее охлаждается резервуар «мокрого» термометра, и тем больше разность его показаний и показаний сухого термометра. По этой разности с помощью специальной психрометрической таблицы определяют влажность воздуха.

Свойства насыщенного пара

Оказывается, что состояние насыщенного пара (а ненасыщенного — тем более) можно приближённо описывать уравнением состояния идеального газа (уравнением Менделеева — Клапейрона). В частности, имеем приближённое соотношение между давлением насыщенного пара и его плотностью:

Это весьма удивительный факт, подтверждаемый экспериментом. Ведь по своим свойствам насыщенный пар существенно отличается от идеального газа. Перечислим важнейшие из этих отличий.

1. При неизменной температуре плотность насыщенного пара не зависит от его объёма.

Если, например, насыщенный пар изотермически сжимать, то его плотность в первый момент возрастёт, скорость конденсации превысит скорость испарения, и часть пара конденсируется в жидкость — до тех пор, пока вновь не наступит динамическое равновесие, в котором плотность пара вернётся к своему прежнему значению.

Аналогично, при изотермическом расширении насыщенного пара его плотность в первый момент уменьшится (пар станет ненасыщенным), скорость испарения превысит скорость конденсации, и жидкость будет дополнительно испаряться до тех пор, пока опять не установится динамическое равновесие — т.е. пока пар снова не станет насыщенным с прежним значением плотности.

2. Давление насыщенного пара не зависит от его объёма.

Это следует из того, что плотность насыщенного пара не зависит от объёма, а давление однозначно связано с плотностью уравнением (1) .

Как видим, закон Бойля — Мариотта, справедливый для идеальных газов, для насыщенного пара не выполняется. Это и не удивительно — ведь он получен из уравнения Менделеева — Клапейрона в предположении, что масса газа остаётся постоянной.

3. При неизменном объёме плотность насыщенного пара растёт с повышением температуры и уменьшается с понижением температуры.

Действительно, при увеличении температуры возрастает скорость испарения жидкости.

Динамическое равновесие в первый момент нарушается, и происходит дополнительное испарение некоторой части жидкости. Пара будет прибавляться до тех пор, пока динамическое равновесие вновь не восстановится.

Точно так же при понижении температуры скорость испарения жидкости становится меньше, и часть пара конденсируется до тех пор, пока не восстановится динамическое равновесие — но уже с меньшим количеством пара.

Таким образом, при изохорном нагревании или охлаждении насыщенного пара его масса меняется, поэтому закон Шарля в данном случае не работает. Зависимость давления насыщенного пара от температуры уже не будет линейной функцией.

4. Давление насыщенного пара растёт с температурой быстрее, чем по линейному закону.

В самом деле, с увеличением температуры возрастает плотность насыщенного пара, а согласно уравнению (1) давление пропорционально произведению плотности на температуру.

Зависимость давления насыщенного пара от температуры является экспоненциальной (рис. 2 ). Она представлена участком 1–2 графика. Эту зависимость нельзя вывести из законов идеального газа.

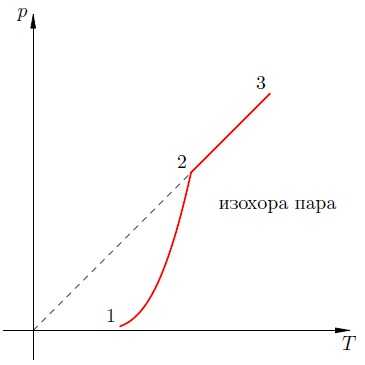

Рис. 2. Зависимость давления пара от температуры

В точке 2 вся жидкость испаряется; при дальнейшем повышении температуры пар становится ненасыщенным, и его давление растёт линейно по закону Шарля (участок 2–3).

Вспомним, что линейный рост давления идеального газа вызван увеличением интенсивности ударов молекул о стенки сосуда. В случае нагревания насыщенного пара молекулы начинают бить не только сильнее, но и чаще — ведь пара становится больше. Одновременным действием этих двух факторов и вызван экспоненциальный рост давления насыщенного пара.

Что такое насыщенный пар

Водяной пар, пребывающий в термодинамическом равновесии с котловой водой, является насыщенным. Это формулировка дает понимание того, что давление насыщенного пара при температуре может иметь только одно значение

В котлоагрегатах парообразование протекает при постоянном давлении и подводе тепла к котловой воде от уходящих газов. Этот процесс базируется на следующих последовательных стадиях: подпитка котла водой, подогрев ее до температуры точки насыщения, и образование сухого насыщенного пара, когда вся жидкость испаряется из него.

В паровых котлах питательная вода, пройдя через экономайзер, попадает в барабан. Из него более холодные потоки под воздействием силы тяжести опускаются по необогреваемым трубам, а поднимаются по подъёмным топочным экранам обогреваемые более горячими дымовыми газами.

Плотность пароводяной смеси в экранных пакетах уменьшается и становится ниже плотности воды в опускных трубах, что создает напор для движения пароводяной смеси по экранам в барабан, где смесь сепарируется на воду и пар.

В закрытой поверхности нагрева при не меняющейся температуре в точке насыщения устанавливается термодинамическое равновесие между котловой водой и водяным паром. Число молекул пара, выделяющихся из поверхности воды за определенное время, будет равняться числу молекул сконденсированного пара, которые перейдут обратно в воду в барабане котла.

Давление насыщенного пара

Давление насыщения в котле зависит от температуры котловой воды в равновесном термодинамическом состоянии. При росте давления, пар сжимается и баланс нарушается. Плотность пара первоначально несколько возрастает, и из паровой среды в котловую воду будет переходить больше молекул конденсата, чем наоборот.

Поскольку количество молекул, переходящих из воды в единицу времени связано исключительно с температурой, то сжатие паровой среды не будет влиять на изменение этого числа.

Процесс будет протекать пока не возникнет термодинамическое равновесие, а следовательно, и концентрация возвращающихся молекул не достигнет первоначального уровня. Таким образом, Тнп напрямую зависит от давления насыщения в котле.

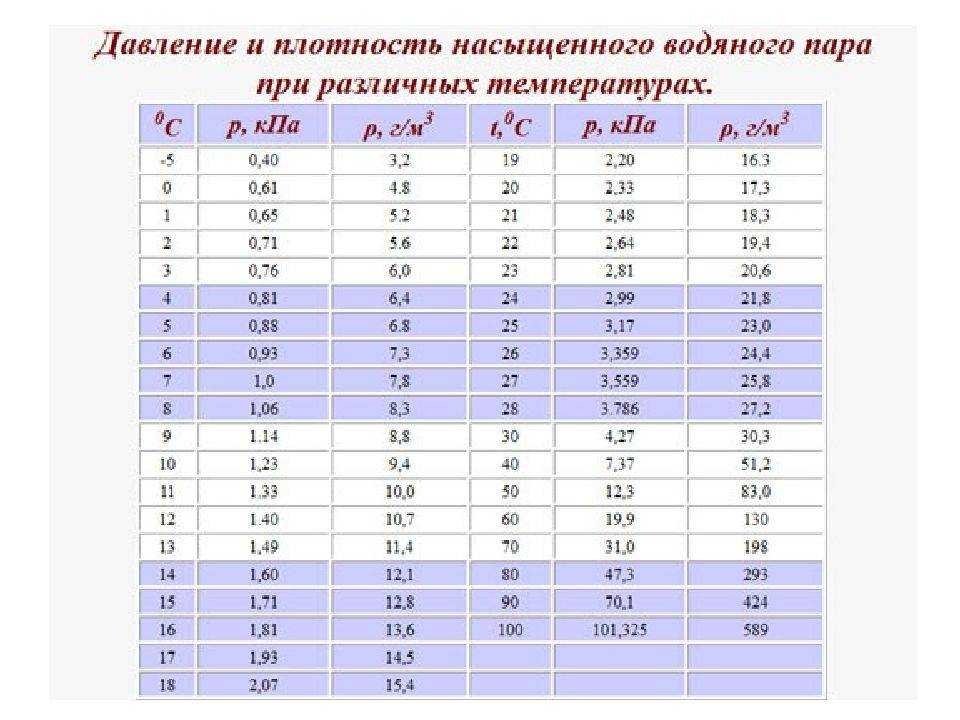

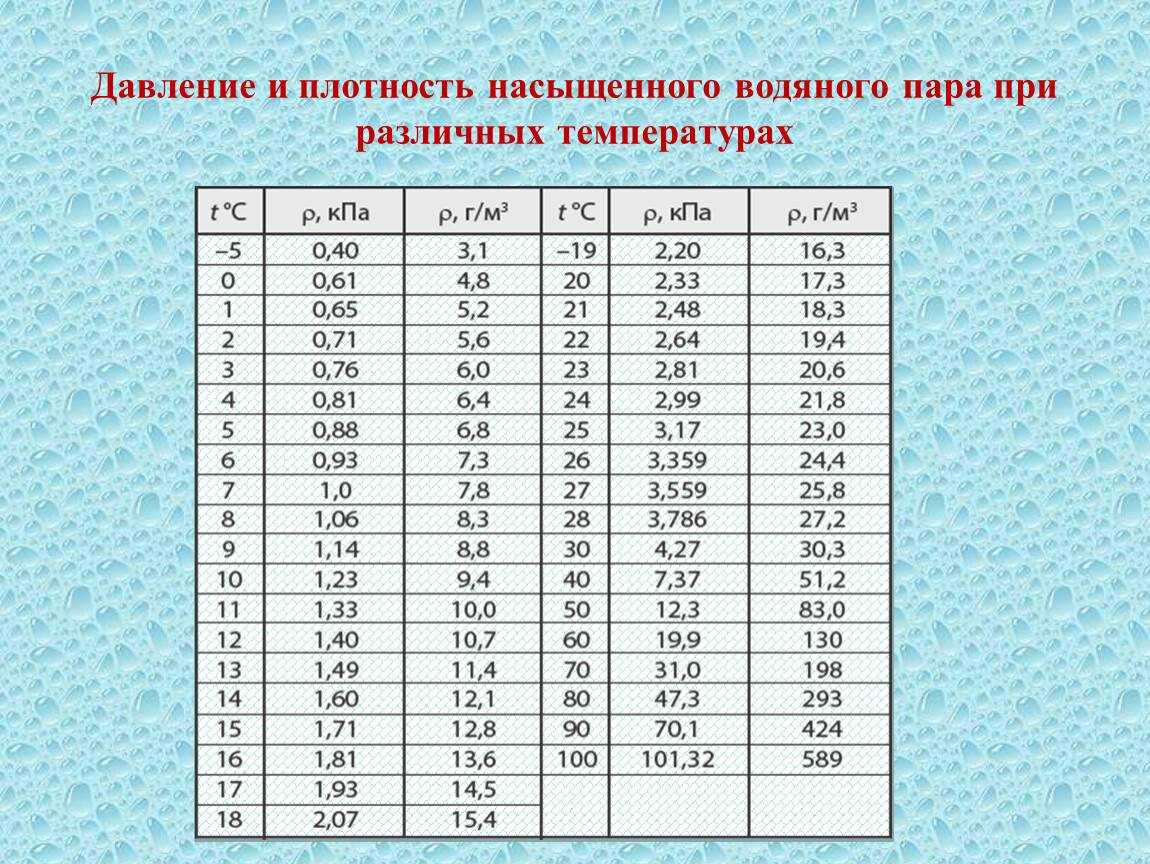

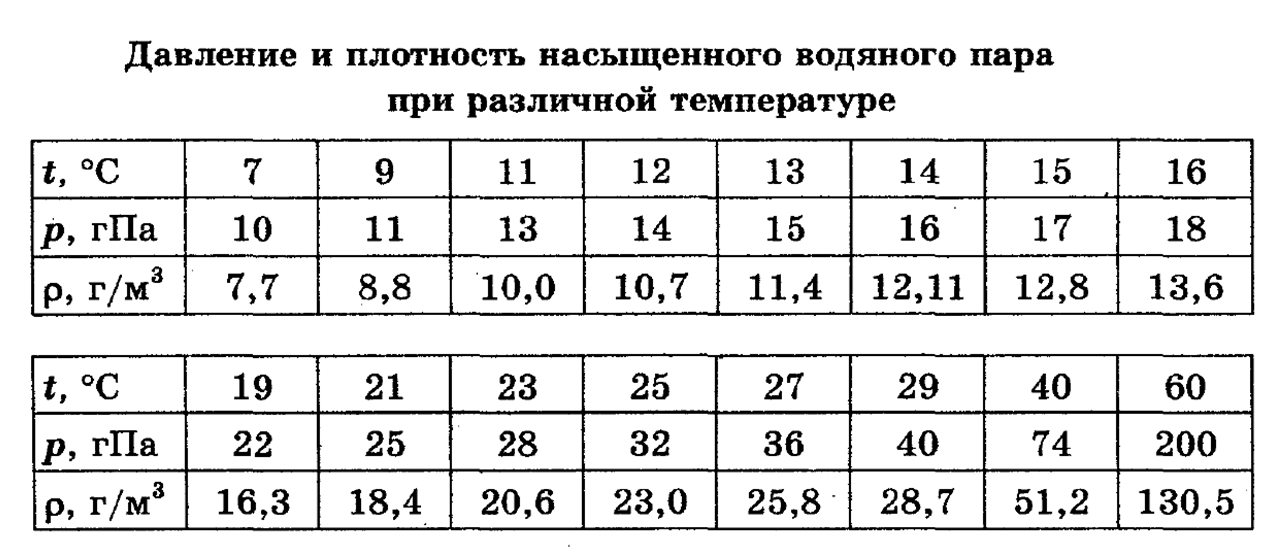

Таблица насыщенного пара

Характеристики сухого НП, приводятся в Таблице водяного пара. В ней указывают Т (С), при точке кипения котловой воды и давление (кПа и мм. рт.ст.) при которой этот процесс протекает.

Дополнительно в таблице могут указываться и другие параметры пара:

• eдельный объем, м3/кг;
• плотность, кг/м3;
• удельная энтальпия, кДж/кг
• удельная теплота парообразования, кДж/кг.

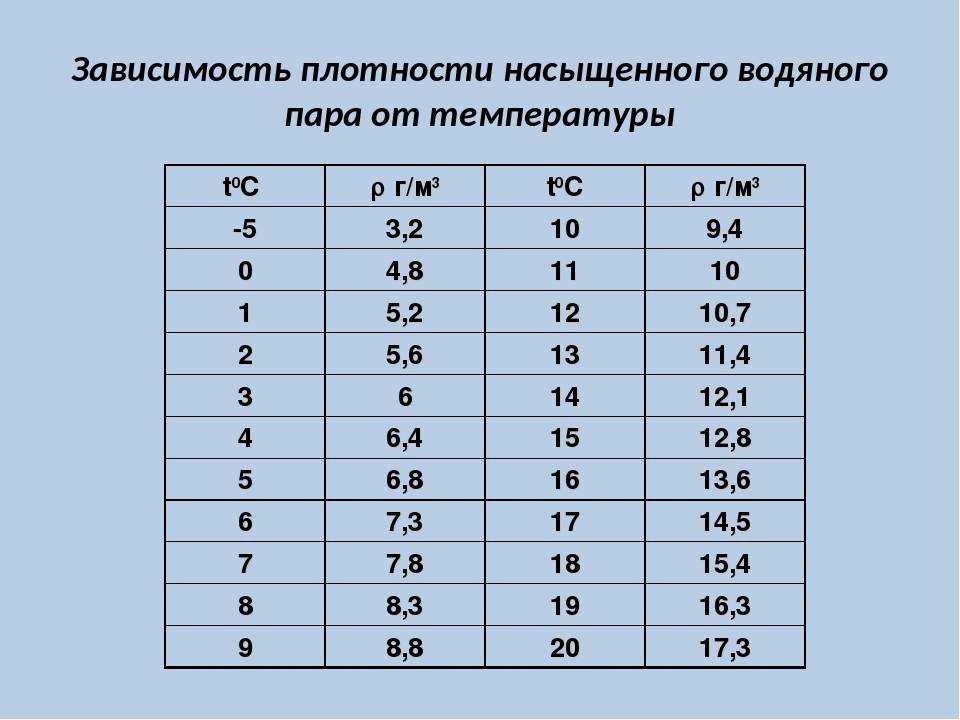

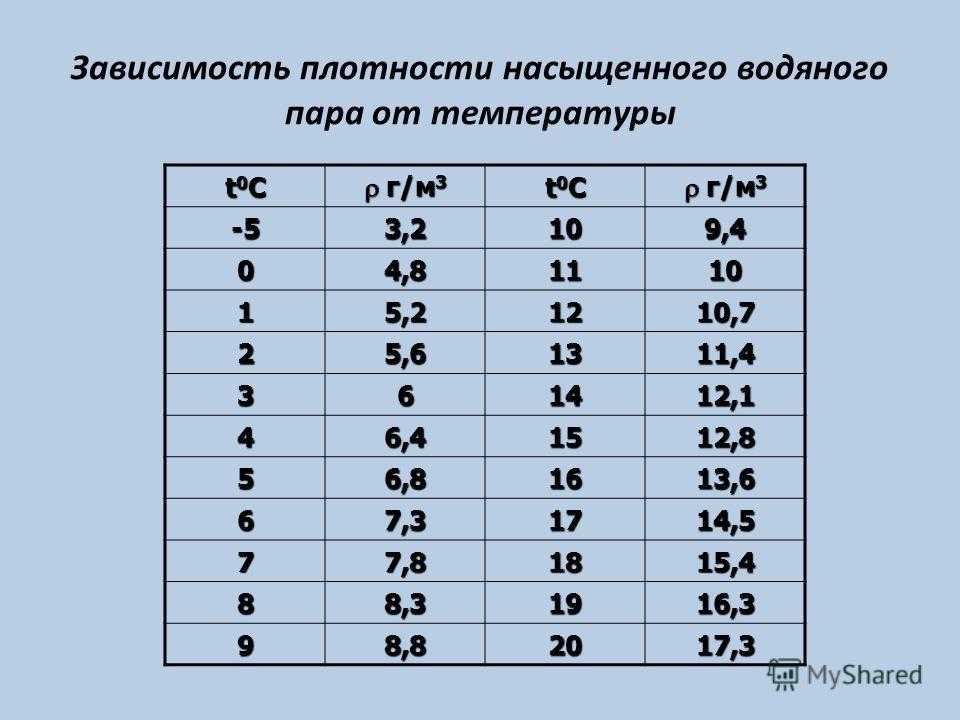

Плотность насыщенного пара

Плотность НП определяют по формуле.

D st = 216,49 * P / (Z st * (t + 273))

Где:

• D st — плотность насыщенного пара в кг / м3;
• P- абсолютное давление пара в барах;
• t — температура в градусах Цельсия;
• Z st — коэффициент сжимаемости насыщенного пара при Р и t.

В этом уравнении символ «Z st» обозначает коэффициент сжимаемости насыщенного пара при абсолютной величине давления насыщенного водяного пара P, бар. Это удобное уравнение действительно для диапазона давления пара от 0,012 до 165 бар, с соответствующим диапазоном температур насыщения от 10 до 360 С.

Влажность насыщенного пара

Когда котлоагрегат нагревает воду, пузырьки, прорывающиеся через слой воды, захватываются паром. Влажный пар определяется как пар, в котором вода присутствует в виде микрокапель паров воды. В этом случае соотношение может составлять от 0 до 1. Если пар имеет 20 % воды по объему — он считается сухим на 80% или имеет долю сухости 0,8.

Таблицы НП содержит значения, такие как температура, энтальпия и удельный объем для сухого НП, но не для влажного. Для того чтобы их определить потребуется воспользоваться формулами, учитывая соотношение двух сред:

Удельный объем (v) мокрого пара

v = X * v g + (1 — X) * v f

Где:

• X = сухость (% / 100);
• v f = удельный объем жидкости;
• v g = удельный объем НП.

Удельная энтальпия пара сухостью Х:

h = h f + X * h fg

Где:

• X = сухость (%);
• h f = удельная энтальпия жидкости;
• h fg = удельная энтальпия НП.

Чем влажнее пар, тем ниже значения удельного объема, теплосодержание, энтальпия и энтропия. Таким образом сухость пара оказывает существенное влияние на все эти значения.

Задачей теплоэнергетиков является организация процессов парообразования в котле с сухостью 100%. Для этого в барабанах котлов устанавливают специальные сепарационные устройства, отделяющие пар от воды.

Методика расчёта

Значения температуры и давления насыщения пара вычисляются по формулам IAPWS-IF 97.

Температура точки росы соответствует температуре насыщения пара при давлении *.

Плотность влажного воздуха ro_wa = ro_da+ro_v, где ro_da — плотность сухого воздуха, ro_v — плотность пара;
ro_v = P_v/(t+273,15)/R_v, где P_v — парциальное давление пара, t — температура окружающей среды (в градусах Цельсия), R_v = 461,495 Дж/кг/К — газовая постоянная пара;
P_v = P_vsat * RH, где P_vsat — давление насыщения пара при температуре окружающей среды t, RH — относительная влажность воздуха;
ro_da = P_da/(t+273,15)/R_da, где P_da — парциальное давление сухого воздуха, R_da=287,058 Дж/кг/К — газовая постоянная сухого воздуха;
P_da = P — P_v, где P — атмосферное давление.
Влагосодержание воздуха в г/(кг сухого воздуха) d = ro_v/ro_da*1000.

Температура мокрого термометра

Температура мокрого термометра — минимальная температура до которой возможно охладить воздух с помощью адиабатического охлаждения (охлаждение воздуха путём распыления в объёме воздуха воды с её последующим испарением за счёт теплоты воздуха).

Адиабатическое охлаждение воздуха достигается за счёт использования тепловой энергии воздуха для испарения воды, при котором явная теплота воздуха переходит в скрытую теплоту парообразования водяного пара. Так как тепловая энергия, переданная от воздуха к воде и затраченная на её испарение, снова возвращается в воздух в виде скрытой теплоты парообразования, энтальпия влажного воздуха в этом процессе остаётся неизменной. При этом количество влажного воздуха увеличивается за счёт поступающего в него водяного пара. Таким образом удельная энтальпия влажного воздуха уменьшается, неизменной остаётся энтальпия отнесённая на килограмм сухого воздуха.

Относительная влажность воздуха RH = p_пар/p_нас, где p_пар — парциальное давление водяного пара в воздухе, p_нас — давление насыщенного водяного пара.
При уменьшении температуры влажного воздуха давление насыщенного водяного пара так же уменьшается, что приводит к увеличению относительной влажности.
При поступлении в воздух дополнительного количества водяного пара парциальное давление водяного пара увеличивается, что приводит к увеличению относительной влажности воздуха. Таким образом, при испарении воды относительная влажность воздуха увеличивается как по причине снижения его температуры так и из-за поступления в него дополнительного количества водяного пара. Процесс испарения воды останавливается после достижения величины относительной влажности воздуха значения 100%.

При определении температуры мокрого термометра по температуре сухого термометра и его относительной влажности предполагается, что температура вступающей в контакт с воздухом воды равна температуре мокрого термометра, т.е. температура воды в процессе адиабатического охлаждения воздуха не изменяется, вся теплота передаваемая от воздуха воде идёт на парообразование.

Для определения значения температуры мокрого термометра сначала нужно найти h — значение энтальпии на кг сухого воздуха при заданных параметрах окружающей среды (атмосферное давление, температура сухого термометра, относительная влажность). Температура мокрого термометра t_w – это температура, при которой воздух с относительной влажностью 100% будет иметь значение h.

Формула для определения энтальпии воздуха в кДж/(кг сухого воздуха): h = (1,006 кДж/кг/C) t + d [(1,84 кДж/кг/C) t + (2501 кДж/кг)], где 1,006 кДж/кг/C — теплоёмкость сухого воздуха; d — влагосодержание, кг/(кг сухого воздуха); 1,84 кДж/кг/C — теплоёмкость пара; 2501 кДж/кг — скрытая теплота парообразования.
Первое приближение значения мокрого термометра можно притять t_w=0,75*t. Для t_w находим h_w, если h_w больше h, то значение t_w нужно уменьшить, если меньше — увеличить. Продолжаем подбор t_w до того момента как h_w приблизется к h с заданной точностью.

Точность расчёта значения температуры мокрого термометра в данном случае зависит от точности использованной формулы расчёта значения энтальпии влажного воздуха на кг сухого воздуха.

, С.В. Медведев, 2020-2023Использование Python и Jupyter Notebook для инженерных расчётов, С.В. Медведев, 2020-2023

Парообразование

Итак, парообразование — это переход из жидкого состояния в газообразное.

При парообразовании всегда происходит поглощение энергии: к веществу необходимо подводить теплоту, чтобы оно испарялось. Из-за этого внутренняя энергия вещества увеличивается.

У процесса парообразования есть две разновидности: испарение и кипение.

Испарение — это превращение или переход жидкости в газ (пар) со свободной поверхности жидкости. Если поверхность жидкости открыта и с нее начинается переход вещества из жидкого состояния в газообразное, это будет называться испарением.

Кипение — процесс интенсивного парообразования, который происходит в жидкости при определенной температуре.

Например, мы заварили себе горячий чай. Над чашкой мы увидим пар, так как вода только что поучаствовала в процессе кипения.

Подождите-ка, мы ведь только что сказали, что кипение и испарение — разные вещи. Это действительно так, но при этом оба процесса могут происходить параллельно.

Испарение может происходить и без кипения, просто тогда оно не будет для нас заметно. Например, вода в озере испаряется, хотя мы этого и не замечаем. Кипение по сути своей — это интенсивное испарение, которое вызвали внешними условиями — доведя вещество до температуры кипения.

Физика объясняет испарение тем, что жидкость обычно несколько холоднее окружающего воздуха, и из-за разницы температур происходит испарение.

Если нет каких-то внешних воздействий, испарение жидкостей происходит крайне медленно. Молекулы покидают жидкость из-за явления диффузии.

Направление тепловых потоков при испарении может идти в разной последовательности и комбинациях:

из глубины жидкости к поверхности, а затем в воздух;

только из жидкости к поверхности;

к поверхности из воды и газовой среды одновременно;

к площади поверхности только от воздуха.

Подытожим, чтобы не запутаться, в чем главная разница между испарением и кипением:

при любой температуре

с поверхности жидкости

при определенной температуре

с поверхности жидкости

Какой пар называется насыщенным

Итак, молекулы все время вылетают из вещества и возвращаются обратно. Если вылетает больше молекул, чем возвращается, жидкость испаряется. Если, наоборот, больше молекул возвращается, чем вылетает, значит происходит конденсация. Если же число вылетающих молекул равно числу возвращающихся, то устанавливается так называемое динамическое (подвижное) равновесие между веществом и паром. Пар, находящийся в равновесии с жидкостью (веществом), называется насыщенным паром.

Рис. 2. Динамическое равновесие жидкости и пара

Насыщенный пар, содержащий капельки жидкости, называется влажным, а не содержащий — сухим. Состояние сухого пара неустойчиво: при малейшем отводе теплоты он частично конденсируется и становится влажным, а при подводе тепла превращается в перегретый пар.

Состояние динамического равновесия для воды при комнатной температуре достигается, когда за 1 секунду жидкость покидают и возвращаются обратно 1022 молекул с 1 см2 поверхности воды.

Когда скорость испарения превышает скорость конденсации, пар называется ненасыщенным, а динамическое равновесие при этом отсутствует.

Пример расчетов для теплообмена между холодным и горячим телом

К горячей воде, массой 200 грамм, имеющей температуру +80 градусов Цельсия, добавили холодную воду, в количестве 100 грамм при температуре +15 градусов Цельсия. Какую температуру будет иметь смесь после установления теплового равновесия? Считать, что окружающая среда в теплообмене не участвует.

Примечание: Здесь мы рассматриваем упрощенную задачу, для того, чтобы облегчить понимание закона сохранения энергии. Мы не учитываем в этой задаче, что вода содержится в емкости. И часть тепловой энергии будет затрачиваться на то, чтобы изменить температуру емкости.

При решении других задач обязательно учитывайте, что емкость, в которой будет содержаться вещество, имеет массу. И часть тепловой энергии будет затрачиваться на то, чтобы изменить температуру емкости.

 Решение:

В условии сказано, что окружающая среда в теплообмене не участвует. Поэтому, будем считать рассматриваемую систему замкнутой. А в замкнутых системах выполняются законы сохранения. Например, закон сохранения энергии.

Иными словами, с сосудом и окружающим воздухом теплообмен не происходит и, все тепловая энергия, отданная горячей водой, будет получена холодной водой.

1). Запишем уравнение теплового баланса, в правой части которого можно записать ноль:

2). Теперь запишем формулу для каждого количества теплоты:

Примечания:

1. (large c_{text{воды}} ) – удельную теплоемкость воды находим в справочнике;
2. Массу воды переводим в килограммы;
3. Горячая вода остывает и отдает тепловую энергию. Поэтому, разность (large (t_{text{общ}} — t_{text{горяч}} ) ) будет иметь знак «минус», потому, что конечная температура горячей воды меньше ее начальной температуры;
4. Холодная вода получает тепловую энергию и нагревается. Из-за этого, разность (large (t_{text{общ}} — t_{text{холодн}} ) ) будет иметь знак «плюс», потому, что конечная температура холодной воды больше ее начальной температуры;

3). Подставим выражения для каждого Q в уравнение баланса:

4). Для удобства, заменим символы числами:

Проведем упрощение:

Раскрыв скобки и решив это уравнение, получим ответ:

Ответ: Температура смеси после прекращения теплообмена будет равна 58,33 градуса Цельсия.

См. также

1. Гигрометр Wikipedia.org
2. Измерители влажности воздуха и газов (гигрометр ВИТ, гигрометр электронный, гигрометр психометрический …)
3. Относительная влажность Wikipedia.org
4. Психрометр Wikipedia.org

Литература

1. Аксенович Л. А. Физика в средней школе: Теория. Задания. Тесты: Учеб. пособие для учреждений, обеспечивающих получение общ. сред, образования / Л. А. Аксенович, Н.Н.Ракина, К. С. Фарино; Под ред. К. С. Фарино. — Мн.: Адукацыя i выхаванне, 2004. — C. 197-203.
2. Жилко В.В. Физика: Учеб. пособие для 11-го кл. общеобразоват. шк. с рус. яз. обучения / В.В. Жилко, А.В.Лавриненко, Л.Г. Маркович. — Мн.: Нар. асвета, 2002. — С. 194-203.
3. Открытая Физика

Испарение и конденсация

При данной температуре молекулы жидкости обладают разными скоростями. Скорости большинства молекул находятся вблизи некоторого среднего значения (характерного для этой температуры). Но попадаются молекулы, скорости которых значительно отличаются от средней как в меньшую, так и большую сторону.

На рис. 1 изображён примерный график распределения молекул жидкости по скоростям. Голубым фоном показано то самое большинство молекул, скорости которых группируются около среднего значения. Красный «хвост» графика — это небольшое число «быстрых» молекул, скорости которых существенно превышают среднюю скорость основной массы молекул жидкости.

Рис. 1. Распределение молекул по скоростям

Когда такая весьма быстрая молекула окажется на свободной поверхности жидкости (т.е. на границе раздела жидкости и воздуха), кинетической энергии этой молекулы может хватить на то, чтобы преодолеть силы притяжения остальных молекул и вылететь из жидкости. Данный процесс и есть испарение, а молекулы, покинувшие жидкость, образуют пар.

Итак, испарение — это процесс превращения жидкости в пар, происходящий на свободной поверхности жидкости (при особых условиях превращение жидкости в пар может происходить по всему объёму жидкости. Данный процесс вам хорошо известен — это кипение).

Может случиться, что через некоторое время молекула пара вернётся обратно в жидкость.

Процесс перехода молекул пара в жидкость называется конденсацией. Конденсация пара — процесс, обратный испарению жидкости.

Теплопроводность водяного пара при высоких температурах

В таблице приведены значения теплопроводности диссоциированного водяного пара в размерности Вт/(м·град) при температурах от 1400 до 6000 K и давлении от 0,1 до 100 атм.

По данным таблицы, теплопроводность водяного пара при высоких температурах заметно увеличивается в области 3000…5000 К. При высоких значениях давления максимум коэффициента теплопроводности достигается при более высоких температурах.

Будьте внимательны! Теплопроводность в таблице указана в степени 103. Не забудьте разделить на 1000!

1. Михеев М.А., Михеева И.М. Основы теплопередачи.
2. Варгафтик Н.Б. Справочник по теплофизическим свойствам газов и жидкостей.

Перегретый пар

Перегретый пар — это пар с температурой, превышающей его температуру кипения при абсолютном давлении, при котором проводились измерение температуры. Давление и температура перегретого пара не зависят друг от друга, поскольку температура может увеличиваться, в то время как давление остается постоянным.

Процесс перегрева водяного пара на диаграмме Ts представлен на рисунке между состоянием E и кривой насыщенного пара. Чтобы оценить тепловую эффективность цикла, энтальпия должна быть получена из таблиц перегретого пара.

Процесс перегрева — единственный способ увеличить пиковую температуру цикла Ренкина и повысить эффективность без увеличения давления в котле. Это требует добавления в конструкцию котла особого теплообменника, называемого пароперегревателем.

В пароперегревателе дальнейший нагрев при фиксированном давлении приводит к увеличению, как температуры, так и удельного объема. Наибольшее значение перегретого пара заключается в его огромной внутренней энергии, которая может быть использована для кинетической реакции для движения лопастей турбины, создающих вращательное движение вала.

Температура перегретого пара

Характеристики перегретого пара (ПП) аналогичны идеальному газу, но не равны насыщенному пару. Поскольку ПП не обладает зависимостью между температурой и давлением, при конкретном давлении он может вырабатываться в широком температурном диапазоне, что будет зависеть от площади нагрева пароперегревателя.

Перегретый пар отличается от насыщенного такими преимуществами:

• gри равном давлении насыщения он обладает намного большей температурой;
• обладает большим удельным объемом, что дает экономию энергоресурсов при использовании;
• при снижении он не конденсируется, пока температура не упадет ниже точки насыщения при давлении среды.

Методы регулирования температуры перегретого пара

Довольно часто для технологических процессов, требуется получение перегретого пара строго определенной температуры. Для того чтобы снять ее излишки, обычно используют три метода воздействия на температуру ПП:

• cмешивание разных температурных потоков, когда в ПП впрыскивают котловую воду или паровой теплоноситель меньшего теплосодержания;
• поверхностное охлаждение, заключается в перенаправление ПП через систему специальных теплообменных аппаратов, выполняющих роль охладителей;
• изменение тепловосприятия потока, реализуется через изменение температуры или расхода уходящих котловых газов.

В теплоэнергетике в котлах высокого давления наиболее часто применяют первый метод, путем впрыскивания в поток ПП питательной воды или конденсата от турбогенератора. Впрыском насыщенного пара, как правило, регулируют температуру вторичного перегрева пара.

Получение перегретого пара

Пароперегреватель устройство, устанавливаемый в котлоагрегате, вырабатывает перегретый пар с параметрами, превышающими температуру насыщения в барабане котла. Он относится к особо критичным котловым элементам, поскольку из-за высоких температур ПП металл конструкции функционирует в предельно-допустимых условиях.

Пароперегреватели бывают основного типа, работающие в зоне сверхкритического давления и промежуточного типа, которые направляют пар отработанный в турбине для промперегрева.

Кроме того пароперегреватели классифицируются по тепловосприятию на конвективные, установленные в конвективной части котла, радиационные — расположены около топочных экранов и ширмовые — установленные в верхней части топки. По направлению движения потоков ПП и уходящих котловых газов выпускают ПП : прямоточные, противоточные и смешанные.

Использование перегретого пара в технике

В современных паровых турбинах применяют ПП с температурой перегретого пара существенно выше критической (374C).

Перегретый пар используется в турбинах для повышения теплового КПД. Другое использование перегретого пара:

• Пищевые технологии.
• Технологии очистки.
• Катализ / химическая обработка.
• Технологии поверхностной сушки.
• Технологии отверждения.
• Энергетика.
• Нанотехнологии.

Выводы

1. Если тела имеют различную температуру, то между ними возможен обмен тепловой энергией, т. е. теплообмен;
2. Когда тела будут иметь равную температуру, теплообмен прекратится;
3. Тело с высокой температурой, отдает тепловую энергию (теплоту) и остывает. Отданное количество теплоты Q имеет знак «минус»;
4. А тело с низкой температурой получает тепловую энергию и нагревается. Полученное количество теплоты Q имеет знак «плюс»;
5. Количество теплоты, отданное горячим телом равно количеству теплоты, полученному холодным телом. Это – закон сохранения тепловой энергии;
6. Сохранение тепловой энергии можно записать в виде уравнения теплового баланса;
7. В левой части уравнения складываем количества теплоты (всех тел, участвующих в теплообмене);
8. В правой части уравнения записываем ноль, когда теплообмен с окружающей средой отсутствует.

• https://kotle.ru/sovety/nasyshhennyj-i-peregretyj-par
• http://thermalinfo.ru/svojstva-gazov/neorganicheskie-gazy/teplofizicheskie-svojstva-teploprovodnost-vodyanogo-para-na-linii-nasyshheniya
• https://VodaVoMne.ru/svojstva-vody/svojstva-vodyanogo-para
• https://formulki.ru/molekulyarka/teplovoe-ravnovesie-i-uravnenie-teplovogo-balansa
