Презентация на тему "электробезопасность в быту." о технологии для 8 класса

Содержание

Слайд 1

Разработка плаката «Электробезопасность в быту»
Слайд 2

Задачи

Изучить действия электрического тока на живые организмы.
Исследовать причины электротравм в домашней обстановке.
Изучить правила обращения с электроприборами и светильниками.
Познакомиться с мерами помощи при поражении током.
Изучить электротравматизм и состояние помещений.
Рассмотреть вопросы формы, цвета, ясности надписей и подбора рисунков, которые хорошо бы запоминались.
Слайд 3

Действие электрического тока на живые организмы
Итальянский врач ГальваниЛуиджи в 1786г. открыл «живое электричество»
О поражении молнией писал римский философ Сенека
(ок. 4г. до н. э.- 65г. р. э.)
Слайд 4

Действие электрического тока на живые организмы
Русский академик Рихман (1711-1753) погиб от поражения молнией
Изучением воздействия электрического тока на организм занимался французский учёный Марат Жан Поль (1737-1798)
Первые работы, посвященные поражению электрическим током, относятся к 80 -м годам XIX в., когда начинается широкое применение электричества в технике.
Слайд 5

Действие электрического тока на живые организмы
Опасное для жизни напряжение – 50 В
Слайд 6

Основные причины поражения током
1. Неисправность приборов или средств защиты.

2. Замыкание фазовых проводов на землю.

3. Нарушение техники безопасности при обращении с приборами.
Слайд 7

Правила обращения с бытовыми электроприборами и светильниками
1.При вынимании шнура из розетки надо держаться за вилку.
2. Нельзя идти к выключателю с мокрыми руками.
3. Не использовать электроприбор с открытой спиралью.
4. После окончания работы электроприборов необходимо отсоединить от сети.
5. Не оставлять их без надзора.

1
2
5
4
Слайд 8

Правила обращения с бытовыми электроприборами и светильниками
6. Ставить на специальные подставки или на торцы, если этого требует техника эксплуатации.
7. Регулярно производить уход за бытовыми электроприборами.
8. Для этой цели использовать специальные средства.
9. Не включать одновременно несколько бытовых электроприборов большой мощности.
10. Располагать бытовые электроприборы от стен и других предметов на расстоянии, предназначенном инструкцией эксплуатации.
Слайд 9

Меры помощи при поражении током
1.Освободить пострадавшего от воздействия тока.
2. Если быстро отключить ток невозможно, то нужно оттащить пострадавшего в безопасное место.Если потерпевший находится в сознании, но растерялся, можно резким окриком «Подпрыгни!» заставить его отделиться от земли для разрыва цепи.
3. Срочно вызвав врача,но, не дожидаясь его прибытия, надо оказать пострадавшему доврачебную помощь: уложить в удобное положение, расстегнуть на нем одежду и накрыть, обеспечив до прихода врача полный покой (если пострадавший в сознании). Если пострадавший находиться в бессознательном состоянии, но у него устойчивое дыхание и пульс, следует дать ему понюхать нашатырный спирт, обрызгать лицо водой.
4. Если пострадавший дышит плохо или не дышит вообще, ему надо немедленно начать делать искусственное дыхание и непрямой массаж сердца.
Слайд 10

Электротравматизм и
состояние помещений

Следует помнить, что опасность поражения током подстерегает нас:
1. В сырых помещениях, где относительная влажность воздуха близка к 100% (подвалы, бани, душевые)
2. На металлических лестницах и железобетонных полах; при одновременном прикосновение человека к металлическим конструкциям здания, имеющим соединения с землей (например, к батареи и металлическим корпусам электрооборудования).
Слайд 11

Задания на выбор на оценку

Плакат «Электробезопасность в быту» на формате А4
Сообщение на одну из тем:
а) Итальянский врач ГальваниЛуиджи
б) французский учёный Марат Жан Поль

Посмотреть все слайды

Слайд 15Электрические травмы — это местные поражения тканей и органов: электрические ожоги,

электрические знаки и электрометаллизация кожи. Электрические ожоги возникают в результате нагрева тканей человека протекающим через него электрическим током силой более 1 А. Электрические знаки представляют собой пятна серого или бледно-желтого цвета в виде мозоли на поверхности кожи в месте контакта с токоведущими частями. Электрические знаки, как правило, безболезненны и с течением времени сходят. Электрометаллизация кожи — это пропитывание поверхности кожи частицами металла при его разбрызгивании или испарении под действием электрического тока. Электрометаллизация кожи не представляет собой опасности и с течением времени исчезает, как и электрические знаки. Большую опасность представляет металлизация глаз. механические повреждения в результате непроизвольных судорожных сокращений мышц при протекании токаэлектроофтальмия — воспаление глаз в результате действия ультрафиолетовых лучей электрической дуги

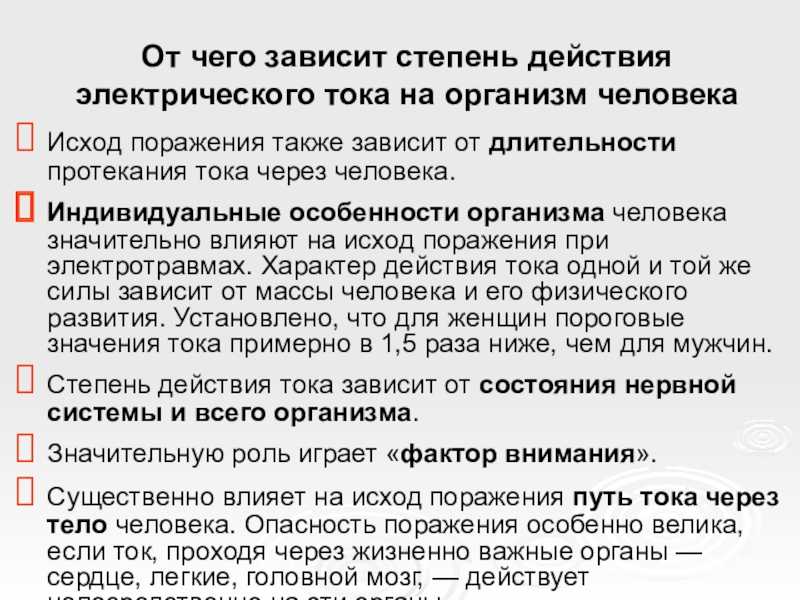

Слайд 21От чего зависит степень действия электрического тока на организм человека Исход

поражения также зависит от длительности протекания тока через человека. Индивидуальные особенности организма человека значительно влияют на исход поражения при электротравмах. Характер действия тока одной и той же силы зависит от массы человека и его физического развития. Установлено, что для женщин пороговые значения тока примерно в 1,5 раза ниже, чем для мужчин. Степень действия тока зависит от состояния нервной системы и всего организма. Значительную роль играет «фактор внимания». Существенно влияет на исход поражения путь тока через тело человека. Опасность поражения особенно велика, если ток, проходя через жизненно важные органы — сердце, легкие, головной мозг, — действует непосредственно на эти органы.

Плакаты по электробезопасности: виды и знаки запрещающих и предупреждающих плакатов

Творческий Проект Разработка Плаката по Электробезопасности

Вы можете выбрать размеры и варианты исполнения плаката в раскрывающемся списке в окне ниже

Вы можете выбрать размеры и варианты исполнения комплекта, или отдельного листа в окне ниже

Вы можете выбрать размеры и варианты исполнения плаката в раскрывающемся списке в окне ниже

Вы можете выбрать размеры и варианты исполнения комплекта, или отдельного листа в окне ниже

Памятка для лиц, обслуживающих низковольтные электроустановки в производственных и бытовых условиях. Автор- Янковский Виталий Львович, 32 с, цв. ил.Код товара: Б-ПДП

Состав комплека: Знаки: Опасность поражения электрическим током;Осторожно

АКБ; Внимание. Электрическое поле; Запрещается пользоваться открытым огнем и куритьТаблички:220 В; 380 В; 48 В; Заземлено; ППО В-4; ВРУ-380 ВМатериал: самоклеящаяся бумага Размер: 350*500 мм

Плакат электробезопасности переносныйсамоклеящаяся пленка, пластик, отверстия для крепления;размеры: 200 х 100 мм;100 х 50 мм

Плакат электробезопасности переносныйСамоклеящаяся пленка, пластик, отверстия для крепления Размер:200 х 100 мм;100 х 50 м

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы «Специалисту по модернизации систем энергогенерации»

Новости Накладывают строгий запрет на эксплуатацию коммутационного оборудования, чтобы не допустить случайного подключения напряжения во время проведения ремонтных или монтажных работ. Спрашивайте, я на связи!

Типы знаков по электробезопасности

Запрещающие. Запрещают работать вблизи действующих ЭУ, запрещают включать или отключать коммутационные аппараты.
Предупреждающие. Данные знаки сигнализируют, что рядом находятся не изолированные, токоведущие части электрических установок. Прикасаться к ним смертельно опасно.
Предписывающие

Эти плакаты информируют, что в данном месте допускается электротехническая работа только с соблюдением всех мер предосторожности, при строгом выполнение правил безопасности.
Указательные. Подобные знаки показывают те электроустановки, которые соеденены с заземлителем.

Запрещающие обозначения

Знак: «Не включать. Работают люди». Плакат представляется в прямоугольном формате. Установка производится около электрических устройств. При напряжении выше 1 кВ знаки ставят около проводов, к которым подключены высоковольтные коммутационные устройства, необходимые для создания видимого разрыва во время проведения ремонтных работ высоковольтного оборудования.

Промокоды со скидками на светильники

В сетях ниже 1 кВ баннеры ставят у рубильников, автоматических выключателей.

Знак, обозначающий, что на линиях проводятся ремонтные, монтажные работы обозначается следующим образом: «Не включать. Работа на линии». При данной работе включать выключатели или рубильники запрещено.

Знак, обозначающий о том, что в этом месте, на данным момент, работают люди: «Не открывать. Работают люди». Знак сообщает о запрете любых действий, из-за которых может быть открыт доступ к газу.

Знак «Работа под напряжением. Повторно не включать» информирует, что повторно включать коммутационный аппарат без соответствующего разрешения строго запрещается.

Бывают случаи, когда высоковольтные выключатели отклоняются устройствами релейной защиты, вследствие возникновения тока короткого замыкания. В данном случае, нужно определить место и причину повреждения. Далее нужно ее устранить после этого обслуживающий персонал все проверяет. И только после утверждения вышестоящего руководства можно вводить в работу оборудование.

Предупреждающие обозначения

Знак «Осторожно электрическое напряжение» информирует, что рядом есть установка, которая находится под высоким напряжением. Поэтому, в этом месте запрещается находиться посторонним людям

Такие плакаты монтируются возле электро-технологических установок, которые находятся под напряжением.

Знак «Осторожно электрическое напряжение» также информирует о высоком напряжении. Подобный обозначающий знак устанавливается на высоковольтных опорах

Знак «Стой напряжение» информирует о наличие электроустановок, напряжение которых довольно высокое.

Знак «Испытание. Опасно для жизни» сообщает, что в этом месте проводятся электротехнические испытания.
