Что такое силовая цепь и как она работает?

Что такое электрические цепи

В XXI веке жизнь человека невозможно представить без электроэнергии и всего того, что она дает. Любая техника (компьютер, телефон, духовой шкаф) работает благодаря электронным схемам и электроцепям, по которым проходит ток, создавая нужной величины силу (I) и напряжение (U).

Электрическая цепь — это совокупность устройств и компонентов, функцией которой является передача электротока одними приборами и получение его другими.

Электрический ток может быть передан только при условии замкнутой электроцепи. При разрыве соединения его подача прекращается.

Любая электроцепь в обязательном порядке состоит из следующих элементов, которые считаются основными:

источник электротока (может быть не один);
приемник электроэнергии (может быть несколько);
соединительные провода, которые передают ток.

Источником питания в электроцепи может быть аккумулятор, генератор, фотоэлемент и др. Этот компонент характеризуется небольшим внутренним сопротивлением (R), в отличие от других элементов, входящих в цепь. Приемниками тока могут выступать обогреватели, электролампы, электродвигатели, бытовая техника и др. Для характеристики этих устройств используют специальные параметры: мощность и напряжение. Передача электроэнергии осуществляется по медным и алюминиевым проводам, которые обеспечивают хорошую проводимость тока.

https://youtube.com/watch?v=rsDnlddk8ds

Устройство цепных передач.

Наиболее распространенная форма цепной передачи состоит из двух колес, называемых звездочками, которые расположены на определенном расстоянии друг от друга и имеют цепь, намотанную на них (Рисунок 1, a). Вращение ведущей звездочки преобразуется во вращение ведомой звездочки за счет зацепления цепи с зубьями звездочки. Иногда используются цепные приводы с несколькими звездочками. Цепи трансмиссии, работающие при высоких нагрузках и скоростях, размещаются в специальных корпусах, называемых картерами (рис. 1, б), которые обеспечивают непрерывную и достаточную смазку цепи, безопасность и защиту от загрязнения, а также снижают шум, возникающий во время работы. В некоторых случаях используются цепные переменные, разработанные как переменные скользящего конуса. Поскольку цепи при износе растягиваются, натяжитель цепи на звездочках должен регулировать натяжение цепи. Как и в ременных редукторах, эта регулировка осуществляется либо перемещением вала одной из звездочек, либо регулировкой звездочек или роликов.

Преимуществами цепей перед ремнями являются: отсутствие проскальзывания, компактность конструкции (они требуют гораздо меньше места по ширине), меньшая нагрузка на валы и подшипники (не требуется высокого предварительного натяжения цепи).

Эффективность цепного привода довольно высока и достигает η = 0,98.

Недостатки звездочек:

Удлинение цепи вследствие износа шарниров и растяжения пластин звеньев, что приводит к нестабильной работе,
Чем выше скорость цепи и чем меньше зубьев на меньшей звездочке цепи, тем большее динамическое ускорение испытывают элементы цепи,
рабочий шум,
необходимость тщательного ухода в процессе эксплуатации.

Цепные двигатели применяются в системах с большим межосевым расстоянием, где невозможно использовать понижающие передачи из-за их громоздких размеров, а ременные двигатели — из-за их компактной конструкции или требований к постоянному передаточному отношению. В зависимости от конструкции цепи используются передачи мощностью до 5000 кВт при периферийных скоростях до 30…35 м/с. Чаще всего используются приводные цепи мощностью до 100 кВт при окружной скорости до 15 м/с. Звездочки используются в транспортных, сельскохозяйственных, строительных, горных и нефтяных машинах, а также в станках.

Цепи в цепных передачах называются приводными цепями. По конструкции различают приводные цепи:

Втулка, роликовые цепи (ГОСТ 13568-75),
зубчатые (ГОСТ 13552-81), роликовые цепи (ГОСТ 13552-81).
Основными геометрическими характеристиками цепи являются шаг цепи, т.е. расстояние между осями двух ближайших шарниров цепи, и ширина цепи, а основной силовой характеристикой является разрывная нагрузка цепи, которая определяется экспериментально.

Однорукавная цепь (рис. 2, а) состоит из внутренних пластин 1, насаженных на втулки 2, которые свободно вращаются на валах 5, на которых насажены наружные пластины 4. В зависимости от передаваемой мощности цепи с приводными втулками производятся как однорядные (SP) и двухрядные (2PW). Эти цепи имеют простую конструкцию, легкие и дешевые, но менее износостойкие, поэтому их применение ограничено низкими скоростями, обычно до 10 м/с.

Приводные роликовые цепи.

Обычная одиночная серия (PR),

легкие длинные звенья (LLB) однорядные,
однорядный армированный (RRU),
2 (2PR),
трехрядный (3RR),
четырехрядный (4RR),
с изогнутыми пластинами (CBR).
На рисунке 1 показано подключение линии 220 В. Показаны схемы электрической цепи и вспомогательных цепей. Схема цепи является нелинейной и содержит трехполюсный выключатель Q и трансформатор тока TA в фазе A. Вторичная цепь трансформатора тока содержит амперметр PA и является точкой, соединенной с землей.

силовая электрическая цепь

3.3.7 силовая электрическая цепь : Электрическая цепь, содержащая элементы, функциональное назначение которых состоит в производстве или передаче основной части электрической энергии, ее распределении, преобразовании в другой вид энергии или в электрическую энергию с другими значениями параметров.

Силовая электрическая цепь

Электрическая цепь, содержащая элементы, функциональное назначение которых состоит в производстве или передаче основной части электрической энергии, ее распределении, преобразовании в другой вид энергии или в электрическую энергию с другими значениями параметров

Силовая электрическая цепь

Силовая электрическая цепь

Словарь-справочник терминов нормативно-технической документации . academic.ru . 2015 .

Смотреть что такое «силовая электрическая цепь» в других словарях:

Силовая электрическая цепь — 1. Электрическая цепь, содержащая элементы, функциональное назначение которых состоит в производстве или передаче основной части электрической энергии, ее распределении, преобразовании в другой вид энергии или в электрическую энергию с другими… … Телекоммуникационный словарь

Силовая электрическая цепь (Силовая цепь) — English: Circuit Электрическая цепь, содержащая элементы, функциональное назначение которых состоит в производстве или передаче основной части электрической энергии, ее распределении, преобразовании в другой вид энергии или в электрическую… … Строительный словарь

Электрическая цепь — 7. Электрическая цепь Electric circuit (Измененная редакция, Изм. № 2). По ГОСТ 19880* * На территории Российской Федерации действует ГОСТ Р 52002 2003 (здесь и далее). 8. Силовая электрическая цепь Силовая цепь Электрическая цепь, содержащая… … Словарь-справочник терминов нормативно-технической документации

Силовая внешняя цепь — 15. Силовая внешняя цепь Силовая цепь управления или сигнализации по ГОСТ 18311 80, питание которых производится от трансформаторов общего назначения мощностью не менее 0,5 кВ.А Источник … Словарь-справочник терминов нормативно-технической документации

силовая цепь — Цепь, передающая энергию от сети к элементам оборудования, используемым для выполнения производственных операций, а также к трансформаторам, питающим цепи управления. силовая цепь Цепь, передающая энергию от сети к элементам… … Справочник технического переводчика

ГОСТ 22782.5-78: Электрооборудование взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь». Технические требования и методы испытаний — Терминология ГОСТ 22782.5 78: Электрооборудование взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь». Технические требования и методы испытаний оригинал документа: 8. Аварийный режим Режим электрооборудования,… … Словарь-справочник терминов нормативно-технической документации

Цепь силовая лифта — Цепь силовая электрическая цепь, содержащая элементы, функциональное назначение которых состоит в производстве или передаче части электрической энергии, ее распределении, преобразовании в электрическую энергию с другими значениями параметров. … … Официальная терминология

ЦЕПЬ СИЛОВАЯ — электрическая цепь, содержащая элементы, функциональное назначение которых состоит в производстве или передаче части электрической энергии, ее распределении, преобразовании в электрическую энергию с др. значениями параметров … Российская энциклопедия по охране труда

электрическая — 3.44 электрическая система; Е/Е/РЕ система (electrical/electronic/programmable electronic system; E/E/PES): Система, предназначенная для управления, защиты или мониторинга, содержащая одно или несколько… … Словарь-справочник терминов нормативно-технической документации

Силовая цепь — – электрическая цепь, содержащая элементы, функциональное назначение которых состоит в производстве или передаче основной части электрической энергии, ее распределении, преобразовании в другой вид энергии или в электрическую энергию с другими… … Коммерческая электроэнергетика. Словарь-справочник

Измерения в цепи

Во внешних цепях движение нагрузки происходит естественным образом между потенциалами и сопровождается потерями энергии для обеспечения этого движения.

В этом случае источник постоянного тока должен постоянно обеспечивать необходимую энергию для поддержания разности потенциалов на двух концах внешней цепи, создавая высокое электрическое давление (аналогично примеру с гидравликой).

При движении нагрузки по внешней цепи она сталкивается с несколькими элементами цепи, каждый из которых является устройством преобразования энергии. Это могут быть лампы, двигатели, нагревательные элементы. В лампе, например, энергия электрического потенциала преобразуется в свет и тепловое излучение. Поэтому происходит потеря потенциала, т.е. потенциал до нагрузки (лампы) отличается от потенциала после. Потеря электрического потенциала при прохождении через элементы цепи называется падением напряжения. Это один из самых важных показателей для контроля работы устройств в цепи.

Список основных законов и формул для электрического напряжения, описывающих это явление в цепях, выглядит следующим образом:

Формула для расчета напряжения такова: U=A/q, где q — нагрузка (Кл), а A — работа, затраченная на передачу нагрузки (Дж).

Закон Ома: U=IR, где I — ток в цепи, а R — сопротивление проводника, на концах которого измеряется напряжение.
Разность потенциалов между последовательными элементами цепи: U=U1+U2+U3+…+Un.
Важно понимать, что напряжение никогда не может быть мерой тока. Разность потенциалов и электрический ток — это два почти независимых явления

Теоретически можно получить ток без напряжения путем короткого замыкания в вакууме, а обратным примером может служить обычный заряженный конденсатор. Предположение о том, что ток имеет напряжение, является распространенным заблуждением. Это следует помнить для того, чтобы понять физику описываемых явлений.

Электрическая силовая цепь — прибор

Электрическая силовая цепь приборов питается от сети переменного тока напряжением 127 или 220 в и частотой 50 гц; потребляемая мощность около 70 ва.

Электрическая силовая цепь приборов питается от сети переменного тока напряжением 220 в и частотой 50 гц; потребляемая мощность 120 ва.

Электрическая силовая цепь прибора питается от сети переменного тока 220 или 127 в, потребляемая мощность 50 ва. Основная допустимая погрешность прибора не превышает 1 % от интервала шкалы.

Электрическая силовая цепь прибора питается от сети переменного тока напряжением 127 или 220 в ( требуемое напряжение оговаривается при заказе) и частотой 50 гц.

Электрическая силовая цепь прибора питается от сети переменного тока напряжением 127 в и частотой 50 гц. Мощность, потребляемая прибором, 120 ва. Включение прибора в сеть переменного тока напряжением 127 в и частотой 50гц следует производить через разделительный трансформатор; от сети более высокого напряжения — через понизительный трансформатор мощностью не менее 150 ва. Применение автотрансформатора не рекомендуется.

Модификации электронных потенциометров треста Энергочермет.

Электрическая силовая цепь прибора питается от сети переменного тока напряжением 127 в и частотой 50 гц. Мощность, потребляемая силовой цепью, 60 вт. Включение прибора в сеть переменного тока следует производить через разделительный трансформатор. Для этой цели может быть использован трансформатор типа Т-74 ( см. гл.

Электрическая силовая цепь прибора питается от сети переменного тока напряжением 127 в и частотой 50 гц. Мощность, потребляемая прибором, не превышает 60 вт.

Модификации электронных потенциометров треста Энергочсрмет.

Электрическая силовая цепь прибора питается от сети переменного тока напряжением 127 б и частотой 50 гц. Мощность, потребляемая прибором, не превышает 60 вт.

Электрическая силовая цепь приборов питается от сети переменного тока напряжением 220 или 127 в, потребляемая мощность 50 ва.

Электрическая силовая цепь прибора питается от сети переменного тока напряжением 127 в и частотой 50 гц. Мощность, потребляемая силовой цепью, 40 ва. Включение прибора в сеть переменного тока следует производить через разделительный трансформатор.

Виды электрических цепей

Неразветвлённые и разветвлённые электрические цепи

Электрические цепи делятся на неразветвленные и разветвленные. В неразветвленной цепи через все элементы протекает одинаковый ток. Простая разветвленная схема показана на рисунке 1. Она имеет три ветви и два узла. Каждая ветвь проводит свой ток. Ветвь можно определить как часть цепи, которая состоит из последовательно соединенных элементов (через которые протекает одинаковый ток) и находится между двумя узлами. Узел, в свою очередь, — это точка в цепи, в которой сходятся не менее трех ветвей. Если пересечение двух проводов в электрической цепи имеет точку (рис. 1), то между двумя проводами существует электрическое соединение, в противном случае соединения нет. Узел, в котором встречаются две ветви, одна из которых является продолжением другой, называется избегаемым или вырожденным узлом.

Линейная цепь — это цепь, в которой все элементы линейны. Линейные элементы включают зависимые и независимые идеализированные источники тока и напряжения, резисторы (которые подчиняются закону Ома) и все другие элементы, описываемые линейными дифференциальными уравнениями, особенно электрические емкости и индуктивности. Если схема содержит элементы, отличные от перечисленных, она называется нелинейной.

Линейные и нелинейные электрические цепи

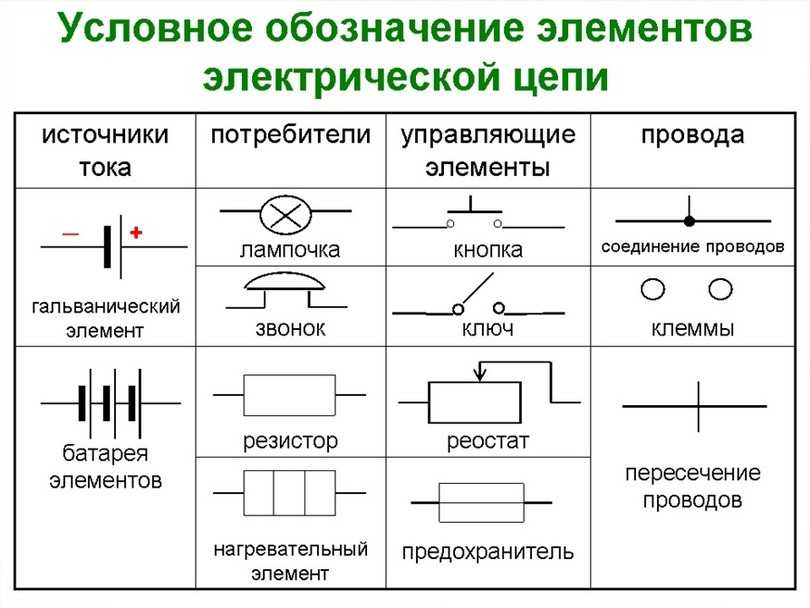

Изображение электрической цепи с помощью символов называется принципиальной схемой. Функция тока, протекающего через двухполярный компонент, как функция напряжения на этом компоненте называется вольт-амперной характеристикой (ВАХ). МАК часто представляют графически в декартовых координатах. Осью графика обычно является напряжение, а осью линии — ток.

В частности, омические резисторы, CVC которых описывается линейной функцией и которые представляют собой прямые линии на диаграмме CVC, называются линейными резисторами.

Примерами линейных цепей (обычно это очень хорошее приближение) являются цепи, содержащие только резисторы, конденсаторы и индукторы без ферромагнитных сердечников.

Некоторые нелинейные цепи можно аппроксимировать как линейные, если изменение приращения токов или напряжений элемента мало и нелинейная форма волны такого элемента заменяется линейной (касательной к форме волны в рабочей точке). Такой подход называется «линеаризацией». При таком подходе к схеме может быть применен мощный математический аппарат для анализа линейных цепей. Примерами таких нелинейных схем, которые анализируются как линейные, являются практически все электронные устройства, которые работают в линейном режиме и содержат нелинейные активные и пассивные элементы (усилители, генераторы и т.д.).

Для успешного использования электрических цепей необходимо иметь представление о том, что представляет собой замкнутая и разомкнутая электрическая цепь.

Основы электрических цепей

Как вода течет по водопроводу (по трубам, через краны, фильтры, счетчики и т.д.), так же электричество течет по цепи (проводам, электрическим и электронным компонентам, через штекера и гнезда и т.д.). Электричество является одной из нескольких видов энергии, которая при своем течении может высвобождать свет, тепло, звук, радиоволны, механические движения, электромагнитные поля и т.д. Взять любую электротехнику (компьютер, мобильный телефон, электропечь, телевизор и т.д.), вся она содержит в себе электрические схемы, состоящие из различных электрических цепей, по которым течет ток, и на которых присутствует напряжение определенной величины и полярности.

Давайте более подробно разберем, что же собой представляет электрическая цепь, как именно по ней бежит ток. Итак, электрический ток — это упорядоченное движение электрических заряженных частиц. Напомню, что в твердых телах носителями электрического заряда являются электроны (частицы имеющие отрицательный заряд, он же минус). В жидкостях и газах носителями электрического заряда являются ионы (атомы и молекулы, у которых имеется недостаток электронов на своих орбитах, и имеющие положительный заряд, он же плюс). Чаще всего приходится иметь дело именно с движением электронов по электрической цепи именно в твердотельных проводниках (это металлы, кристаллы).

Электрическая цепь это некий замкнутый путь, по которому течет ток, бегут электрически заряженные частицы. Само перемещение этих частиц можно представить следующим образом. Как вам должно быть известно из уроков по физике все вещества состоят из атомов и молекул (мельчайшая частица самого вещества, его структурная составляющая). В твердых состояниях вещества атомы выстроены в определенном порядке, имеют так называемую кристаллическую решетку. У некоторых веществ электроны, что наиболее удалены от центра атома, могут легко отрываться от своего атома и переходить к соседнему. Так получается движение заряженных частиц внутри самого вещества.

Такие вещества являются проводниками электрического тока. Одни это делают хорошо, другие хуже (проводят ток). Если же взять такое вещество как медь (металл), который достаточно хорошо проводит через себя электричество и сделать из нее проволоку, то в итоге мы получим проводник электрического тока определенной длины.

Чтобы пошел ток нужен как бы мостик, соединяющий эти самые противоположные полюса. В роли этого моста, для перехода электрического заряда с одного полюса на другой, и будет выступать замкнутая электрическая цепь, состоящая из различных проводников.

Электрическая цепь представляет собой совокупность устройств и объектов, образующих путь для электрического тока, электромагнитные процессы в которых могут быть описаны с помощью понятий об электродвижущей силе, токе и напряжении. В электрической цепи постоянного тока могут действовать как постоянные токи, так и токи, направление которых остается постоянным, а значение изменяется произвольно во времени или по какому-либо закону.

К примеру, мы просто обычной медной проволокой соединим полюса источника питания. В итоге через проволоку потечет ток (тот самый переизбыток электрических зарядов). Это будет, пожалуй, самой простой электрической цепью, которая может только создавать короткое замыкание этого самого источника питания. Но все же это электрическая цепь. Более полезной электроцепью будет такая схема — источник питания (обычная батарейка), провода, переключатель и лампочка (рассчитанная на напряжение источника питания). Когда мы все это соединим друг за другом (последовательно) мы уже получим электрическую цепь, где течение тока будет приносить пользу в виде излучения света электрической лампочкой.

Естественно, подобными простыми электрическими цепями электротехника не ограничивается. Если правильно подключать различные электрические и электронные компоненты между собой, подсоединяя к ним источник питания, создавая различные функциональные схемы, можно в итоге получать все то разнообразие электроустройств, которое мы сейчас имеем. И все они имеют различные по сложности электрические цепи.

Особенности силовой цепи высшего напряжения

Силовая цепь высшего напряжения представляет собой комплекс систем, устройств и элементов, предназначенных для передачи и распределения электрической энергии при высоких напряжениях. В отличие от силовых цепей низкого и среднего напряжения, силовая цепь высшего напряжения имеет ряд особенностей и требований к своей структуре и функционированию.

Во-первых, силовая цепь высшего напряжения должна быть спроектирована с учетом высокого напряжения, что требует использования специальных изоляционных материалов и дополнительных мер безопасности. Кроме того, компоненты силовой цепи высшего напряжения должны обладать высокой надежностью и устойчивостью к перегрузкам и коротким замыканиям.

Во-вторых, силовая цепь высшего напряжения обычно состоит из нескольких уровней напряжения, которые разделены трансформаторами. Это позволяет эффективно передавать электрическую энергию на большие расстояния и обеспечивать энергоснабжение различных потребителей. Каждый уровень напряжения имеет свою структуру и особенности работы, что требует точного планирования и организации силовой цепи.

В-третьих, силовая цепь высшего напряжения имеет сложную систему управления и контроля. Для обеспечения безопасной и стабильной работы необходимо постоянное мониторинг и управление параметрами напряжения, силы тока и другими характеристиками. Для этого используются специализированные системы автоматизации и дистанционного управления.

Таким образом, силовая цепь высшего напряжения представляет собой сложную инженерную систему, которая обладает особенностями, связанными с высоким напряжением, многоуровневой структурой, сложной системой управления. Эти особенности требуют специализированного проектирования, строительства и эксплуатации силовых цепей высшего напряжения.

Элементы и их функции

Высоковольтная линия передачи: основной элемент силовой цепи высшего напряжения. Она предназначена для передачи электрической энергии на большие расстояния. В состав высоковольтной линии входят поддерживающие столбы, провода и изоляторы.

Трансформаторы: используются для изменения напряжения электрической энергии и обеспечивают подходящий уровень напряжения для передачи энергии по силовой цепи. Они состоят из двух или более катушек, обмотки первичной и вторичной сторон, и являются ключевыми элементами для эффективной передачи энергии.

Разрядник: электрическое устройство, предназначенное для защиты силовой цепи от перенапряжений. Он отводит избыточные токи на землю, предотвращая повреждение других элементов силовой цепи.

Обрыватель или предохранитель: устройство, предназначенное для автоматического отключения силовой цепи при возникновении неисправностей или перегрузок. Он защищает другие элементы силовой цепи от повреждений и обеспечивает безопасность использования.

Автоматические выключатели: используются для управления и контроля электрического тока в силовой цепи. Они детектируют перегрузки и короткое замыкание, автоматически обрывают электрическую цепь для предотвращения повреждений и обеспечения безопасности.

Коммутационное оборудование: предназначено для управления и переключения электрического тока в различных направлениях. Включает в себя выключатели, контакторы и другие устройства для контроля потока энергии и поддержания надежной работы силовой цепи.

Заземление: используется для соединения силовых цепей с землей для обеспечения безопасности. Заземление позволяет отводить избыточные токи на землю и предотвращает появление опасных напряжений в силовой цепи.

Кабели и провода: служат для передачи электрической энергии по силовой цепи. Они обеспечивают надежную и безопасную передачу тока и имеют особую конструкцию для защиты от внешних воздействий и повреждений.

Изоляторы: предназначены для изоляции проводов от опор, чтобы предотвратить протекание тока через опоры или землю. Изоляторы обеспечивают электрическую безопасность и надежность силовой цепи высшего напряжения.

Мониторинг и управление: системы и устройства, предназначенные для наблюдения и контроля работы силовой цепи высшего напряжения. Они позволяют операторам мониторить напряжение, ток, возникающие неисправности и обеспечивать надежную работу силовой сети.

Закон Ома для полной цепи

В предыдущей статье я рассказал о законе Ома, который устанавливает зависимость между напряжением и током, протекающим через участок цепи. Однако при попытке его применить ко всей цепи, содержащей кроме сопротивления ещё и источник напряжения, приводит к неверным результатам, так как реальный источник напряжения, как мы знаем, имеет некоторое внутреннее сопротивление.

Закон Ома для полной цепи.

Поэтому полное сопротивление цепи является суммой внутреннего сопротивления источника энергии R_ВН (обычно небольшого) и внешнего сопротивления нагрузки R_Н (практически всегда значительно большего, чем R_ВН), поэтому для полной цепи закон Ома будет иметь следующий вид

Проанализировав данное выражение можно прийти к следующим практически выводам:

При подключении к источнику питания нагрузки, напряжение источника питания меньше его ЭДС, так как на внутреннем сопротивлении R_ВН источника питания происходит падение некоторого напряжения U_ВН

Следовательно, при отключенной нагрузке напряжение источника питания будет равно ЭДС. Данное приложение используется для измерения ЭДС источников питания.
Напряжение источника питания при подключении различных нагрузок изменяется, причем, чем меньше величина сопротивления нагрузки, тем меньше величина напряжения источника питания, так как разная величина сопротивления нагрузки вызывает разный ток в цепи, а следовательно изменяется падение напряжение на внутреннем сопротивлении источника

В некоторых случаях возникает необходимость в измерении внутреннего сопротивления источника энергии. Это возможно сделать с помощью следующей схемы

Схема для измерения источника энергии.

В начале проводят замер ЭДС источника питания Е, путём размыкая ключа S1, затем замыкая ключ S1 замеряют протекающий по цепи ток I и напряжение источника питания под нагрузкой U_H. Таким образом, вычисляют падение напряжения на внутреннем сопротивлении источника питания U_ВН. Тогда, величина внутреннего сопротивления R_ВН будет вычислена, как отношение внутреннего падения напряжения к протекающему в цепи току

Например, при разомкнутом ключе S1 напряжение на выходе источника питания составило U = E = 1,5 В. При замыкании ключа S1 ток составил I = 0,18 А, а напряжение составило U_H = 1,42 В. Тогда внутренне сопротивление R_ВН источника питания составит

Замкнутые и открытые цепи

Силовая цепь – это замкнутая цепь, которая состоит из всех элементов, необходимых для передачи энергии от источника к приёмнику. Она может быть как замкнутой, так и открытой.

Замкнутая цепь – это цепь, в которой все компоненты подключены друг с другом, что позволяет энергии свободно перемещаться от источника к приёмнику. В отличие от этого, открытая цепь – это цепь, в которой какой-то компонент отсутствует или находится в выключенном состоянии, что препятствует передаче энергии.

В промышленной автоматизации лучше всего использовать замкнутые цепи, так как они обеспечивают более надёжный и безопасный процесс работы. Открытые цепи чаще всего используются в хозяйственных целях, например, в бытовых приборах или при проведении электротехнических работ.

Если же говорить о безопасности, замкнутая цепь предпочтительна благодаря тому, что она предотвращает возможность поражения даже в случае выхода из строя одного из её элементов. В случае же открытой цепи существует вероятность поражения, даже если один из её элементов находится в выключенном состоянии.

Как работает силовая цепь?

Силовая цепь – это замкнутая система, состоящая из источника питания, проводов и различных электроприборов. Её задача заключается в передаче электрической энергии от источника питания к различным потребителям.

В силовой цепи электродвигателя наибольшую нагрузку приходится на мотор, который, несмотря на высочайшую точность изготовления, подвержен износу. При неправильной эксплуатации или поломке любого из электрооборудования возможен риск появления аварии.

Силовая цепь включает в себя различные элементы, включая реле, контакторы, моторные защитные выключатели, компенсационные конденсаторы и трансформаторы. Регуляторы электропотока и электронные преобразователи используются для более точной настройки энергосистемы.

Чтобы силовая цепь работала надёжно, необходима регулярная проверка на предмет различных поломок и смена неисправных элементов.

Источник питания: напряжение и ток в силовой линии. Источник питания может быть готовой линией электропередач или питанием от экскаваторной батареи.
Кабеля, провода и клеммы: соединение всех элементов для передачи питания и контроля рабочего состояния, обеспечивающих безопасную работу любого электроборудования.
Электроприборы: любые устройства, экземпляры которых используют в силовой цепи электрическую энергию для своего функционирования, такие как мотор, насос, вентилятор и т.п.

Режимы электрической цепи

Выделяют 4 режима работы электроцепи, зависящих от типа нагрузки:

Номинальный. В этом режиме все устройства работают в условиях, которые были установлены изготовителем.
Согласованный. В таком режиме происходит передача максимальной энергии к приемнику и достигается значение максимальной мощности.
Режим холостого хода. Так называют режим функционирования электроцепи, который возникает при разрыве соединения или отключении нагрузки.
Режим короткого замыкания. Это аварийный режим, который возникает в ходе соединения между собой без сопротивления элементов электроцепи, между которыми есть напряжение.
