Внешняя характеристика трансформатора: определение и виды

§ 85. Внешняя характеристика. Потери и к.п.д. трансформатора

Увеличение нагрузки трансформатора сопровождается увеличением токов I₂ и I₁, что приводит к увеличению падения напряжения в обмотках трансформатора. Поэтому с увеличением нагрузки вторичное напряжение изменяется. В зависимости от характера нагрузки трансформатора изменение вторичного напряжения может быть различным. Если принять напряжение U₁ неизменным, то зависимость вторичного напряжения U₂ от величины нагрузки I₂, т. е.

U₂ = f(I₂) при φ = const,

называется внешней характеристикой трансформатора.

Внешняя характеристика для случая с активно-индуктивной нагрузкой дана на рис. 196.

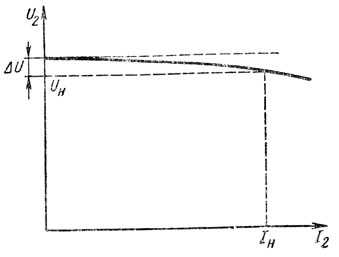

Рис. 196. Внешняя характеристика трансформатора

При испытаниях трансформаторов проводят опыты холостого хода и короткого замыкания. На рис. 197 дана схема опыта холостого хода. В этом случае вольтметры показывают напряжения первичной и вторичной обмотки U₁ и U₂. Амперметр, включенный в цепь первичной обмотки, измеряет ток холостого хода — I. Ваттметр измеряет мощность потерь холостого хода — Р. По данным опыта холостого хода определяют коэффициент трансформации k, коэффициент мощности cos φ и другие данные.

Рис. 197. Схема опыта холостого хода трансформатора

Мощность, подводимая к трансформатору при холостом ходе, идет на покрытие потерь холостого хода. Так как ток холостого хода /0 мал, то потерями мощности на нагрев первичной обмотки, равными I2r₁, можно пренебречь и считать, что мощность, потребляемая трансформатором при холостом ходе, идет на покрытие потерь в стали сердечника (потери на гистерезис и вихревые токи).

Если подключить первичную обмотку трансформатора к напряжению сети, а зажимы его вторичной обмотки замкнуть накоротко, то это приведет к опасному явлению короткого замыкания трансформатора. Токи короткого замыкания выделяют большое количество тепла в обмотках, что может привести к повреждению изоляции обмоток. Механические усилия, возникающие в обмотках трансформатора при коротких замыканиях, могут иногда привести к разрушению обмоток.

Если же зажимы вторичной обмотки трансформатора замкнуть накоротко, а первичную обмотку подключить к пониженному напряжению, чтобы ток короткого замыкания I_2к был бы равен номинальному току I_2н, то при этом с трансформатором ничего опасного не произойдет. Этот опыт называется опытом короткого замыкания. Напряжение, под которое включается первичная обмотка трансформатора при опыте короткого замыкания, составляет несколько процентов от номинального напряжения этой обмотки и называется напряжением короткого замыкания; обозначается U_к.

Силовые трансформаторы, изготовляемые в СССР, имеют напряжение короткого замыкания, равное 5-10%.

На рис. 198 дана схема опыта короткого замыкания. Вольтметр, включенный в цепь первичной обмотки, показывает напряжение короткого замыкания U_к. Амперметры измеряют номинальные токи первичной и вторичной обмоток I_1н и I_2н. Ваттметр измеряет мощность потерь при коротком замыкании Р_к.

Рис. 198. Схема опыта короткого замыкания трансформатора

Выше было сказано, что магнитный поток трансформатора пропорционален величине напряжения первичной обмотки трансформатора.

При опыте короткого замыкания магнитный поток в сердечнике мал, так как напряжение короткого замыкания во много раз меньше номинального напряжения. Поэтому потерями в стали в этом случае можно пренебречь и считать, что мощность при этом опыте идет на покрытие потерь в обмотках трансформатора (I2₁r₁ + I2₂r₂).

По данным опыта короткого замыкания определяют коэффициент мощности при коротком замыкании cos φ_к, активные и реактивные сопротивления обмоток — r₁, x₁, r1₂ и х1₂.

В трансформаторе имеют место потери. Они слагаются из потерь в обмотках и потерь в стали сердечника.

Потери в обмотках трансформатора называются также электрическими потерями Р_э. Они пропорциональны квадрату тока. Электрические потери определяют по показаниям ваттметра из опыта короткого замыкания. Потери в стали, называемые также магнитными потерями Р_м, зависят от частоты сети и величины магнитной индукции. Магнитные потери определяют по показаниям ваттметра из опыта холостого хода трансформатора.

Общие потери ΔР равны сумме электрических Р_э и магнитных Р_м потерь:

ΔР = Р_э + Р_м.

Коэффициентом полезного действия трансформатора называется отношение активной мощности вторичной обмотки Р₂ к активной мощности первичной обмотки Р₁:

η =	P2	=	P2	.
P1	P2 + ΔP

к.п.д. трансформатора высок и может достигать 98-99%.

Рекомендации по выбору и эксплуатации

Для правильного выбора и эксплуатации трансформатора с активной нагрузкой рекомендуется учитывать следующие факторы:

Мощность нагрузки: перед выбором трансформатора необходимо определить мощность активной нагрузки, для которой он будет использоваться

Это позволит выбрать трансформатор с соответствующей номинальной мощностью.

Напряжение: особое внимание следует обратить на напряжение в сети, для которой предназначен трансформатор. Необходимо выбрать трансформатор с правильным номинальным напряжением, совместимым с напряжением в источнике питания.

Тип сигнала: перед выбором трансформатора нужно определить тип сигнала, который будет передаваться через трансформатор

Различные типы сигналов могут требовать разных типов трансформаторов.

Частота: частота сигнала также важна при выборе трансформатора. Различные типы трансформаторов могут иметь различные параметры, оптимальные для конкретной частоты.

Уровень шума: при выборе трансформатора необходимо учитывать его уровень шума. Трансформаторы с низким уровнем шума обеспечивают более чистый сигнал.

После выбора и приобретения трансформатора следует следовать следующим рекомендациям по его эксплуатации:

Установка: важно правильно установить трансформатор в соответствии с инструкцией производителя
Это позволит избежать неправильной работы и повреждений.

Температурные условия: следует обратить внимание на температурные условия, при которых будет эксплуатироваться трансформатор

Некоторые модели имеют ограничения по температуре работы.

Проверка состояния: рекомендуется периодически проверять состояние трансформатора, особенно при интенсивной эксплуатации
В случае обнаружения повреждений или неисправностей необходимо обратиться к специалисту для ремонта.

Осторожность: при работе с трансформатором следует соблюдать меры предосторожности, такие как отключение от источника питания перед проведением работ или использование защитной экипировки.. Следуя данным рекомендациям при выборе и эксплуатации трансформатора с активной нагрузкой, можно обеспечить его надежную работу и увеличить срок службы

Следуя данным рекомендациям при выборе и эксплуатации трансформатора с активной нагрузкой, можно обеспечить его надежную работу и увеличить срок службы.

Тепловой режим

Тепловой режим трансформатора определяется его способностью справляться с выделяющимся при работе теплом и поддерживать оптимальную температуру эксплуатации. Неправильный тепловой режим может привести к перегреву трансформатора, что повлечет за собой его повреждение и возможность возникновения аварийной ситуации.

Несколько внешних характеристик существенно влияют на тепловой режим трансформатора. Во-первых, теплоотдача определяется конструкцией охладителя и его эффективностью. Наличие проветриваемых ребер охладителя позволяет эффективно отводить тепло от намоток и железа трансформатора.

Во-вторых, степень загрузки трансформатора непосредственно влияет на его тепловой режим. Чем выше нагрузка, тем больше тепла выделяется при работе трансформатора. Поэтому, при проектировании и эксплуатации трансформаторов необходимо учитывать его предельные параметры по тепловому режиму.

Также, окружающая температура может оказывать влияние на работу трансформатора. Высокая температура окружающей среды ухудшает условия для отвода тепла, что приводит к повышению температуры трансформатора.

Все эти факторы в совокупности определяют тепловой режим трансформатора и его работоспособность. Правильная оценка и учет всех внешних характеристик позволяет обеспечить оптимальную работу трансформатора и его долговечность.

Как правильно подключить

Что касается монтажа трансформатора, особенно его понижающего типа в быту дома, то необходимо знать некоторые нюансы проводимого процесса.

Во-первых, это касается самого устройства. При монтаже трансформатора иногда появляется необходимость подключения не одного потребителя, а сразу нескольких

Поэтому обращайте внимание на количество выходных клемм. Конечно, необходимо знать, что суммарная потребляемая мощность потребителей не должна быть больше мощности самого трансформаторного устройства

Во всяком случае, специалисты рекомендуют, чтобы второй показатель был всегда больше первого на 15-20%.
Во-вторых, подключение трансформатора производится электрической проводкой. Так вот ее длина и до прибора, и после не должна быть очень большой. К примеру, понижающий аппарат для светодиодного освещения предполагает наличие проводки от него до светильников не больше двух метров. Это позволит избежать больших потерь мощности.

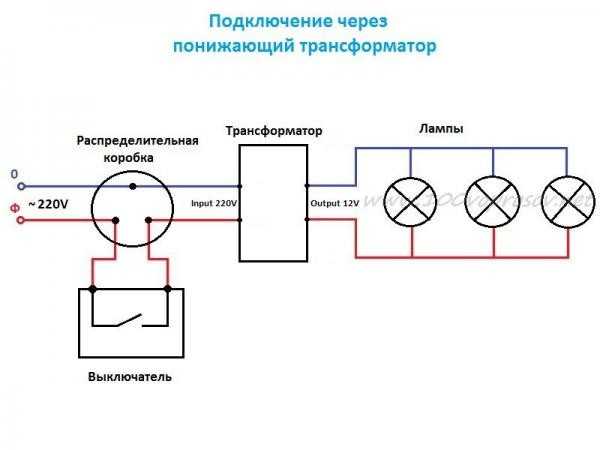

Схема подключения понижающего трансформатора

Потери энергии в трансформаторе

Коэффициент полезного действия трансформаторов достаточно высок. Тем не менее, в обмотке и сердечнике происходят потери энергии, приводящие к тому, что температура при работе трансформатора повышается. Для трансформаторов небольшой мощности это не представляет проблемы, и все тепло уходит в окружающую среду – используется естественное воздушное охлаждение. Такие трансформаторы называют сухими.

В более мощных трансформаторах воздушного охлаждения оказывается недостаточно, и применяется охлаждение маслом. В этом случае трансформатор помещается в бак с минеральным маслом, через которое тепло передается стенкам бака и рассеивается в окружающую среду. В трансформаторах высоких мощностей дополнительно применяются выхлопные трубы – если масло закипает, образовавшимся газам нужен выход.

Внешняя характеристика трансформатора при активной нагрузке

Внешняя характеристика трансформатора при активной нагрузке является одной из основных характеристик, которая определяет его работу и эффективность. Трансформатор – это электромеханическое устройство, которое преобразует электрическую энергию с одного уровня напряжения на другой, используя эффект электромагнитной индукции.

При активной нагрузке трансформатора его входное сопротивление зависит от активной мощности нагрузки, подключенной к его вторичной обмотке. Сопротивление этой нагрузки должно быть согласовано с величиной и характеристиками трансформатора для обеспечения правильной работы системы.

Внешняя характеристика трансформатора при активной нагрузке может быть представлена в виде графика, который показывает связь между величиной входного сопротивления и активной мощностью нагрузки. Этот график обычно имеет вид кривой, которая начинается с некоторого минимального значения сопротивления при нулевой нагрузке и постепенно увеличивается с увеличением активной мощности нагрузки.

Особенностью внешней характеристики трансформатора при активной нагрузке является наличие точки максимальной передачи мощности, которая соответствует оптимальному значению сопротивления нагрузки. При данном значении сопротивления трансформатор передает максимальное количество активной мощности, что является оптимальным режимом работы.

Преимуществами внешней характеристики трансформатора при активной нагрузке являются:

• Возможность оптимальной настройки работы трансформатора в зависимости от активной мощности нагрузки;
• Максимальная передача активной мощности при определенном значении сопротивления нагрузки;
• Возможность контроля и регулировки работы трансформатора в соответствии с требованиями системы.

Таким образом, внешняя характеристика трансформатора при активной нагрузке играет важную роль в оптимизации работы системы и обеспечении эффективной передачи электрической энергии по сети.

Как рассчитать параметры

Расчет внешней характеристики выполняется с использованием схемы замещения (определения изменений вторичного напряжения и тока при изменениях нагрузки).

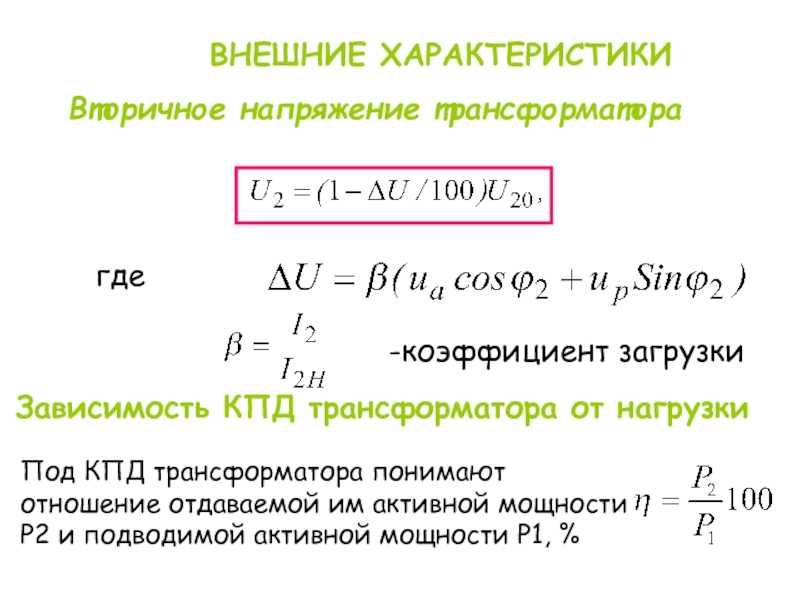

На практике используется более простой вариант – расчет по формуле:

где U₂₀ – вольты холостого хода во вторичной обмотке;

U₂ – вольты конкретной нагрузки во вторичной обмотке;

Δu –колебания напряжения на вторичке.

Δu рассчитывается по формуле:

Δu=Kн (uкаcosφ2 + uкрsinφ2),

где Кн – коэффициент загрузки;

«uка» и «uкр» – активное и реактивное напряжение холостого хода или короткого замыкания.

где Uк – вольтаж, при котором проводится опыт короткого замыкания;

U₁ном – номинальное напряжение.

Точные значения uк можно найти в специальных каталогах, uка и uкр рассчитываются или определяются в процессе экспериментов короткого замыкания.

При работе в режиме холостого хода ток на вторичке и коэффициент нагрузки равны нулю. Чтобы преобразователь перешел от холостого хода в рабочий режим, коэффициент должен повыситься до единицы. В процессе перехода вольтаж на вторичке снижается.

Напряжение короткого замыкания равно соотношению вольтажа во время эксперимента к вольтажу при нагрузке, сопротивление принимается за нулевое. По этим причинам электроток на вторичке гораздо больше номинального.

Для проведения эксперимента короткого замыкания вторичка замыкается накоротко, первичка присоединяется к напряжению, которое на много ниже номинального, чтобы вольтаж питания мог уравновеситься с падением на намотках.

Условно поданное пониженное напряжение принимается равным падению вольтажа при номинальной нагрузке. Точное значение можно узнать из технической документации конкретного преобразователя.

Устройство и принцип работы

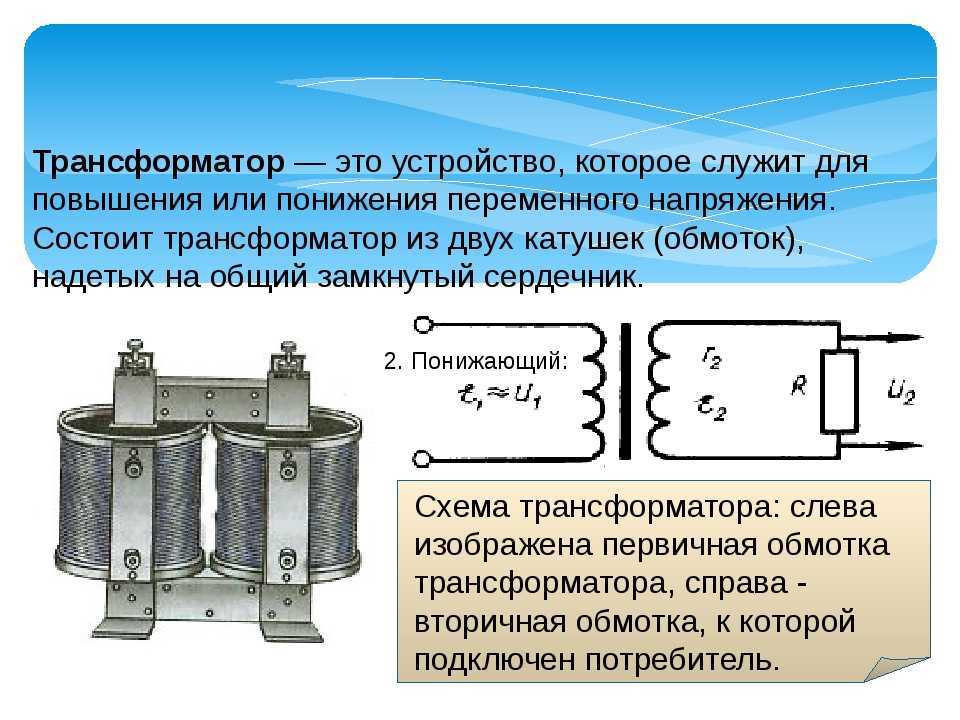

Трансформатор — это электрическое устройство, состоящее из двух или более обмоток, обычно намотанных на одном и том же сердечнике. Он используется для изменения напряжения и тока переменного тока (AC) с помощью принципа электромагнитной индукции.

Основное устройство трансформатора состоит из двух обмоток — первичной и вторичной, и сердечника. Первичная обмотка подключается к источнику переменного напряжения, а вторичная — к потребителю электроэнергии. Сердечник обычно выполнен из магнитопроводящего материала, такого как железо или сталь, чтобы максимально увеличить магнитную индукцию.

Принцип работы трансформатора основан на законе электромагнитной индукции Фарадея. При подаче переменного напряжения на первичную обмотку возникают изменяющиеся магнитные поля, которые воздействуют на вторичную обмотку. В результате происходит индукция электрического тока во вторичной обмотке, который является пропорциональным соотношению числа витков в первичной и вторичной обмотках.

Одна из особенностей активной нагрузки трансформатора заключается в том, что она изменяет активную мощность во вторичной обмотке. Это может привести к изменению входного напряжения и тока в первичной обмотке, что позволяет регулировать мощность и эффективность работы трансформатора.

Преимуществами использования трансформаторов с активной нагрузкой являются: возможность точного регулирования мощности, высокая эффективность преобразования энергии, возможность соединения нескольких трансформаторов для достижения требуемого выходного напряжения или тока, а также защита от короткого замыкания и перегрузки.

Устройство и принцип работы

Итак, конструкция трансформатора достаточно проста и состоит из сердечника и двух катушек из медной проволоки. В основе принципа работы лежит электромагнитная индукция. Чтобы вы поняли, как работает этот прибор, рассмотрим, как магнитное поле, образуемое в катушках (обмотках) устройства, изменяет показатель напряжения.

Подаваемый на первую обмотку электрический ток (он переменный, поэтому изменяется по направлению и величине) образует в катушке магнитное поле (оно также переменное). В свою очередь магнитное поле образует во второй катушке электрический ток. Такой своеобразный обмен параметрами. Но просто так изменение напряжения не произойдет, оно зависит от того, сколько витков медной проволоки в каждой обмотке. Конечно, величина изменения магнитного поля (скорость) также влияет на величину напряжения.

Что касается количества витков, то получается так:

• если число витков в первичной катушке больше, чем во вторичной, то это понижающий трансформатор;
• и, наоборот, если количество витков во вторичной обмотке больше, чем в первичной, то это повышающий трансформаторный прибор.

Поэтому существует формула, которая определяет так называемый коэффициент трансформации. Вот она:

k=w1/w2, где w – это число витков в катушке с соответствующим номером.

И еще один момент, касающийся устройства. Это сердечник трансформатора. Все дело в том, что существуют разные виды этого устройства, в которых сердечник присутствует или отсутствует.

• Так вот, в тех видах, где сердечник трансформатора отсутствует или изготовлен из феррита или альсифера называются высокочастотными (выше 100 кГц).
• Приборы с сердечником из стали, феррита или пермаллои – низкочастотные (ниже 100 кГц).

Первые используются в радио- и электросвязи. Вторые в для усиления звуковых частот, к примеру, в телефонии. Со стальным сердечником используется в электротехнике (в бытовых приборах в том числе).

Правила построения графика

Исходя из формул, приведенных выше, строятся графики:

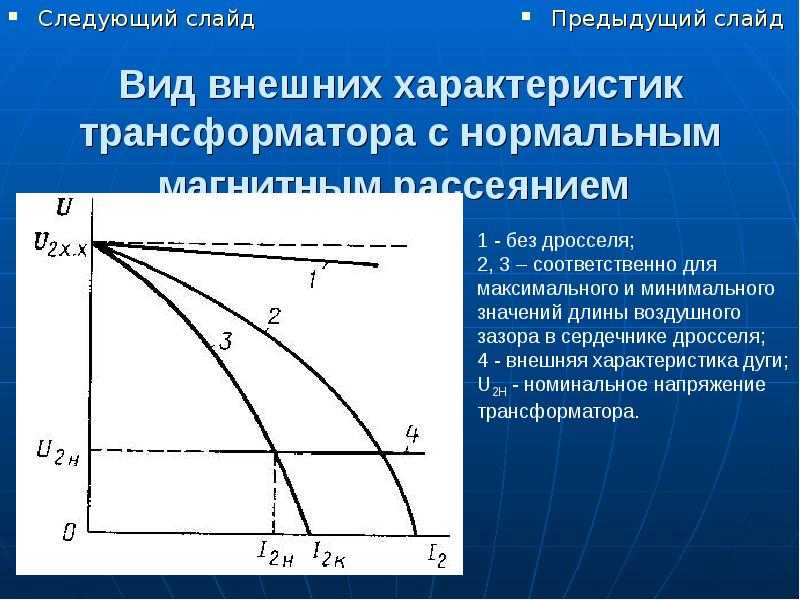

Они линейные, так как:

• вольтаж вторички мало зависит от коэффициента загрузки благодаря низкому сопротивлению намоток;
• магнитный ток почти не меняется с изменением вида загрузки.

По результатам испытаний при коротком замыкании получается:

Угол φ2 влияет на снижающий или возрастающий характер при изменении вида нагрузки. Если преобразователь маломощный, падение во время активной нагрузке менее линейное, чем при индуктивной. Ситуация противоположенная для мощных аппаратов.

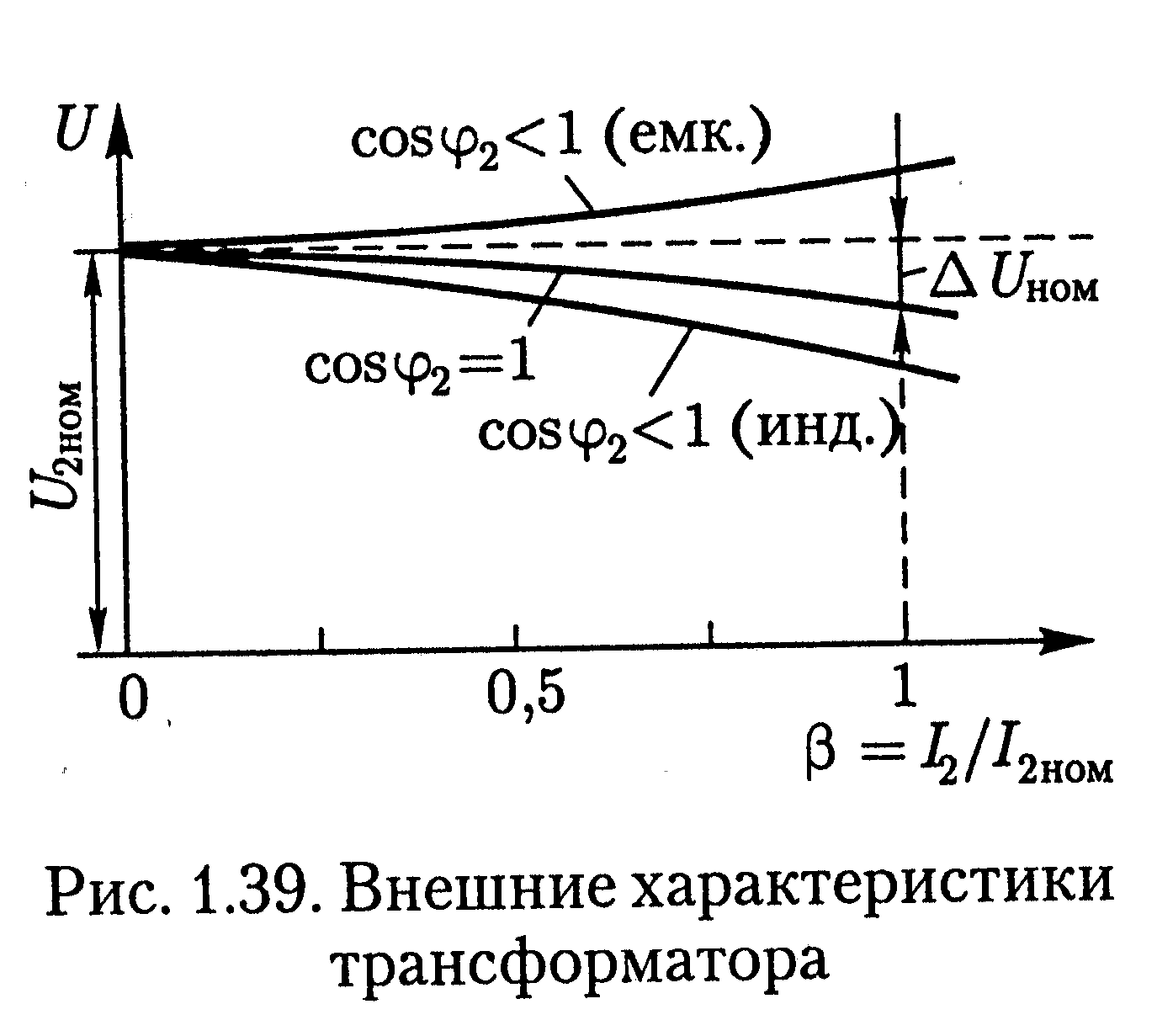

Более наглядно внешняя характеристика характеризуется диаграммой для фиксированного значения тока:

Для построения необходимо принять, что по часовой стрелке будет отображаться отставание тока от напряжения. Если нагрузка индуктивная, напряжение поворачивается против часовой стрелки по отношению к току. При емкостной нагрузке напряжение отстает от тока на другой угол (вектор вольтажа повернут по часовой стрелке по сравнению с вектором тока).

Внешняя характеристика важна на этапе проектирования преобразователя. Если он предназначен для работы при индуктивной нагрузке, нужно увеличить количество витков во вторичке, чтобы компенсировать снижение вольтажа во время работы. При наличии реактивной нагрузки используются конденсаторы, соединенные параллельно с каждой фазой.

Технические параметры и особенности

Как и любое другое электрическое устройство, трансформатор имеет ряд технических параметров и особенностей, которые определяют его работу и эффективность. Некоторые из них можно рассмотреть детальнее:

1. Мощность трансформатора: величина, определяющая способность трансформатора передавать мощность от источника питания к нагрузке. Мощность трансформатора измеряется в вольтах-амперах (ВА) и зависит от соотношения токов и напряжений на его обмотках.

2. КПД (коэффициент полезного действия): величина, характеризующая эффективность работы трансформатора и определяющая отношение полезной мощности, передаваемой на нагрузку, к полной мощности, потребляемой из источника питания. КПД трансформатора обычно составляет около 95-98%, что позволяет снизить потери энергии и экономить электроэнергию.

3. Номинальное напряжение и ток: значения напряжения и тока на входе и выходе трансформатора, которые обычно указываются производителем. Номинальное напряжение может быть разным для каждой обмотки трансформатора и зависит от требований системы, в которой он будет использоваться.

4. Входное и выходное сопротивление: определяют сопротивление трансформатора к переменному току на входе и выходе. Величина сопротивления зависит от конструкции трансформатора и его материалов. Низкое сопротивление позволяет передавать большую мощность и уменьшить потери в трансформаторе.

5. Габаритные размеры и масса: определяют физические характеристики трансформатора, такие как его размеры и вес. Размеры и масса трансформатора могут существенно влиять на его установку и эксплуатацию, поэтому необходимо учитывать эти параметры при выборе трансформатора.

Все эти параметры и особенности необходимо учитывать при выборе и эксплуатации трансформатора, чтобы обеспечить его эффективную работу и длительный срок службы. Также стоит помнить, что подбор трансформатора должен выполняться в соответствии с требованиями технической документации и нормативными документами.

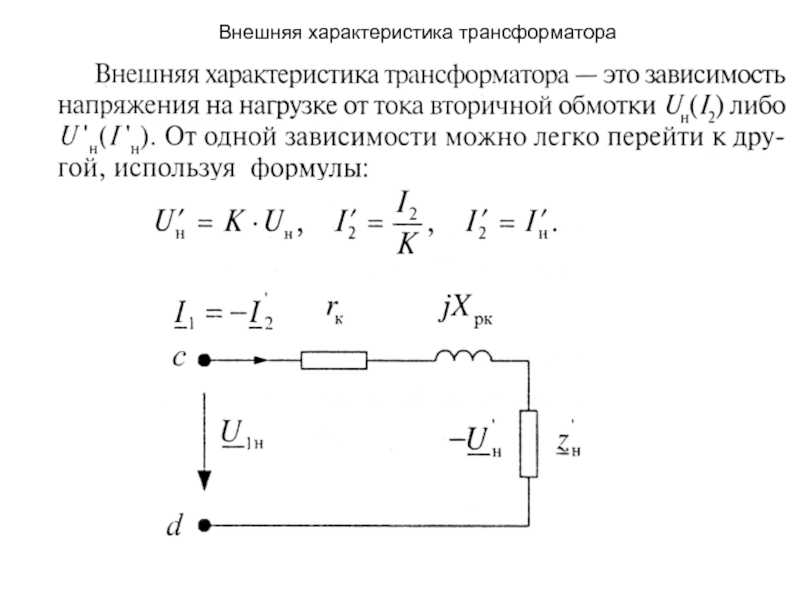

Схема замещения

Буквально несколько слов о том, что такое схема замещения трансформатора. Начнем с того, что две катушки соединены между собой магнитным полем, поэтому проанализировать работы трансформатора, а тем более его характеристики, очень сложно. Поэтому для этих целей сам прибор заменяют моделью, которая и называется схема замещения трансформатора.

По сути, все переводится на математический уровень, а точнее, в уравнения (токов и электрического состояния)

Здесь важно, чтобы все уравнения, касающиеся прибора и его модели, совпадали. Кстати, для многих схема замещения трансформатора достаточно сложна, поэтому существует упрощенный вариант, в котором нет тока холостого хода, ведь на него приходится незначительная часть

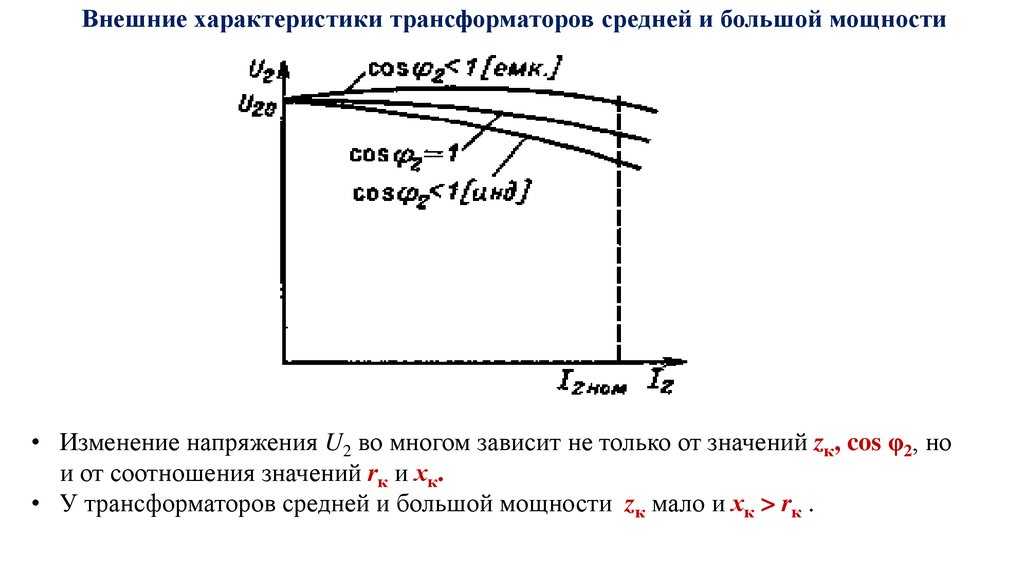

Зависимость от различного характера нагрузки

Режим трансформатора с замкнутой на сопротивление (оборудование, принимающее электроэнергию) вторичкой называется нагрузкой, ток создает магнитный поток. Это значит, что в преобразователе действуют магнитные силы обеих обмоток, создающие магнитный поток в сердечнике. Нагрузка – мощность подключенного к вторичке оборудования, равная напряжению, умноженному на электроток и коэффициент мощности:

Числовое значение определяет коэффициент:

Кн=I₂/I_2ном=I₁/I₁ном

Характеристики загрузки – угол сдвига по фазе напряжения по отношению к току вторички.

Загрузка трансформатора бывает:

• активно-емкостная;
• активная (только теоретически);
• активно-индуктивная.

Вектор тока при любом виде загрузки отстает от электродвижущей силы на вторичный угол φ₂.

Емкостная

Для емкостной загрузки характерно повышение тока до повышения вольтажа. Если загрузка преобразователя этого типа, при ее повышении происходит дополнительное намагничивание трансформатора, вольтаж на выходе растет, абсолютное значение тока превышает цифровое значение электродвижущей силы на φ₂, причем φ₂ <0. Случается, что вторичное напряжение становится больше соответствующего первичного.

Активная

Загрузка при переменном токе считается активной, если закон Ома выполняется так же, как при подаче постоянного тока, вся электроэнергия используется по назначению (без потерь). Например, лампа выделяет луч света без выделения тепла. Это значит, что напряжение и ток колеблются на одной фазе (cos φ2=1). Активная загрузка – теоретическая модель, которая на практике не встречается. При увеличении этого вида нагрузки вольтаж на выходе из вторичной намотки снижается, φ₂ = 0.

Индуктивная

Для индуктивной загрузки характерно отставание тока от увеличения вольт, требующее использования реактивной мощности. Если увеличивается индуктивная нагрузка трансформатора, вторичное напряжение снижается из-за размагничивания намоток, его абсолютное значение меньше электродвижущей силы на φ₂, причем φ_2> 0.

Условные обозначения и параметры

Приобретая трансформатор, необходимо понимать, что написано на его корпусе или в сопроводительных документах. Ведь существует определенная маркировка трансформаторов, которые определяют его назначение

Основное, на что необходимо обратить внимание, до какого показателя этот прибор может снизить напряжение. К примеру, 220/24 говорит о том, что на выходе получится ток напряжением 24 вольта

А вот буквенные обозначения чаще всего говорят о типе устройства. Кстати, имеется в виду буквы, стоящие после цифр. К примеру, О или Т – одно- или трехфазный соответственно. То же самое можно сказать о количестве обмоток, о типе охлаждения, о способе и месте установки (внутренние, наружные и прочее).

Расшифровка маркировки трансформатора

Что касается параметров трансформатора, то существует определенный стандартный ряд, который и определяет характеристики прибора. Их несколько:

• Напряжение в первичной катушке.
• Напряжение во вторичной катушке.
• Первичная сила тока.
• Вторичная сила тока.
• Общая мощность аппарата.
• Коэффициент трансформации.
• КПД.
• Коэффициент мощности и нагрузки.

Есть так называемая внешняя характеристика трансформатора. Это зависимость вторичного напряжения от вторичной силы тока, при условии, что сила тока первичной обмотки будет номинальной, а cos φ= const. По-простому – чем выше сила тока, тем ниже напряжение. Правда, второй параметр изменяется всего лишь на несколько процентов. При этом внешняя характеристика трансформатора определяется относительными характеристиками, а именно коэффициентом загрузки, который определяется по формуле:

Обозначение на схемах

K=I2/I2н, где второй показатель силы – это сила тока при номинальном напряжении.

Конечно, характеристики трансформатора – это достаточно большой ряд всевозможных показателей, от которых зависит сама работа прибора. Здесь и мощность потерь, и внутреннее сопротивление в обмотке.

Определение

Напряжение на вторичной намотке зависит от вольтажа на первичной и коэффициента трансформации, оно меняется в каких-то пределах при изменении режима работы, зависящего от загрузки. Если меняется режим работы при неизменном вольтаже на первичной намотке, вместе с напряжением на вторичной меняется электроток. Эта закономерность называется внешней характеристикой.

Основной фактор, влияющий на этот показатель – нагрузочная величина электротока, потребляемого подключенным оборудованием. При повышении мощности подключенного оборудования тока требуется больше, на вторичной намотке преобразователя он повышается, вольтаж снижается. Одновременно с увеличением тока на вторичке увеличивается электроток на первичке, что теоретически должно снизить первичное напряжение. Но оно неизменно, поэтому снижается ЭДС (электродвижущая сила) и электромагнитный поток.

Допустимые нормы колебаний вторичного напряжения при номинальной нагрузке определены ГОСТом. В некоторых преобразователях предусмотрена возможность увеличение или снижение вольтажа на вторичке коррекцией количества витков на одной из намоток, оснащенных дополнительными выводами.

Типы и классификация трансформаторов

Трансформаторы могут быть классифицированы по различным критериям. Один из таких критериев — тип применяемого тока.

1. По типу применяемого тока:

• Постоянного тока (ПТ) трансформаторы: используются для преобразования постоянного тока. Имеют специфическую конструкцию, так как постоянный ток не изменяется по амплитуде и частоте.
• Переменного тока (ПТ) трансформаторы: наиболее распространенный тип трансформаторов. Преобразуют переменный ток определенной частоты и амплитуды в другие значения.

2. По методу охлаждения:

• Натуральное охлаждение: трансформаторы охлаждаются естественным воздушным потоком без использования вспомогательных охладительных устройств.
• Принудительное охлаждение: трансформаторы охлаждаются вспомогательными охладительными устройствами, такими как вентиляторы или насосы.
• Смешанное охлаждение: комбинация натурального и принудительного охлаждения.

3. По назначению:

• Силовые трансформаторы: применяются в электрических сетях для изменения напряжения. Используются для трансформации высокого напряжения, создания уровней напряжения для распределения и передачи энергии.
• Трансформаторы низкого напряжения: применяются в электронике, телекоммуникациях и других областях, где требуется преобразование напряжения в диапазоне низких значений.
• Компенсационные трансформаторы: используются для компенсации неравномерности электрической цепи и улучшения энергетической эффективности систем.
• Трансформаторы звукового сигнала: применяются в аудиоаппаратуре для преобразования электрического звукового сигнала в звуковой сигнал.

4. По конструктивным особенностям:

• Однофазные трансформаторы: имеют одну обмотку и применяются для преобразования однофазных сигналов.
• Трехфазные трансформаторы: имеют три обмотки и применяются для преобразования трехфазных сигналов.
• Автотрансформаторы: имеют общую часть обмотки и используются для преобразования напряжения или снижения потерь.
• Распределительные трансформаторы: применяются для распределения электроэнергии на различные потребители.

Таким образом, классификация трансформаторов может быть основана на типе применяемого тока, методе охлаждения, назначении и конструктивных особенностях. Каждый тип трансформатора имеет свои уникальные характеристики и применение в различных сферах техники и энергетики.
