Почему мосты строят выпуклыми

Мосты и методы их строительства

Что такое мостовой переход?

Мостовой переход представляют собой искусственные инженерные сооружения, возводимые в местах пересечения дорог (железных, автомобильных, метро и др.) с водотоками и другими препятствиями. Мостовой переход через большой водоток состоит из моста, подходов к нему, струенаправляющих и регуляционных сооружений. Подходы к мосту осуществляются обычно в виде земляных насыпей, реже в виде выемок.

Главными частями моста являются пролетных строений, поддерживающих проезжую часть и опоры, передающие опорное давление пролетных строений на грунт. В зависимости от характера преодолеваемого препятствия мосты называют по-разному:

• мост – переход через водоток
• виадук – переход через долину, ущелье
• путепровод – переход через авто или железную дорогу
• эстакада – переход через заводскую либо городскую территорию

По назначению мосты бывают:

• железнодорожные
• автодорожные
• городские (служат для пропуска по ним автомашин, городского электротранспорта и пешеходов)
• под совмещенную езду (железную и автомобильную дороги в одном или разных уровнях)
• акведуки (для водоснабжения городов)

Рис. 1.  Схемы балочных мостов; а) балочно-разрезная; б) балочно-консольная; в) балочно-неразрезная;

Рис. 2.  Схемы рамных мостов: а) рамно-консольная; б) рамно-неразрезная;

Рис. 3.  Схемы арочных: а) трехшарнирная арка с ездой поверху; б) арка с затяжкой с ездой понизу; в) с ездой посередине;

Рис. 4.  Схемы мостов: а) висячий; б) вантовый;

По материалу изготовления мосты различают:

• деревянные
• каменные
• бетонные
• железобетонные
• металлические

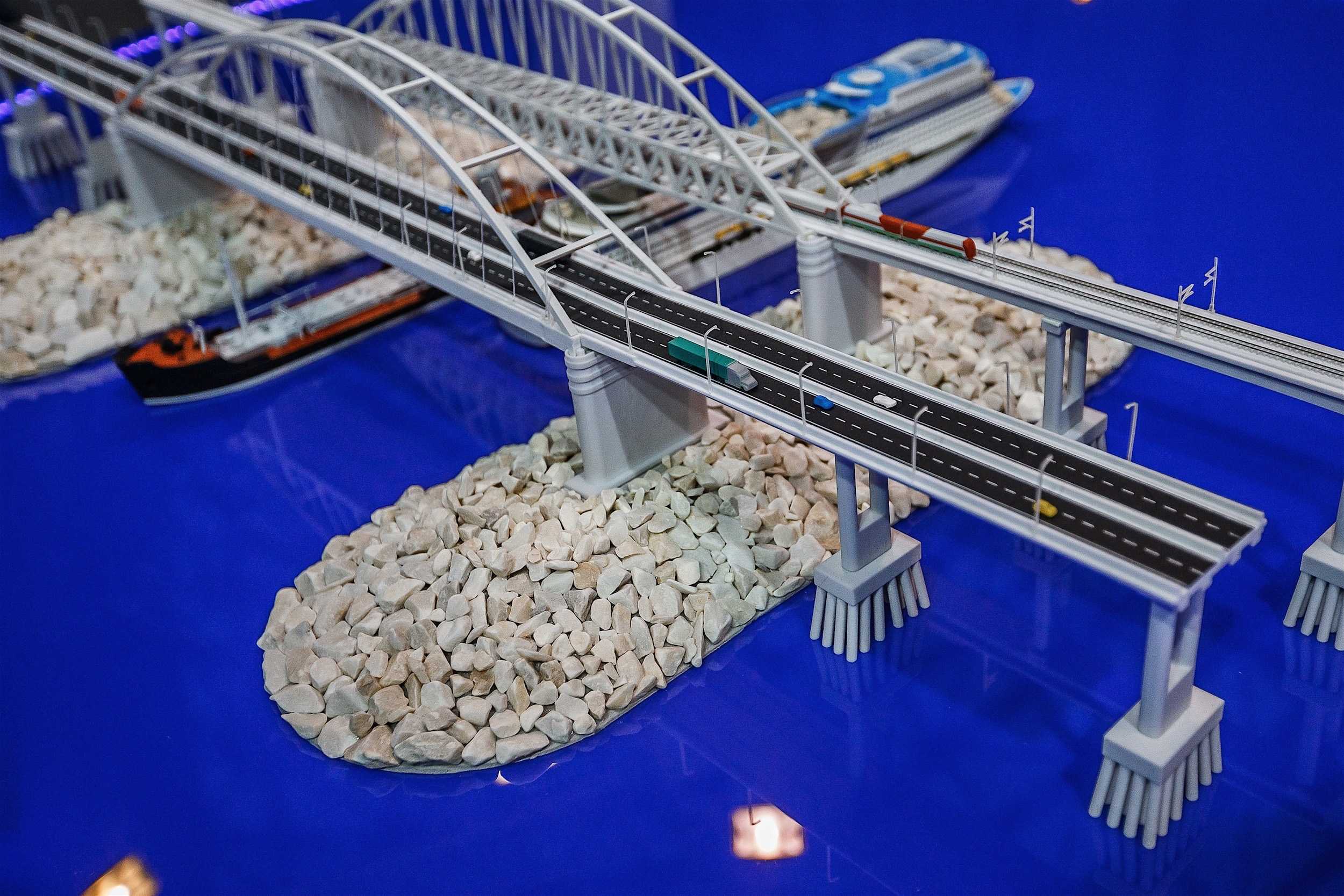

Обычно название указывает на материал пролетных строений. По схеме конструкции пролетных строений и опор мосты бывают:

• балочные
• рамные
• арочные
• висячие
• комбинированные

В балочной системе (Рис. 1) пролетные строения представляют собой сплошную или сквозную балку, свободно опирающуюся на опоры. При действии вертикальной нагрузки пролетные строения работают на изгиб и передают опорам вертикальные опорные давления. В рамных мостах (Рис. 2) пролетные строения и опоры жестко связаны между собой и представляют единую конструкцию. В результате на опоры, кроме вертикальных опорных реакций, передаются изгибающий момент и горизонтальный распор. В арочных мостах (Рис. 3) нагрузка также вызывает вертикальные опорные реакции и распор. Распор исключается, если концы арки соединены затяжкой, соединяющей концы арки (см. рис. 3, б). Чувствительность арок к деформациям снижают устройством шарниров — по одному в местах опирания и одного в середине пролета (см. рис. 3, а). Висячие мосты (см. рис. 4, а) состоят из гибких элементов (тросов или цепей), представляющих собой несущую часть конструкции, к которой подвешивается проезжая часть, в виде фермы или балки жесткости. В месте закрепления троса (на устое, пилоне) возникают не только вертикальные, но и горизонтальные опорные реакции. Вантовые мосты состоят из гибких элементов (стальные канаты), образующих вантовую ферму, к которым подвешивается проезжая часть (см. рис. 4, б).

В зависимости от размеров и сложности конструкции, по технологическим и организационным признакам строительства принято условное разделение мостов на четыре группы:

• малые — длиной до 25 м, которые строят только по типовым проектам;
• средние — полной длиной моста до 100 м при величине отдельных пролетов в свету не более 42 м;
• большие — общей длиной свыше 100 м и величиной отдельных пролетов в свету больше 42 м;
• внеклассные — мосты длиной свыше 500 м или с пролетами в свету больше 120 м.

Значительно различаются не только общие решения по выбору конструкции моста, но и устройство его частей. Так, в зависимости от условий и принятой технологии фундаменты опор сооружают в открытых котлованах, на естественном основании, на сваях (железобетонных, стальных, деревянных), на железобетонных оболочках, опускных колодцах и кессонах. Чаще всего применяют сваи и оболочки. По способу возведения тела опоры различают монолитные, сборно-монолитные и сборные опоры. Технология строительства опоры зависит не только от ее конструкции, но и от места расположения — строится ли опора на берегу, на намывных островках или на воде.

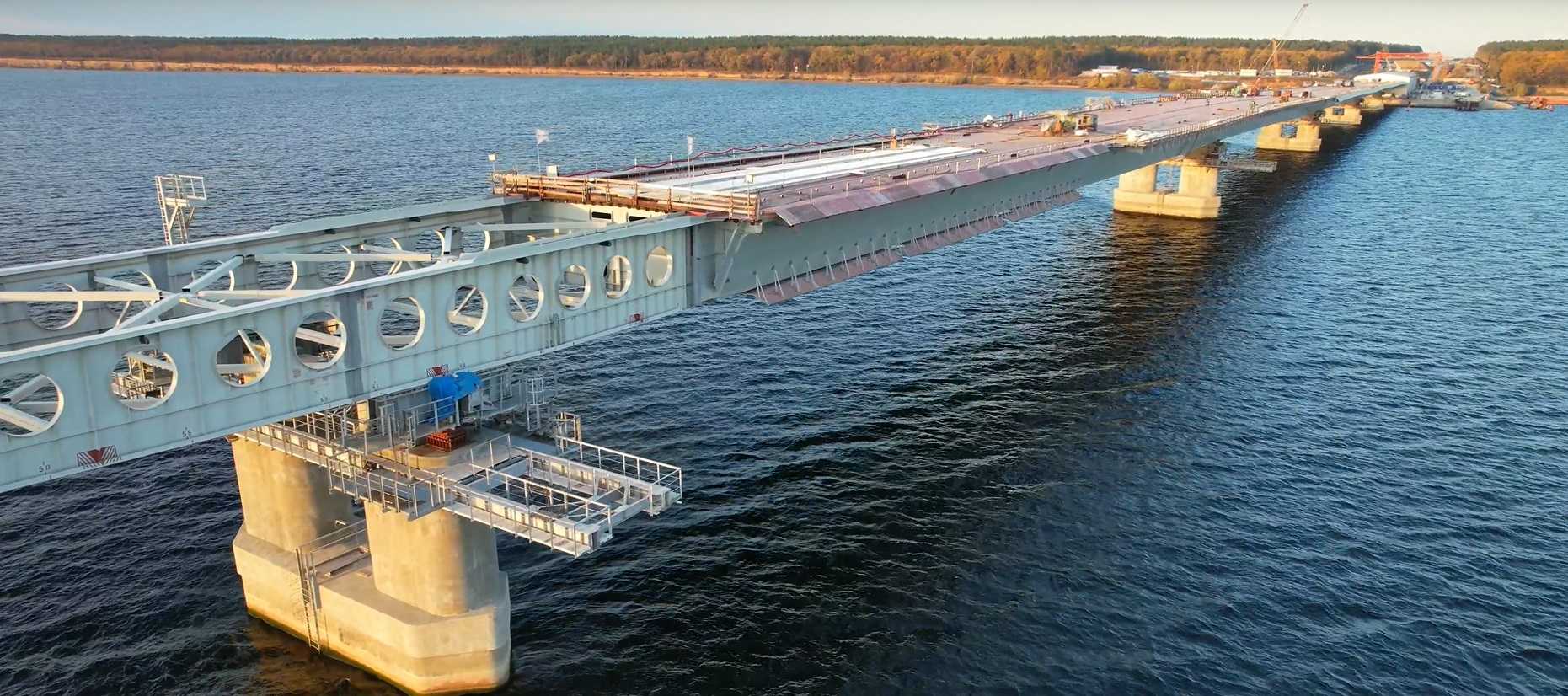

Различается также и технология строительства пролетных строений. Применяются навесная и полунавесная сборка пролетного строения в пролете, сборка строения на стапеле и перевоз его в пролет на плавучих средствах или при помощи крана, сборка строения на берегу с продольной надвижкой его в пролет.

Разнообразием конструкций мостов, условий их возведения, технологии строительства определяются различия в составе и последовательности геодезических работ. Поэтому при составлении проекта производства геодезических работ схемы сетей, способы производства работ, методику и программу измерений, геодезические приборы для каждого этапа строительства данного моста выбирают в тесной связи с конкретной технологией строительных работ, особенностями требований к точности, условиями местности.

Вместе с тем в методике геодезических работ по обеспечению строительства всех мостов имеются и общие задачи, и общие их решения.

Стройка века: сваи

Началось всё с отсыпки специальных площадок в проливе, на которых впоследствии расположились пилоны, и с бурения дна. Под каждым пилоном моста нужно было сделать по 120 буронабивных свай диаметром в 2 метра — их ещё называют корнями моста. Глубина этих корней достигала 77 метров. Бурение в открытом море — технология, которая до этого в России не применялась.

Но пробурить — это только полдела. Надо ещё и забетонировать, и тоже в открытом море. Солёная вода, как известно, не очень хорошо сочетается со сталью и бетоном. Поэтому специально для этой задачи была разработана специальная смесь и технология для подводного бетонирования.

В обычных условиях заливка свай происходила бы поэтапно, по мере того как уложенные порции бетона набирают необходимую прочность. Но здесь всё было наоборот. На всю глубину сваи (внутри свайной трубы) погружалась труба подачи смеси с небольшим зазором для её выхода у дна. Бетон ложился на дно и выталкивал воду наверх. Все происходило в непрерывном цикле, а соприкасавшуюся с водой крышку столба потом просто срезали.

Установить и забетонировать все сваи удалось к лету 2009 года. Тем временем вокруг стройплощадок уже выросли рабочие городки со своими бетонными заводами, арматурно-сварочными цехами, лабораториями контроля качества, слесарными и столярными мастерскими, столовыми и домиками для работников.

Примечания[]

1. Шаблон:Cite web
2. Шаблон:ВТ-ЭСБЕ
3. Шаблон:Cite web
4. Шаблон:Книга
5. Шаблон:Cite web
6. ↑ Шаблон:Из БСЭ
7. Шаблон:Cite web
8. Шаблон:Cite web
9. Guido Knopp. Die Wehrmacht (Eine Bilanz). 1.Auflage. C.Bertelsmann Verlag, München 2007. ISBN 978-3-570-00975-8
10. The New Yorker: Letter from California: JumpersШаблон:Ref-en
11. EuropeForVisitors.com: Bridge of SighsШаблон:Ref-en
12. Lenta.ru: В мире: В Китае открыли самый длинный в мире морской мост
13. Оренбуржец умудрился сдать на металлолом целый мост :: Происшествия :: Top.rbc.ru
14. Lenta.ru: Из жизни: В Чехии украли десятитонный мост
15. Radio Prague — Magazine
16. Zloději ukradli desetitunový most a koleje z trati na Sokolovsku
17. «Круглянский мост» в Библиотеке Максима Мошкова
18. «Мост из пепла» в Библиотеке Максима Мошкова
19. «Мост »
20. Гийом Аполлинер в Библиотеке Максима Мошкова
21. «Мост через вечность» в Библиотеке Максима Мошкова
22. «Мост через реку Квай» в Библиотеке Максима Мошкова
23. «Мост на Дрине» в библиотеке bookz.ru
24. Шаблон:Статья

Мосты в искусстве[]

В литературе

• Василь Быков — «Круглянский мост».
• Александр Мирер — «Мост Веррезано».
• Роджер Желязны — «Мост из пепла».
• Торнтон Уайлдер — «Мост короля Людовика Святого».
• Гийом Аполлинер — «Мост Мирабо».
• Ричард Бах — «Мост через вечность».
• Пьер Буль — «Мост через реку Квай».
• Иэн Бэнкс — роман «Мост».
• Иво Андрич — «Мост на Дрине».
• Мост Казад-Дум в Мории в романе Дж. Р. Р. Толкина «Властелин колец».

В кинематографе

• «Большой скачок. Мосты» — научно-популярный фильм (2012).
• «Круглянский мост» (СССР, 1989).
• «Мосты округа Мэдисон» (США, 1995).
• «Любовники с Нового моста» (Франция, 1991).
• «Люди на мосту» (СССР, 1959; режиссёр Александр Зархи).
• «Мост» (ФРГ, 1959).
• «Мост Ватерлоо» (Англия, 1940).
• «Мост Кассандры» (США, 1977; режиссёр Джордж Пан Косматос).
• «Мост через реку Квай» (Великобритания, 1957).
• «Строится мост» (СССР, 1965; режиссёр Олег Ефремов).
• «Девушка на мосту» (Франция, 1999; режиссёр Патрис Леконт).
• «Мост слишком далеко» (Великобритания, 1977; реж. Р. Аттенборо).

В изобразительном искусстве

Camille Corot — The Bridge at Mantes.jpg

Камиль Коро — «Мост в Нанте», 1906

Joseph Mallord William Turner 065.jpg

Уильям Тёрнер — «Старый Лондонский мост»

Camille Pissarro 026.jpg

Камиль Писарро — «Новый мост»

James Abbot McNeill Whistler 010.jpg

Джеймс Макнейл Уистлер — «Серое и золотое: Вестминстерский мост»

Monet waterloo bridge.jpg

Клод Моне — «Мост Ватерлоо»

Paul Cézanne 024.jpg

Поль Сезанн — «Мост в лесу» («Маленький мост»)

Pierre-Auguste Renoir 090.jpg

Пьер-Огюст Ренуар — «Новый мост»

Битва на Мильвийском мосту..jpg

Питер Ластман — «Битва на Мильвийском мосту»

В филателии

RU049 09.jpg

Сартаковский мост через реку Оку (Нижний Новгород)

The bridge across the Moscow Canal in the village Khlebnikovo Moscow region (stamp).jpg
Мост через канал имени Москвы в Хлебниково (Московская область)

RU051 09.jpg
Виадук через долину реки Мацеста (Сочи)

Viaduct over the river valley Matsesta in Sochi (stamp).jpg
Виадук через долину реки Мацеста (Сочи)

RU050 09.jpg
Мост через реку Иртыш (Ханты-Мансийск)

Rostov lift bridge on stamp.jpg
Мост через реку Дон (Ростов-на-Дону)

Bridge across the Kola Bay (stamp).jpg
Мост через Кольский залив (Мурманск)

2008 Stamp of Russia. Moscow. Scenic bridge over Moscow river.jpg
Живописный мост через Москву-реку (Москва)

Jubilee Bridge in Yaroslavl (stamp).jpg
Юбилейный мост через реку Волгу (Ярославль)

2008 Stamp of Russia. Bolshoy Obukhovsky Bridge in Saint-Petersburg.jpg
Большой Обуховский мост через реку Неву (Санкт-Петербург)

2008 Stamp of Russia. Kimry. Bridge over Volga river.jpg
Мост через реку Волгу (Кимры)

2008 Stamp of Russia. Surgut. Bridge over Ob river.jpg
Мост через реку Обь (Сургут)

Стройка века: пилоны

В августе 2009 года начинается возведение эстакад моста на острове и материке, а в 2010 году — создание главных опор всего объекта, самых высоких в мире 324-метровых пилонов. В их задачи входит не только удержание центрального пролёта, но и сопротивление неблагоприятным погодным условиям в виде штормового ветра и перепадов температур.

Всем известно, что пилоны внутри полые, но мало кто знает, что толщина стен этих гигантов неодинаковая на разных высотах. У пилонов Русского моста эта величина изменяется от 2 метров у самой воды до 70 см на вершине. К тому же конструкция предполагает изменение угла наклона опор моста в районе перемычки.

Чтобы бетонировать столь геометрически сложный объект, необходимо было постоянно менять конструкцию опалубки. Всего с помощью самоподъёмных конструкций (те самые синие и желтые навершия, знакомые всем местным наблюдателям за строительством) рабочие провели 72 цикла заливки.

Чтобы обеспечить при таком почти ручном режиме работы соответствие пилонов друг другу, была заложена погрешность в 2 мм отклонения. Геодезисты постоянно сверяли контрольные длины между точками.

Вот только при расстоянии от цели свыше 80 метров добиться необходимой точности оптическими методами было невозможно. Чтобы решить эту проблему, пришлось задействовать сразу две спутниковых навигационных системы — ГЛОНАСС и GPS. Только их комбинированное использование позволяло правильно позиционировать все элементы конструкции, чтобы в итоге мост сошёлся точно посередине пролива.

Кстати, в 2010 году Владивосток посетил легендарный сатирик Михаил Жванецкий, не упустивший возможности побродить по стройке саммита. Наговорив много приятных слов про растущий и развивающийся город, Михаил Михайлович уехал, а его визит решено было считать «благословением» строителей на дальнейший ударный труд.

Стройка века: пролет

Общая длина металлического пролета моста — 1248 метров, а вес — 23 тысячи тонн. Пролётное строение состоит из отдельных секций аэродинамической формы. Длина и ширина каждой панели одинаковые: 12 и 26 метров соответственно. А вот вес, как ни странно, меняется от 185 до 380 тонн.

Создавались эти панели в разных городах России, а собирались из запчастей во Владивостоке и Находке. Более лёгкие панели даже сразу состыковывали на земле, чтобы ускорить строительство.

12 мая 2011 года из Находки по морю были доставлены первые панели центрального пролёта. Всю проверку качества они прошли ещё до отправки. Поднимать их на высоту 70 метров нужно было с помощью специальных подъёмников и плашкоута «Григорич», названного так в честь одного из ветеранов-мостовиков.

Именно «Григорич» при помощи трёх буксиров неустанно на протяжении следующего года подвозил к подъемникам очередные секции по воде. Стыковка двух сторон была изначально намечена на 11 апреля. Но по погодным условиям её решено было перенести на следующий день, точнее ночь. Когда ветер стих, а температура воздуха перестала колебаться, «Григорич» в крайний раз пошёл в пролив Босфор Восточный с завершающей секцией пролёта на борту.

Малоизвестный факт, но, чтобы последний пролет встал на свое место, весь мост пришлось натянуть в разные стороны таким образом, чтобы зазор между краями панели с каждой стороны был по 10 см, а потом отпустить, чтобы мост сам «зажал» последнюю секцию посередине.

Почему мосты строят выпуклыми

Причина №1 – устойчивость конструкции

Основной причиной выбора выпуклой формы для мостов является устойчивость конструкции. Она позволяет более эффективно сопротивляться ветровым и гидродинамическим нагрузкам, которые могут повредить мост и понизить его надежность. Выпуклый профиль моста также обеспечивает лучшую проходимость автомобилей и пешеходов, улучшает видимость и обеспечивает большую безопасность на дорогах.

Причина №2 – устранение теоретических изгибных моментов

Еще одним фактором, который оказывает влияние на выбор выпуклого профиля моста, является устранение теоретических изгибных моментов. Человеческий глаз воспринимает выпуклую форму моста как более прочную и надежную, а это значит, что меньше шансов на появление трещин на поверхности и лучшая долговечность конструкции.

Причина №3 – облегчение перемещения по мосту

Выпуклый профиль моста также улучшает движение ТС и автомобильного потока в целом. Этот профиль имеет более плавные и «мягкие» переходы и изгибы, которые облегчают перемещение на мосту, а также снижают эксплуатационные издержки.

Причина №4 – лучшая эстетика

Наконец, выпуклая форма моста является более привлекательной с эстетической точки зрения. Она дает возможность создать более гармоничную и целостную архитектурную композицию, которая будет лучше вписываться в окружающую среду.

Знаменитые мосты[]

Файл:Karlův most-2.jpg

Карлов Мост

• Мост через Рейн у города Ремаген или Мост Людендорфа, внезапный захват которого 7 марта 1945 союзниками во время Второй мировой войны открывал путь войскам в жизненно важные центры Германии.
• Мост королевы Луизы — пограничный автомобильный мост через реку Неман, соединяющий две части бывшего Тильзита — Советск (Калининградская область Российской Федерации) и Панемуне (Литва). Мост назван в честь королевы Пруссии Луизы.Мост королевы Луизы был торжественно открыт 18 октября 1907 года. На открытии моста, которое было приурочено к 100-летию заключения Тильзитского мира, присутствовал принц Фридрих Вильгельм Прусский с супругой. В память об открытии моста в Тильзите была отчеканена медаль.
• Мост «Золотые Ворота» находится в Сан-Франциско, США; перекинут через одноименный пролив. Открыт в 1937 году. Относится к типу висячих мостов, сооружён из стали. Высота основного пролёта — 230, длина основного пролёта — 1280, общая длина — 1970 м. Около тридцати лет «Золотые ворота» занимал первое место в списке крупнейших мостов мира. За более чем семьдесят лет, прошедшие с момента его открытия, мост стал одним из самых узнаваемых символов Сан-Франциско. Печально известен как «мост самоубийц» — в среднем каждые две недели кто-то прыгает в воду с этого моста.
• Тауэр Бридж — разводной мост через Темзу в Лондоне, Великобритания, открыт в 1894 году. Знаменит благодаря двум башням высотой по 65 м каждая, установленным на устоях.
• Карлов Мост — арочный готический мост, украшенный барочной скульптурой, через реку Влтава в Праге, Чехия. Сохранился со Средних веков, известен благодаря башням на входе на мост и украшающими мост тридцатью скульптурами.
• Бруклинский мост — один из старейших подвесных мостов США. Соединяет районы Бруклин и Манхэттен в Нью-Йорке, пересекая пролив Ист-Ривер. Был открыт в 1883 году; на момент основания это — крупнейший подвесной мост в мире. Бруклинский мост — первый в мире, в конструкции которого использовались стальные прутья.
• Мост Вздохов — арочный мост в стиле барокко. Перекинут через Дворцовый канал в Венеции, Италия и соединяет Дворец Дожей (в котором располагался суд) и тюрьму. По легенде, популяризованной Джорджем Байроном, название моста происходит от вздохов осуждённых, которые, проходя по мосту, бросали свой последний взгляд на Венецию, но это вряд ли соответствует действительности.
• Акаси-Кайкё — самый длинный подвесной мост в мире. Находится в Японии, пересекает пролив Акаси и соединяет города Кобе и Авадзи. Высота главного пролёта — 297 м, общая длина моста — 3911 м.
• Босфорский мост — первый висячий мост через Босфор, соединяет азиатскую и европейскую части Стамбула, Турция. Был открыт в 1973 году к пятидесятилетию Турецкой Республики. Проход пешеходов запрещён в связи с тем, что мост неоднократно пытались использовать для совершения самоубийств.
• Сургутский мост — мост через реку Обь в Сургуте. Знаменит тем, что является мировым рекордсменом по длине пролёта среди однопилонных вантовых мостов.
• Мост через залив Ханчжоувань — самый длинный (36 км) трансокеанский мост в мире, призванный сократить путь из Шанхая до промышленной зоны Нинбо c четырёхсот до восьмидесяти километров, был открыт для проезда 1 мая 2008 года. Мост соединяет континентальную часть китайского портового города Циндао с островным районом Хуандао в заливе Цзяочжоу. По состоянию на 2011 год является самым длинным морским мостом.
• Мост Рио-Антирио — единственный мост, соединяющий полуостров Пелопоннес с материковой Грецией. О сложностях, возникших при строительстве моста описывается в передаче National Geographic «Инженерные идеи (Сейсмоустойчивый мост)». Мост имеет возможность раздвигаться вместе с отдалением Пелопоннеса от материковой Греции (на 35 мм в год).
• Русский мост — вантовый мост с самым большим в мире пролётом длиной 1104 метра и первыми по высоте пилонами — 324 м.
• Мост Европы (перевал Бреннер) — мост балочной конструкции, ставший после постройки самым высоким мостом Европы(190 м). Имеет огромное не только транспортное значение, взяв на себя значительную часть грузопотока из Европы в Италию, но и значение политическое, символизируя единство стран Европейского Содружества наций.

Рекордные мосты

• высочайшие в мире: Виадук Мийо (2004 г.)
• самые длинные в мире: мост Акаси-Кайкё (полная длина 3911 м, длина главного пролёта 1991 м; 1998 г.);
• мост У-Бейн (длина ок. 1,2 км, самый длинный и старый деревянный мост в мире, ок. 1850 г.);
• самый длинный прозрачный мост (полностью из стекла) находится в Китае (50 метров, 2015 г.).

Шаблон:TODO

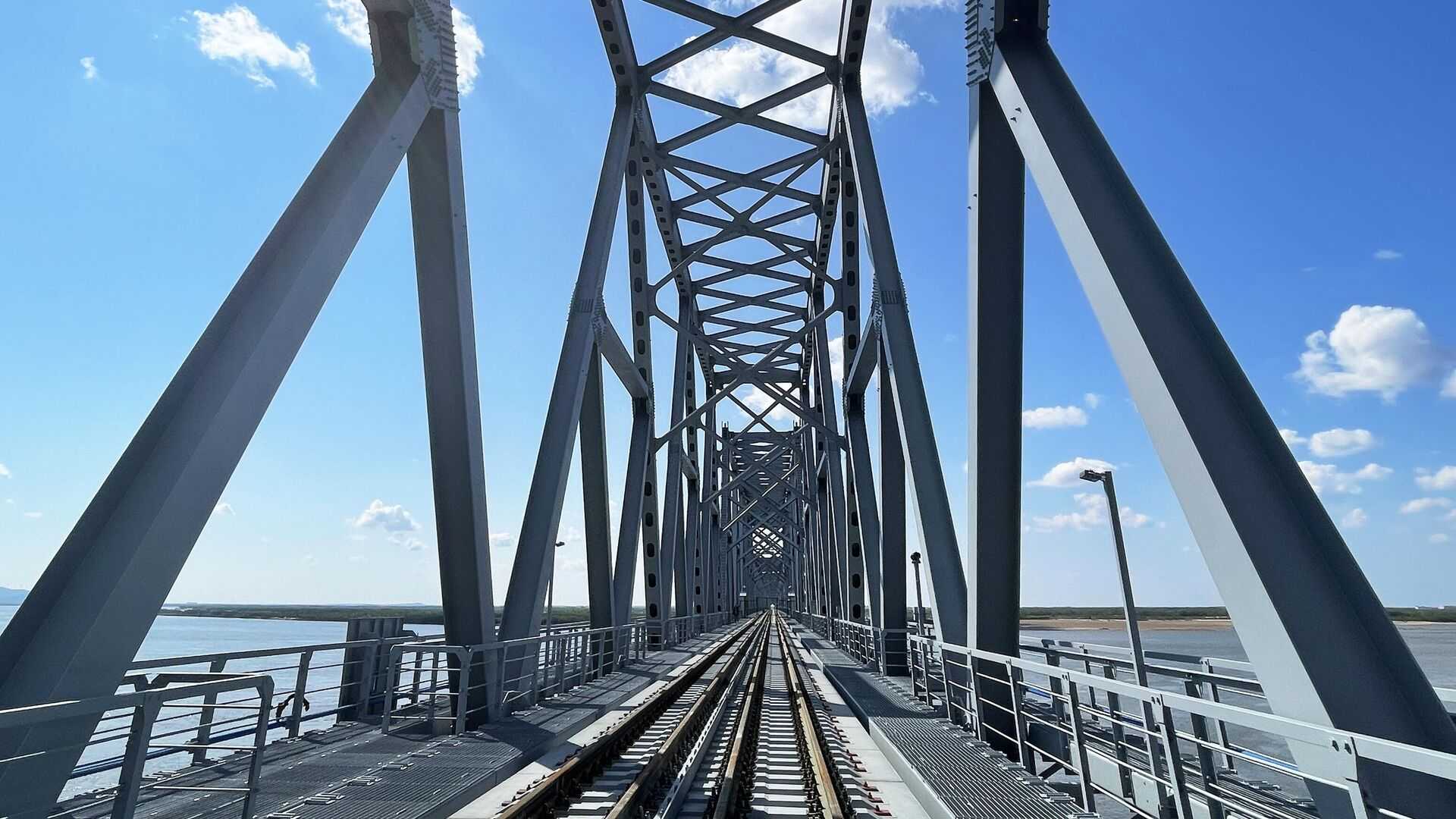

Металлические мосты.

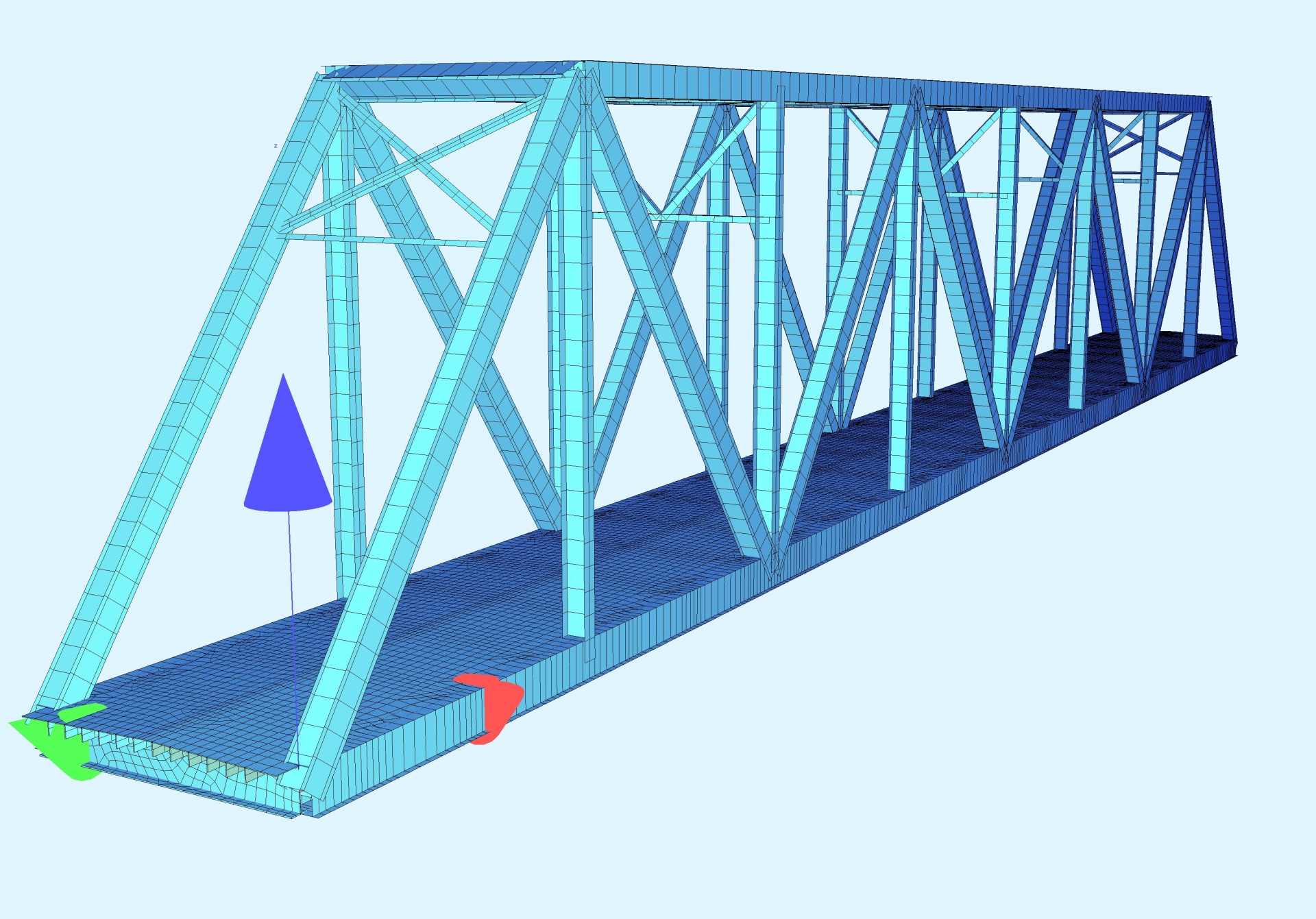

Пролетное строение металлических мостов состоит из главных ферм (или балок), связей между фермами (балками), проезжей части, мостового полотна и опорных частей. Рис. 29. Металлическое пролетное строение со сквозными фермами:

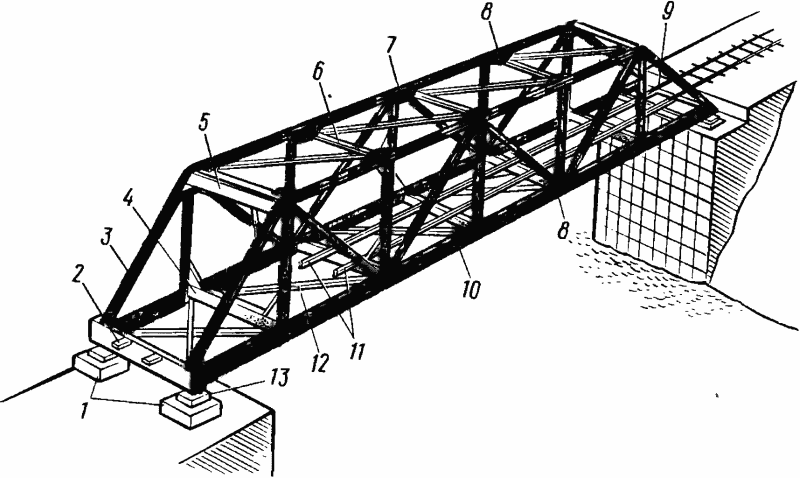

1 — подферменники; 2 — опорная поперечная балка; 3 — опорный раскос; 4 —поперечная балка; 5 — верхняя распорка; 6 — верхние связи; 7 — верхний пояс; 8 — узел; 9 — мостовое полотно; 10 — нижний пояс; 11 — продольные балки; 12 — нижние связи; 13 — опорные части

Рис. 30. Опорные части:
а — неподвижная с шарниром; б — подвижная катковая; в — подвижная со срезанными катками; г — подвижная секторная; д — тангенциальная В малых металлических мостах применяют пролетные строения с клепаными сплошными и сварными балками, а в мостах с большими пролетами — ферменного типа (рис. 29).
В пролетных строениях с ездой поверху мостовые брусья укладывают на верхние пояса балок. В пролетных строениях с ездой понизу мостовые брусья укладывают по балкам проезжей части, прикрепляемым к основным балкам, называемым главными балками, посредством поперечных балок проезжей части. Пролетное строение опирается на опоры посредством специальных опорных частей (рис. 30). Под одним концом пролетного строения укладывают неподвижные опорные части, под другим — подвижные; неподвижные опорные части удерживают пролетное строение от угона, подвижные обеспечивают свободу перемещения фермам или балкам при прогибах их под подвижным составом, а также при изменении их по длине под влиянием температуры.
Устои бывают разных типов (рис. 31). Углубление в верхней части устоя для установки пролетного строения называется шкафной частью. Стенка устоя, которая ограничивает шкафную часть, называется шкафной стенкой. Снизу шкафная часть ограничивается подферменной площадкой, на которой укладывают подферменные гранитные камни или железобетонные подферменники. Для отвода воды с подферменной площадки устраивают уклон к ее краям. Камни, уложенные сверху по краям устоя и поддерживающие балластный слой, называются кордонными камнями. Деревянные брусья, лежащие на кладке шкафной стенки устоя, называются мауэрлатными брусьями.
В промежуточных опорах (быках), как и в устоях, различают фундамент, тело опоры, подферменную площадку со сливом и подферменники (рис. 32). Рис. 31. Типы устоев мостов:

а — с обратными стенками; б — массивный; в — таврового типа; г — с проемом; д — обсыпной; е — раздельный; 1 — шкафная стенка; 2 — подферменная площадка; 3 — подферменник; 4 — передняя стенка устоя; 5 — обратная стенка устоя; 6 — фундамент

Рис. 32. Промежуточные опоры моста: а — бык с водорезом; б — бык с ледорезом; 1 — фундамент; 2 — подферменники; 3 — подферменная площадка; 4 — кладка быка; 5 — ледорез; 6 — водорез Рис. 33. Конструктивные части каменных и бетонных мостов:
1 — свод; 2 — щековые стены; 3 — заполнение пазух; 4 — пяты свода; 5 — изоляция; 6 — замок свода; 7 — деформационный шов; 8 — боковая стенка устоя; 9 — бетонный ростверк; 10 — сваи

Быкам, расположенным на сухом месте, в плане придают прямоугольную форму; русловым быкам придают обтекаемые формы полуциркульного, треугольного или заостренного очертания. На реках с ледоходом в зависимости от толщины льда и скорости течения воды быки устраивают с ледорезами, режущие ребра которых располагаются к горизонту с наклоном для разлома надвигающегося на них льда.

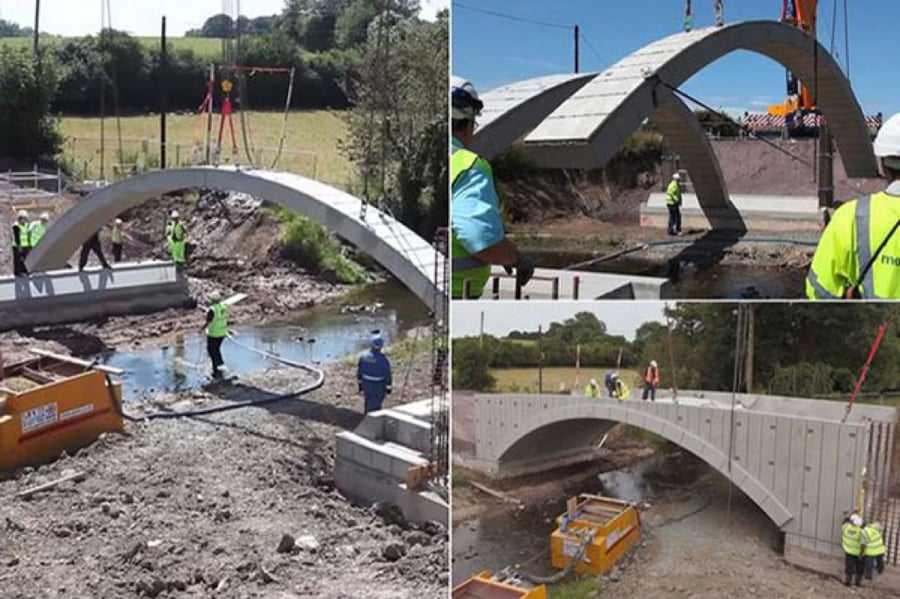

Каменные и бетонные мосты сооружают исключительно арочными (рис. 33). Они состоят из свода (арки), опор, надсводного заполнения, щековых стенок, изоляции и пути. Аркой или сводом называют часть моста, которая воспринимает всю нагрузку и передает ее опорам. Часть арки, которой она опирается на опору, называется пятой свода (арки), а середина арки называется ключом или замком свода.
Щековые стенки опираются на свод и служат в качестве балластного корыта, нижнюю часть которого составляет забутка, т. е. заполнение из тощего бетона или безрастворной кладки. Поверхность забутки планируют с продольными и поперечными уклонами не менее 0,03 к пониженным местам, в которых устанавливают водоспускные трубки, прикрытые со стороны балласта защитными колпаками. Вся поверхность забутки покрывается изоляцией, которая в местах водоспускных трубок заправляется под них.

Открытие моста

В 2012 году, прямо ко Дню рождения Владивостока, мост на Русский остров открывается для движения строительной техники. Ради такого события в столицу Приморья приехал и премьер-министр Дмитрий Медведев, который поблагодарил строителей за самоотверженный труд.

«Этот мост послужит огромному количеству людей. И жителям Приморского края, и тем, кто приезжает сюда из других регионов нашей страны, или иностранцам. И просто будет очень красивым сооружением, воплощающим гений инженерной и архитектурной мысли», — сказал премьер.

Перед тем как открыть его для всех, мост специально проверяли колоннами одновременно тормозящих грузовиков. Испытание гружёными самосвалами конструкция преодолела на «отлично».

1 августа пришло время открывать мост для обычного автомобильного движения. Интересно, что на мероприятии не присутствовал глава государства, не было ни одного из вице-премьеров и даже губернатора. Ленточку перерезал мэр города Игорь Пушкарёв.

Ошалев от радости сбывшейся мечты, владивостокцы кинулись ездить по мосту туда-обратно в прямом смысле, поскольку в тот момент на остров Русский доехать можно было только до первого перекрёстка на Канал. Дальше дорогу преграждали бетонные блоки. Большинство водителей просто разворачивались и ехали обратно. Но это днём.

А уже к вечеру проехать было довольно трудно, потому что на обочинах мостового перехода сотнями стояли автомобили желающих пощупать мост на остров Русский собственными руками и ногами, как будто не верили своим глазам. Сотрудники ГАИ, кстати, не стали штрафовать нарушителей в первый день, но предупредили, что впредь такого не допустят.

Сегодня мост на остров Русский стал для владивостокцев уже чем-то само собой разумеющимся, имманентно присущим городу инженерным сооружением. Представить себе Владивосток без этого гиганта сейчас просто невозможно. По нему ходит с десяток рейсовых автобусов, а любители дикого отдыха каждые выходные добираются по нему к островным пляжам. Если верить обещаниям строителей, то срок годности Русского моста составляет 100-120 лет, то есть целый век. Так что технически его можно было бы назвать «вечным».

Леденящее послесловие

В 2020 году Приморье и, конечно, мост на остров Русский испытала ледяная стихия. 19 ноября на юг Приморского края обрушился мощный циклон, сопровождавшийся так называемым ледяным дождем. Осадки образовали на деревьях, проводах, зданиях и других сооружениях толстую корку льда, вызвав повреждения городской инфраструктуры небывалого масштаба. Из-за обрыва проводов и обрушения опор ЛЭП в городе наблюдались многодневные массовые отключения электроэнергии, тепла и водоснабжения. Особенно тяжелая ситуация сложилась на острове Русском, который оказался фактически отрезан от большой земли. Власти были вынуждены закрыть движение транспорта по мосту, так как из-за обледенения вант куски льда падали прямо на проезжую часть и представляли угрозу жизни и здоровью граждан. Связь с островом больше двух недель поддерживалась с помощью паромов и десантных катеров Тихоокеанского флота.

Как тогда отметили в Федеральном дорожном агентстве, таких примеров обледенения конструкций мостов в мировой практике еще не было — это был беспецендентный случай.

Для решения проблемы обледенения вант к работе было решено привлечь альпинистов. Но у организации, занимающейся эксплуатацией и обслуживанием моста, не оказалось в штате промышленных альпинистов, потребовалась помощь МЧС. Как рассказал начальник Первого поисково-спасательного подразделения Владивостокского поисково-спасательного отряда Юрий Остапенко, участвовали в этом проекте исключительно добровольцы.

«25 ноября мы уже завершили распилку ЛЭП, которые обрушились на Морском кладбище, и занимались распилкой деревьев, делали просеки, детские садики чистили. В этот день наш руководитель спросил, есть ли желающие с навыками альпинизма посмотреть, что происходит на мосту. Мы согласились, приехали на объект, оценили ситуацию, попробовали те технологии, которые у нас были и в этот же день начали работать», — вспоминает спасатель.

По его словам, в состав отправившихся на мост добровольцев из Владивостокского поисково-спасательного отряда и Краевой поисково-спасательной службы МЧС России вошли 14 человек. В расчистке конструкций моста также принимали участие промышленные альпинисты и специалисты предприятия, обслуживающего объект — в общей сложности 25 человек.

«В первый день работать было сложно из-за длины вант. Было не совсем понятно, получится ли их пройти. Мы с коллегой пошли параллельно на вантах длиной 579 метров, до ночи их чистили. Отработали технологию передвижения, поняли, что в принципе пройти и очистить ванты можно. Лед сбивали  методом вибрации — простукивали резиновыми молотками (киянками), лед откалывался и падал вниз. Затем эту технологию совершенствовали. Если в первый день у меня ушло девять часов на один вант, то в последующие дни уже за три-четыре часа управлялись», — отметил Юрий Остапенко.

Но вскоре, по его словам, у альпинистов возникли другие сложности — усилился ветер и мороз.

«В первый день было достаточно тепло, а уже на второй температура заметно понизилась, было ветрено. Конечно, порывы ветра нас не раскачивали — мы висели непосредственно возле вант, но было очень холодно, пронизывало насквозь», — рассказал Юрий.

Ребятам приходилось работать в экстремальных условиях на большой высоте, да и сама работа была весьма сложной и кропотливой. Но хотелось завершить ее как можно скорее и вновь связать остров Русский с материковым Владивостоком. Трудились альпинисты с раннего утра и до позднего вечера, в конце рабочего дня падали без сил. Кстати добровольцы очищали ванты совершенно бесплатно, да и основное снаряжение у альпинистов было свое.

6 декабря альпинисты работы на Русском мосту завершили, ими было очищено 168 вант, после чего движение по мостовому переходу было возобновлено. Юрий Остапенко признался, что за годы службы в МЧС с подобной задачей он столкнулся впервые.

По назначению мосты бывают:

• железнодорожные
• автодорожные
• городские (служат для пропуска по ним автомашин, городского электротранспорта и пешеходов)
• под совмещенную езду (железную и автомобильную дороги в одном или разных уровнях)
• акведуки (для водоснабжения городов)

Рис. 1.  Схемы балочных мостов; а) балочно-разрезная; б) балочно-консольная; в) балочно-неразрезная;

Рис. 2.  Схемы рамных мостов: а) рамно-консольная; б) рамно-неразрезная;

Рис. 3.  Схемы арочных: а) трехшарнирная арка с ездой поверху; б) арка с затяжкой с ездой понизу; в) с ездой посередине;

Рис. 4.  Схемы мостов: а) висячий; б) вантовый;

По материалу изготовления мосты различают:

• деревянные
• каменные
• бетонные
• железобетонные
• металлические

Обычно название указывает на материал пролетных строений. По схеме конструкции пролетных строений и опор мосты бывают:

• балочные
• рамные
• арочные
• висячие
• комбинированные

В балочной системе (Рис. 1) пролетные строения представляют собой сплошную или сквозную балку, свободно опирающуюся на опоры. При действии вертикальной нагрузки пролетные строения работают на изгиб и передают опорам вертикальные опорные давления. В рамных мостах (Рис. 2) пролетные строения и опоры жестко связаны между собой и представляют единую конструкцию. В результате на опоры, кроме вертикальных опорных реакций, передаются изгибающий момент и горизонтальный распор. В арочных мостах (Рис. 3) нагрузка также вызывает вертикальные опорные реакции и распор. Распор исключается, если концы арки соединены затяжкой, соединяющей концы арки (см. рис. 3, б). Чувствительность арок к деформациям снижают устройством шарниров — по одному в местах опирания и одного в середине пролета (см. рис. 3, а). Висячие мосты (см. рис. 4, а) состоят из гибких элементов (тросов или цепей), представляющих собой несущую часть конструкции, к которой подвешивается проезжая часть, в виде фермы или балки жесткости. В месте закрепления троса (на устое, пилоне) возникают не только вертикальные, но и горизонтальные опорные реакции. Вантовые мосты состоят из гибких элементов (стальные канаты), образующих вантовую ферму, к которым подвешивается проезжая часть (см. рис. 4, б).
