Штанговые глубинные насосы (шгн): конструкция, принцип работы, разновидности

Производители

Мы работаем с производителями штанговых глубинных насосов:

1. ЗАО “Кубаньнефтемаш”.

ЗАО «Кубаньнефтемаш» – производитель штанговых глубинных насосов и нефтепромыслового оборудования. При производстве насосов предприятие использует плунжер-цилиндр высокого качества, высокий ресурс работы которых обусловлен применением нового оборудования и качественных материалов. Их насосы используются на нефтяных скважинах ПАО «Татнефть», ООО «Лукойл-Западная Сибирь», ПАО «НК «Роснефть», ООО «РИТЭК», ПАО «Удмуртнефть», ПАО АНК «Башнефть».

Продукция включает в себя насос штанговый вставной (10 различных видов), насос штанговый невставной (13 различных видов), глубинный насос для высоковязкой нефти.

2. Компания ELKAM.

Компания ELKAM предоставляет комплексные решения, технологии и оборудование для наиболее эффективного способа механизированной добычи нефти с минимальными затратами на тонну добытой жидкости.

Продукция включает в себя: скважинный штанговый насос вставной, скважинный штанговый насос невставной, насосы для глубоких скважин, насосы для добычи высоковязкой нефти, насосы для добычи нефти с высоким содержанием механических примесей, насосы для добычи нефти с высоким содержанием газа, насосы для малодебитных скважин, насосы для наклонно-направленных скважин и боковых стволов, насосы для скважин с эксплуатационной колонной малого диаметра.

3. ЗАО “ПКНМ”.

«Пермская компания нефтяного машиностроения» создана в 1993г. Компания производит, реализует и обеспечивает сервисное обслуживание оборудования для бурения нефтяных и газовых скважин. Среди партнеров ПАО «Лукойл», ООО «Газпром бурение», ПАО «НК «Роснефть».

Продукция включает в себя: вставные насосы, невставные насосы, двухплунжерный насос (2 вида), насос с кожухом, насос невставной с коротким цилиндром и длинным плунжером, трубный насос для добычи нефти с высоким содержанием газа, насос для добычи высоковязкой нефти.

4. ООО “Антей-Нефтемаш”.

Предприятие специализируется на производстве оборудования и услуг для предприятий нефтегазового комплекса и металлообработке. Сотрудничают с ПАО «НК «Роснефть», ПАО «Лукойл», ПАО «Татнефть».

5. АО “Каскор-Машзавод”.

Компания АО «Каскор-Машзавод» выпускает нефтепромысловое оборудование для разных отраслей нефтегазового сектора. Завод является одним из ведущих машиностроительных предприятий в стране.

Продукция включает в себя невставной ШГН.

6. “SHENGJI GROUP”.

Китайское предприятие “SHENGJI GROUP” совмещает проектирование, научно-исследовательские и конструкционные работы, производство и нефтепромысловые сервисные услуги. Компания представляет пятилетнюю гарантию на свою продукцию. Имеет около 20 международных сертификаций, 110 национальных технических патентов.

Продукция включает вставной ШГН с тонкой, толстой стенками; невставной ШГН, ШГН для борьбы против песка с длинным плунжером; ШГН большой производительности; антикоррозийный ШГН; наклонно-направленный и горизонтальный ШГН; а также детали для ШГН.

7. АО “Мунаймаш”.

Предприятие АО “Мунаймаш” занимается с 1998г. проектированием, изготовлением и ремонтом нефтегазового оборудования. Основной продукцией являются штанговые глубинные насосы.

Продукция включает: насос вставной с верхним металлическим креплением 7 видов, насос трубный с механическим креплением всасывающего клапана 13 видов, насос трубный с неизвлекаемым увеличенным всасывающим клапаном и сбивным винтом 5 видов, а также детали для данных насосов.

Задачи по перевозке крупнотонажного и негабаритного оборудования выполняются собственными силами, а именно ООО «Кистоун Лоджистикс». Предприятие относится к субъектам крупного предпринимательства, наличие собственного контейнерного терминала Предпортовый (АО «Порт-Карго-Сервис») в Санкт-Петербурге, а также собственных транспортных средств и мощностей позволяют оптимизировать логистические затраты, что в свою очередь экономит транспортные затраты Заказчика из труднодоступных регионов при приобретении продукции от ведущих российских и мировых производителей.

При подборе оборудования для наших Заказчиков и реализации проектов с поставкой высоковольтной продукции, мы придерживаемся основных принципов: безопасность, надежность и эффективность, долговечность работы с минимальными затратами на обслуживание и возможность цифровизации.

Высокое качество предлагаемой нами продукции в сочетании с опытом успешных отгрузок даже в труднодоступные регионы позволяют нам расширять число постоянных клиентов, географию и объемы поставок.

Просим привлекать команду Keystone к участию в проектах в качестве поставщика штанговых глубинных насосов.

Лучшие поверхностные насосы для скважин

Аппараты подобного типа весьма просты в установке и обслуживании. Поверхностные насосы не нужно погружать в воду, они отличаются низкой стоимостью и долгим сроком эксплуатации. Однако такие приборы малопроизводительны и шумят при работе. Их используют для выкачивания жидкости из скважин малой глубины.

Metabo P 3300 G

4.9

★★★★★оценка редакции

94%
покупателей рекомендуют этот товар

Смотрите обзор

Модель характеризуется высокой производительностью и мощным двигателем на 900 Вт, оснащенным системой защиты от перегрева. Устройство способно перекачивать до 55 литров жидкости в минуту. Корпус прибора выполнен из чугуна, а приводной вал — из нержавеющей стали.

Удобство использования обусловлено прорезиненной антивибрационной подставкой, эргономичной ручкой для переноски, наличием водосливной пробки, которая откручивается без применения инструментов.

Достоинства:

• простота установки и обслуживания;
• бесшумная работа;
• долгий срок службы;
• высокая производительность.

Недостатки:

тяжелый.

Metabo P 3300 G используется для обеспечения частного дома или загородного участка водой. С его помощью можно наладить систему орошения, откачать грунтовые воды или осушить бассейн.

Quattro Elementi Automatico 700 EL

4.8

★★★★★оценка редакции

89%
покупателей рекомендуют этот товар

Отличительными чертами модели являются простота установки и использования, а также малые габариты. Благодаря встроенному блоку автоматики прибор отслеживает изменения давления и выключается при опасном снижении уровня воды в скважине.

Корпус устройства выполнен из ударопрочного пластика, не подвержен коррозии и влиянию низкой температуры. Мощный двигатель на 700 Вт обеспечивает высокую производительность устройства и позволяет перекачивать жидкость со скоростью 3000 литров в час.

Достоинства:

• ударопрочный корпус;
• малый вес;
• автоматическая работа;
• защита от сухого хода;
• наличие обратного клапана и фильтра очистки.

Недостатки:

отсутствие фиксации на поверхности.

Automatico 700 EL используется в частных домах с небольшим потреблением воды. Защита от воздействия экстремальных температур, оттока воды и загрязнения элементов конструкции продлевают срок службы насоса.

Вихрь ПН-370

4.7

★★★★★оценка редакции

85%
покупателей рекомендуют этот товар

Особенностями модели являются простота конструкции и прочный корпус. Насос выполнен из чугуна и алюминия, благодаря чему все важные элементы устройства надежно защищены от внешнего воздействия. Прибор способен перекачивать до 45 литров воды в минуту.

Мощность аппарата в 370 Вт позволяет поднимать жидкость на высоту до 30 метров. Увеличение глубины всасывания и силы напора обеспечивается встроенным эжектором с системой труб. Плоское основание имеет четыре отверстия для креплений, гарантирующее фиксацию насоса на различных поверхностях.

Достоинства:

• высокая мощность;
• прочный корпус;
• надежная фиксация;
• производительность.

Недостатки:

отсутствие защиты от сухого хода.

Вихрь ПН-370 может быть использован на садовом участке для орошения земли. Простота конструкции и качество сборки гарантируют долгий срок службы прибора.

Беламос XA 06 ALL

4.7

★★★★★оценка редакции

85%
покупателей рекомендуют этот товар

Смотрите обзор

На этом насосе стоит однофазный двигатель с теплозащитой. Он рассчитан на продолжительную беспрерывную работу и отличается высокой производительностью. Устройство комплектуется манометром и автоматическим реле для удобного контроля давления и приведения его к нормальному показателю.

Чугунный корпус и ножки с отверстиями для креплений обеспечивают прочность и устойчивость конструкции. Мембранный гидроаккумулятор объемом 19 литров защищает аппарат от гидроудара и позволяет создать запас жидкости на случай отключения электроэнергии.

Достоинства:

• защита от перегрева;
• отличная производительность — 47 л/мин;
• высота подъема жидкости до 33 метров;
• емкий бак;
• надежная фиксация на поверхности.

Недостатки:

отсутствие защиты от сухого хода.

Беламос XA 06 ALL используется при поднятии воды из скважин небольшой глубины. Насос может применяться для орошения приусадебных участков или водоснабжения частных домов.

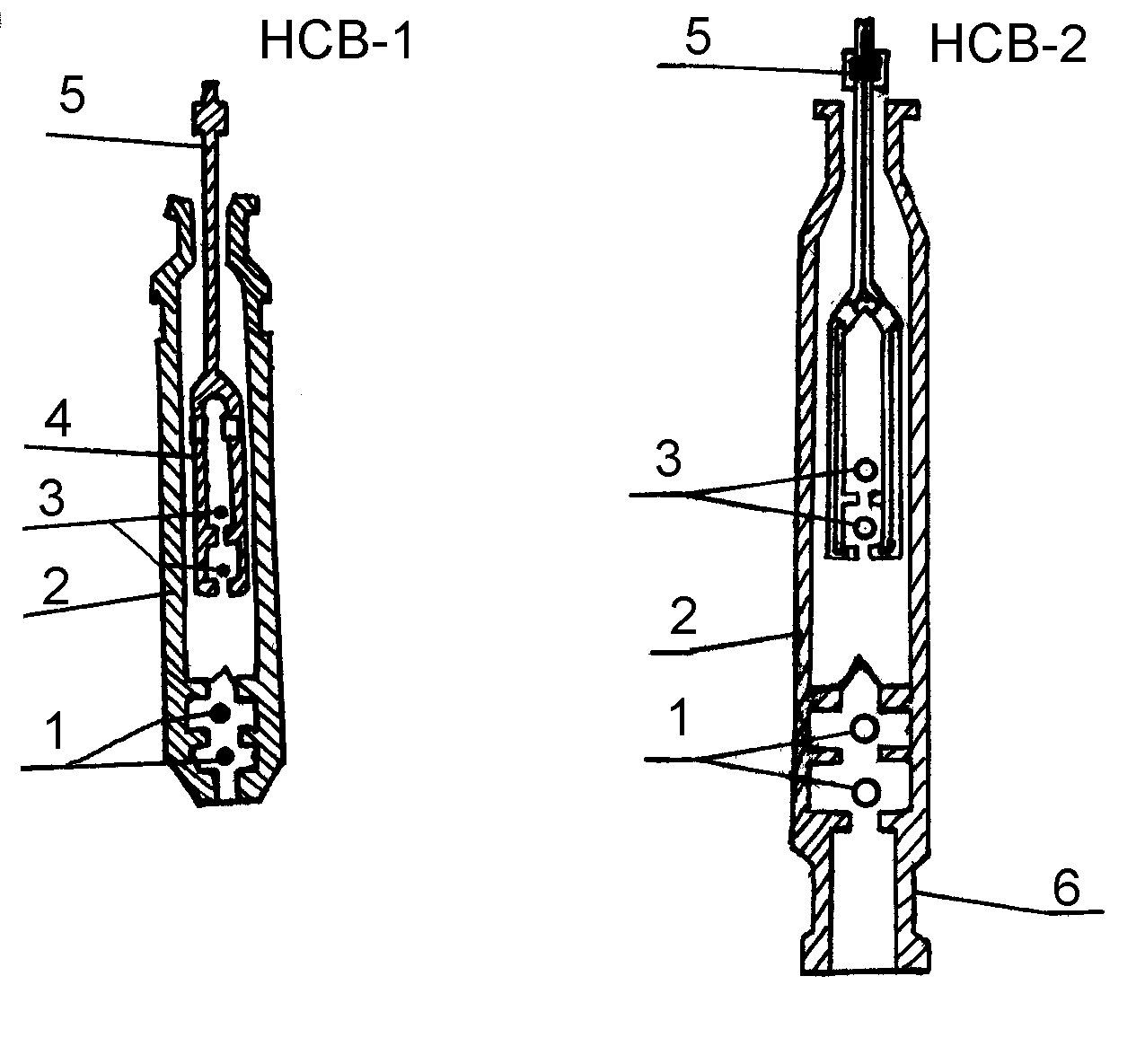

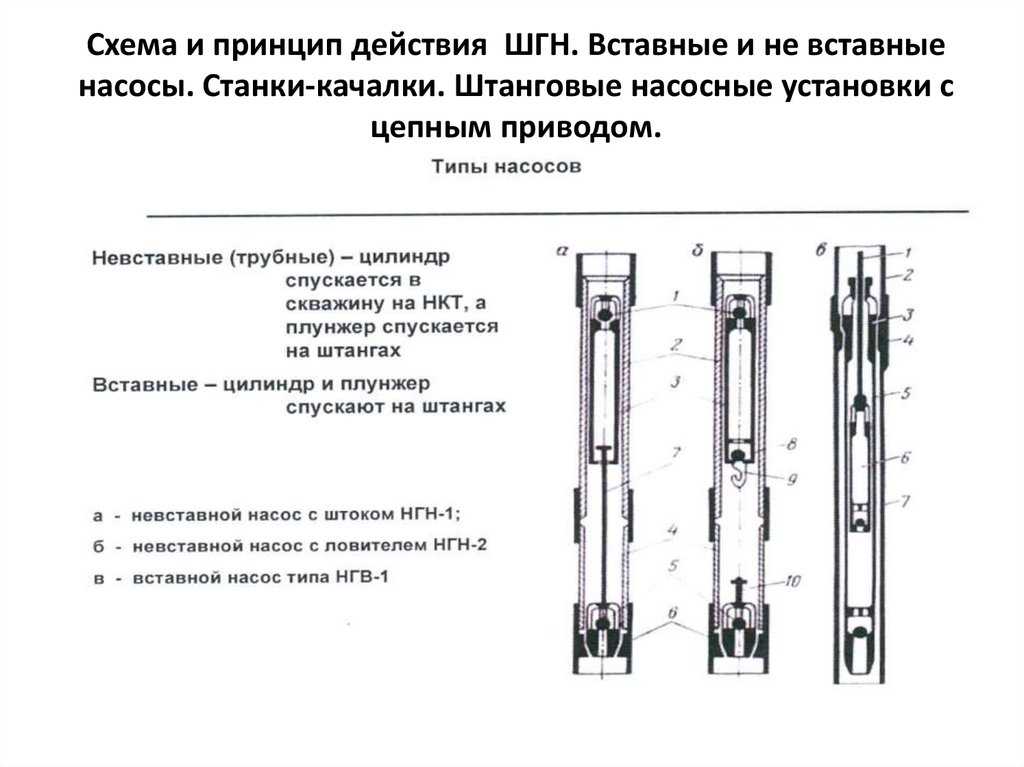

Технические характеристики скважинных штанговых насосов

Характеристика насоса	Обозначение	Рабочий ход плунжера станд. исполн./спец. исполн.	Напор, м	Диаметр НКТ, мм	Присоединительные резьбы	Замковая опора
APIQR	ТУ	НКТ	Штанг	APIQR	ТУ
Вставные с верхним замком	20-106 RHAM	HB1Б-27	1200…3500/ до 4000	до 2500	60		Ш19 ГОСТ 13877-96	НМ-60	ОМ-60
20-125 RHAM	HB1Б-32	до 2200
25-150 RHAM	HB1Б-38	до 2000	73	НМ-73	ОМ-73
25-175 RHAM	HB1Б-44
30-225 RHAM	HB1Б-57	до 1500	89	Ш22 ГОСТ 13877-96	НМ-89	ОМ-89
Вставные с ниж- ним замком	20-106 RHBM	HB2Б-27	до 3500	60	Ш19 ГОСТ 13877-96	НМ-60	ОМ-60
20-125 RHBM	HB2Б-32
25-150 RHBM	HB2Б-38	73	НМ-73	ОМ-73
25-175 RHBM	HB2Б-44	до 3000
30-225 RHBM	HB2Б-57	до 2500	89	Ш22 ГОСТ 13877-96	НМ-89	ОМ-89
Трубные с ловителем	20-125 ТНМ	НН2Б-32	1200…3500/ до 4000	до 1500	60	60-10 ГОСТ Р 52203-04	Ш19 ГОСТ 13877-96
20-175 ТНМ	НН2Б-44
25-225 ТНМ	НН2Б-57	73	73-10 ГОСТ Р 52203-04
30-275 ТНМ	НН2Б-70	до 1200	89	89-10 ГОСТ Р 52203-04	Ш22 ГОСТ 13877-96
40-375 ТНМ	НН2Б-95	до 1000	114	114-8 ГОСТ Р 52203-04	Ш25 ГОСТ 13877-96
Трубные со сбивным штифтом	20-125 ТН	ННБ-32	до 1500	60	60-10 ГОСТ Р 52203-04	Ш19 ГОСТ 13877-96
20-175 ТН	ННБ-44
25-225 ТН	ННБ-57	73	73-10 ГОСТ Р 52203-04
30-275 ТН	ННБ-70	до 1200	89	89-10 ГОСТ Р 52203-04	Ш22 ГОСТ 13877-96
40-375 ТН	ННБ-95	до 1000	114	114-8 ГОСТ Р 52203-04	Ш25 ГОСТ 13877-96

Плюсы и минусы штанговых насосов

По сравнению с другими типами разнообразного насосного оборудования штанговые насосы обладают определенными преимуществами и недостатками.

1. Высокая эффективность.
2. Легкость технического обслуживания и проведения ремонтных работ.
3. Можно использовать для работы двигатели разных видов.
4. Можно использовать для обслуживания пескопроявляющих источников, перекачивания нефти, имеющей газовые составляющие.

1. Невозможность использования в скважинах различной глубины. Возрастает риск обрыва штанг в зависимости от глубины скважины.
2. Невысокий уровень подачи, обеспечиваемый данными насосами.
3. Нельзя использовать для обслуживания различных скважин имеющих большой наклон и высокую степень искривления.
4. Нельзя использовать для обслуживания источников, которые имеют горизонтальный тип.

Выбор подходящего штангового глубинного гидрооборудования зависит от многих факторов и параметров, которые во многом влияют на эффективность и долговечность его применения.

• Принципы музейной педагогики кратко



• Основные морские течения северного ледовитого океана кратко



• Исследование в практике управления кратко



• Особенности работы воспитателя доу с детьми с нарушением зрения презентация



• Операционная система os 2 кратко

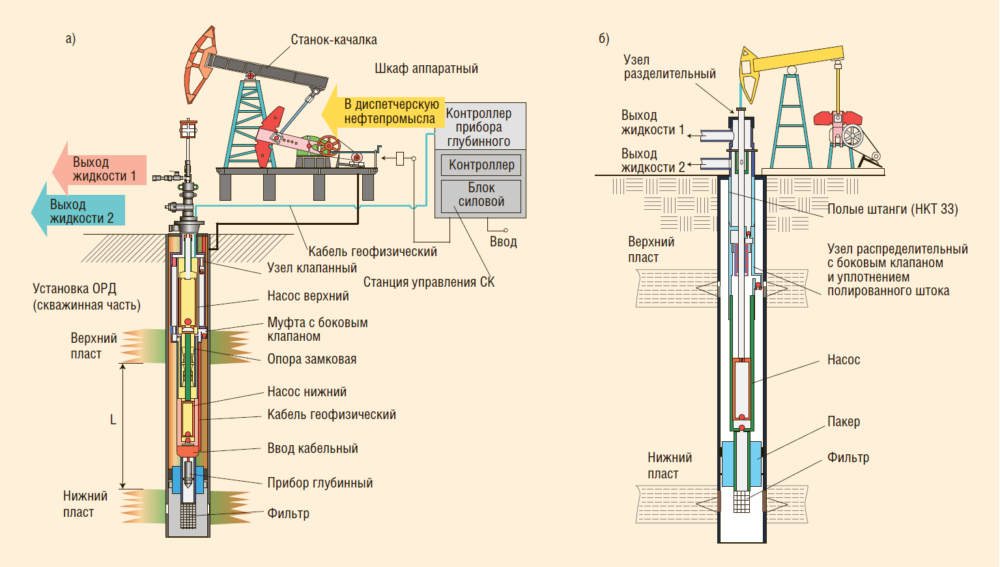

АДАПТАЦИЯ К МЕНЯЮЩИМСЯ УСЛОВИЯМ ПРОМЫСЛА

Конструкция УВНП отличается рядом особенностей, обеспечивающих адаптацию нашего оборудования к меняющимся полевым условиям. В частности, речь идет о широком диапазоне регулирования производительности установки, в узком диапазоне изменения скорости вращения.

Оборудование, работающее в составе «умной скважины», должно обеспечивать требуемый диапазон изменения удельного расхода. Этот параметр позволяет вам это делать. Высокий объемный КПД винтового насоса при регулировке производительности, изменение давления практически не меняется, в результате чего нет необходимости учитывать регулирующие характеристики, что также упрощает процесс регулировки и выбора требуемых параметров.

Еще одна особенность заключается в том, чтобы гарантировать максимальную скорость добычи скважины благодаря минимальному погружению ниже уровня динамической жидкости и созданию постоянного отвода давления на пласт.

И, наконец, эффективность изменения рабочих параметров за счет малой инерции колонны штанг на малых скоростях. Этот показатель важен, потому что если мы говорим о регулировании, то мы должны понимать, что технически эта проблема решается достаточно простыми средствами без дальнейших негативных последствий.

Вращательный характер штанг, а не альтернативный, как в насосном узле всасывающей штанги, также более предпочтителен при изменении характера движения, поскольку в этом случае устраняются многие проблемы, характерные для возвратно-поступательного движения.

Возможность оснащения «умной» скважины масляным насосом высокого давления

Двухплунжерный НВ 2 БД 2

Один из видов вакуумных присосок с нижним положением замка. Подходит для перекачивания жидкостей, содержащих как механические примеси (до 1,3 г / л), так и свободные газы (до 25%). Основные конструктивные элементы расположены попарно: верхний и нижний полые поршни (поршни), цилиндры, клапаны клапанного блока.

Площадь между полыми поршнями меньше площади нижнего цилиндра, что способствует увеличению давления, позволяет перекачивать жидкую среду, содержащую газ, при движении плунжеров, жидкая среда снова сжимается, что предотвращает блокировку системы, не позволяет удалить газ из состава.

устройство-источник вакуумного насоса НВ 2БД

Как правильно выбрать насос: сравнение ШГН и ЭЦН

Что такое ШГН?

ШГН (Шнековый гидронасос) — это тип насоса, который использует винтовой ротор для перемещения воды. Он часто используется для перекачки жидкостей на крупных расстояниях и больших высотах. ШГН может работать на больших глубинах, что делает его идеальным для скважинных систем. Более того, ШГН требует меньше энергии, чем многие другие типы насосов.

При выборе ШГН следует обратить внимание на: глубину скважины; объем перекачиваемой жидкости в час; давление на выходе; мощность электродвигателя

Что такое ЭЦН?

ЭЦН (Электроцентробежный насос) — это тип насоса, в котором применяется центробежный ротор, который вращается в стационарном корпусе с внутренней оболочкой. ЭЦН используется для перекачки жидкостей среднего и высокого давлений, таких как нефть и газ. Он имеет низкий расход, высокую производительность и меньше общей гидравлической потери.

При выборе ЭЦН следует обратить внимание на: давление на выходе; мощность электродвигателя; состав и свойства перекачиваемой жидкости; частоту использования

Сравнение ШГН и ЭЦН

	ШГН	ЭЦН
Глубина скважины	глубокие скважины	мелкие/средние глубины
Объем перекачиваемой жидкости в час	большой	низкий
Давление на выходе	ниже, чем у ЭЦН	выше, чем у ШГН
Мощность электродвигателя	меньше, чем у ЭЦН	больше, чем у ШГН
Состав и свойства перекачиваемой жидкости	обычная вода без вредных примесей	нефть, газ и другие жидкости с высокой плотностью и вязкостью
Частота использования	частое использование	редкое использование

Когда выбираете между ШГН и ЭЦН, учитывайте целый ряд факторов, таких как требования к перекачиваемой жидкости, затраты на насос и его эксплуатацию, глубина скважины и т.д., чтобы определить наиболее подходящую модель насоса для вашей конкретной задачи.

Электрический двигатель установки

Производительность привода штангового СН зависит от работы электродвигателя, контролируемого специальным блоком управления. Это оборудование играет особую роль, так как при использовании установки могут возникать аварийные ситуации. К примеру, обрыв штанг, поломка редуктора, прорыв трубопровода, некачественная работа насоса, самозапуск СК после внезапного обрыва подачи электричества. СК имеет грузоподъемность 2-20 т на головке балансира.

В качестве источника электроэнергии для работы насосной установки используются короткозамкнутые электрические двигатели асинхронного типа. Для 3-фазных моделей серии АО характерно свойство влагоморозостойкости. Это относится и к модификациям электрических двигателей АО2 и АОП2.

Предназначение 3-фазных общепромышленных асинхронных электрических двигателей ремонтной серии АО2-9 связано с продолжительностью режима работы от сети. Такие типы электрических двигателей могут передавать энергию приводам разных механизмов. За счет них работают мельницы, вентиляторы, насосы, дымососы, станки, дробилки и т.д.

Электродвигатели серии АО незаменимы в нефтегазовой промышленности и других отраслях. Они выпускаются для разных климатических регионов, включая тропики, север и др. Модификации электрических двигателей могут быть совершенно разными.

Типы электрических двигателей подразделяются по разным критериям, включая мощность, способ монтажа, размещение и др. Предприятиями, выпускающими электродвигатели, проводятся доработки продукции по требованию клиента. В результате может быть изменен режим работы источника электроэнергии стандартной либо нестандартной формы исполнения.

Параметры подбора

Насосы для скважин легко отличить даже по внешнему виду. Они представляют собой вытянутый в длину цилиндр из нержавейки или пластика. Естественно, модели из нержавеющей стали дороже — сталь должна быть высокого качества (обычно это пищевая AISI304). Насосы в пластиковом корпусе намного дешевле. Хоть их делают из особого ударопрочного пластика, с ними обращаться надо аккуратно — ударные нагрузки он все-таки не очень хорошо переносит. Все остальные параметры придется подбирать.

Краткие технические характеристики насоса для скважины

Расход воды и производительность насоса

Чтобы вода в доме или на даче была с достаточным напором, необходимо оборудование, которое может доставить требуемый объем жидкости. Этот параметр называется производительностью насоса, измеряется в литрах или миллилитрах (граммах) в единицу времени:

• мл/с — миллилитры в секунду;
• л/мин — литры в минуту;
• л/ч или куб/ч (м³/ч) — литры или кубометры в час (один кубометр равен 1000 литров).

Скважинные насосы могут поднимать от 20 литров/мин до 200 литров/мин. Чем более производительный агрегат, тем больше потребляемая мощность и выше цена. Потому этот параметр выбираем с разумным запасом.

Один из ключевых параметров подбора скважинного насоса — производительность

Считается необходимое количество воды двумя методами. Первый учитывает количество проживающих людей и общий расход. Если живут в доме четыре человека, то расход воды в сутки будет по нормам 800 литров (по 200 л/чел). Если из скважины будет не только водоснабжение, но и полив, то необходимо добавить еще некоторое количество влаги. Общую сумму делим на 12 (не на 24 часа, потому что ночью водопроводом пользуемся по минимуму). Получаем сколько будем в среднем расходовать в час. Разделив его на 60, получаем требуемую производительность насоса.

Например, на семью из четырех человек и полив небольшого огорода уходит 1500 литров в сутки. Делим на 12, получаем 125 литров/час. В минуту это будет 2,08 л/мин. Если у вас часто бывают гости, воды может потребоваться немного больше, так что расход можем увеличить примерно на 20%. Тогда нужно будет искать насос с производительностью около 2,2-2,3 литра в минуту.

Высота подъема (напор)

Подбирая насос для скважины, вы неминуемо будете изучать технические характеристики. Там есть такие параметры как высота подъема и глубина погружения. Высота подъема — называется еще напор — расчетная величина. Она учитывает глубину, с которой насос будет качать воду, высоту, на которую ее надо поднять в доме, протяженность горизонтального участка и сопротивление труб. Рассчитывается по формуле:

Формула расчета напора насоса

Пример расчета требуемого напора. Пусть надо будет поднимать воду с глубины (место установки насоса) 35 метров. Горизонтальный участок составляет 25 метров, что приравнивается к 2,5 метрам подъема. Дом двухэтажный, наивысшая точка — душ на втором этаже на высоте 4,5 м. Теперь считаем: 35 м + 2,5 м + 4,5 м = 42 м. Эту цифру умножаем на поправочный коэффициент: 42 * 1,1 5 = 48,3 м. То есть, минимальный напор или высота подъема — 50 метров.

Если в системе водоснабжения дома присутствует гидроаккумулятор, в расчет берется не расстояние до высшей точки, а его сопротивление. Оно зависит от давления в емкости. Одна атмосфера приравнивается 10 метрам напора. То есть, если в ГА давление 2 атм, при расчете вместо высоты дома подставляете 20 м.

Глубина погружения

Еще один важный параметр в технических характеристиках — глубина погружения. Это величина, с которой насос может выкачать воду. Она изменяется от 8-10 м для совсем маломощных моделей до 200 м и больше. То есть выбирая насос для скважины, вам надо смотреть сразу на обе характеристики.

Для разных скважин глубина погружения разная

Как же определить, насколько глубоко надо опускать насос? Эта цифра должна стоять в паспорте на скважину. Она зависит от общей глубины скважины, ееразмера (диаметра) и дебита (скорости с которой прибывает вода). В общем случае рекомендации такие: насос должен находится ниже зеркала воды не менее чем на 15-20 метров, но лучше еще ниже. При включении насоса уровень жидкости снижается на 3-8 метров. Оставшееся над ним количество и выкачивается. Если насос очень производительный, он качает быстро, опускать его надо ниже, иначе он будет часто отключаться из-за отсутствия воды.

Диаметр скважины

Немаловажную роль в подборе оборудования играет диаметр скважины. Большая часть бытовых скважинных насосов имеет размеры от 70 мм до 102 мм. Вообще это параметр принято измерять в дюймах. Если так, то проще всего найти трех и четырех дюймовые экземпляры. Остальные поставляются на заказ.

Насос для скважины должен помещаться в обсадную трубу

ЭЦН: особенности и преимущества

ЭЦН — насос с электроприводом и центробежной силой, который используется для добычи нефти и газа.

В отличие от штанговых насосов, ЭЦН не имеет механических узлов и полностью герметичен, что позволяет ему работать на глубинах более 2500 метров и при температурах свыше 200 градусов Цельсия.

Основные преимущества ЭЦН:

• Высокая производительность
• Энергоэффективность
• Надежность и долговечность
• Уменьшение затрат на обслуживание и ремонт
• Снижение времени простоя скважины

Благодаря этим преимуществам, ЭЦН считается наиболее эффективным методом добычи нефти и газа на сегодняшний день.

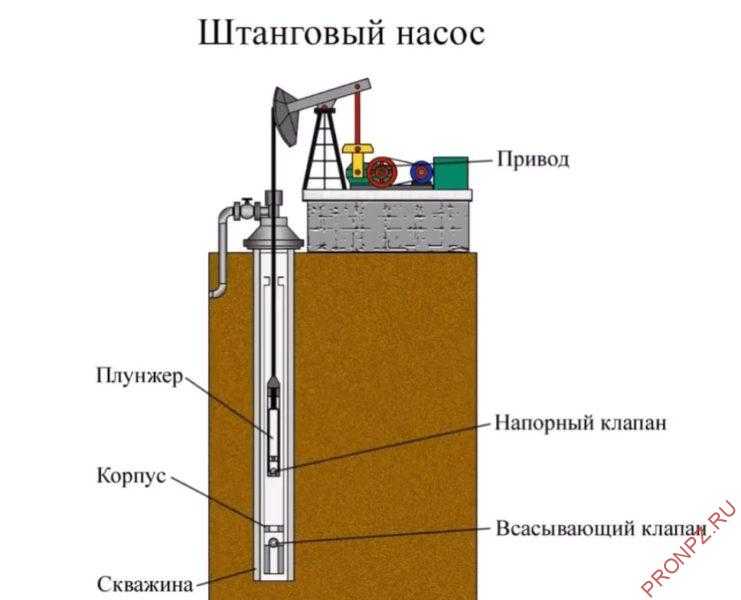

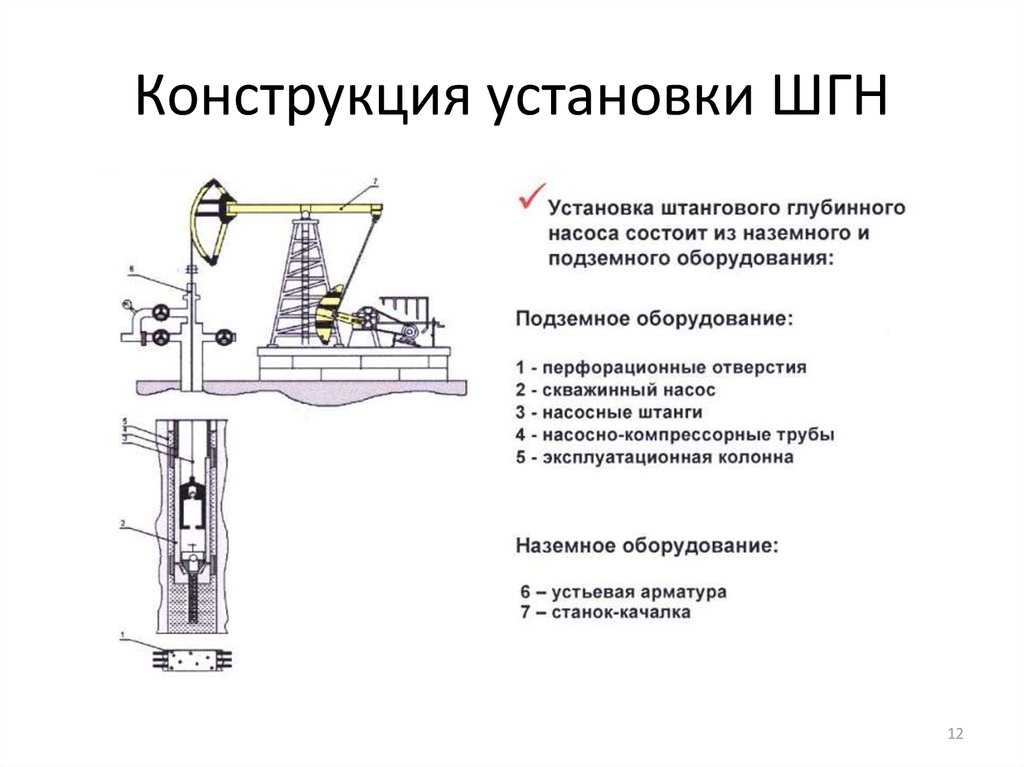

ШГН: устройство и принцип работы

ШГН – система подъема жидкости, в которой насосная установка располагается над колодцем, а сама жидкость поднимается за счет давления естественного газа в находящейся ниже зоны. В ШГН используется специальный насос, который называется газовым двигателем. Он работает на энергию сжатого газа, который поступает в специальный ресивер из добычной скважины.

Двигатель перемещает жидкость из колодца на поверхность при помощи гидравлических поршней. Жидкость и газ поднимаются вместе, а затем разделяются в специальном separator’e, где отделаются от газа. Система ШГН работает автономно и не требует электричества для работы.

Преимущества системы ШГН включают низкие затраты на эксплуатацию и отсутствие надобности в подаче внешней энергии. Она также может быть эффективно использована в низкопродуктивных, сильно запруженных скважинах, а ее дизайн позволяет использовать оборудование меньшего размера, чем в случае с ЭЦН.

• Газовый двигатель – устройство для подачи газа в ресивер и перекачивания жидкости из колодца
• Separator – специальное устройство, где происходит разделение газа и жидкости
• Низкие затраты – основное преимущество ШГН перед другими системами подъема жидкости

АНАЛИЗ РЕЗУЛЬТАТОВ ОПИ

Полгода работы USHGN с LP в пилотных испытаниях позволили дать предварительную оценку технологии и подвести итоги испытаний:

1. Удалось сравнить эффективность LRP и SC в полевых условиях. Удельная потребляемая мощность LRP ниже, чем у SC (экономия до 20%), время установки наземного блока после капитального ремонта сокращено с 4 часов до 40 минут (Таблицы 3, 4).

2. За полгода эксплуатации режим «Оптимизация» полностью протестировать не удалось из-за невозможности увеличения ходов сверх восьми в минуту из-за влияния вязкой эмульсии.

3. Коэффициент заполнения насоса согласно GMC не опускался ниже 0,95.

4. В ходе испытаний отказов скважинного оборудования не было, насос НН-57 отработал 160 суток до подъема по геолого-техническим замерам, при этом предыдущий средний МРП составлял 94 суток. Следует отметить, что правильное функционирование осложняется повышенным ЭЦН и образованием эмульсии. После заклинивания насоса и неправильной промывки его можно было запустить дистанционно, используя клиновой режим. Во избежание заклинивания установлен режим очистки насоса для очистки насоса от песка.

5. Достигнута цель по снижению трудозатрат: сокращено время монтажа и осуществлен переход на дистанционное управление режимом работы, что ранее было недоступно для приводов насос-насос насосной штанги.

6. Также появилась возможность организовать удаленный прием отчетов как в виде трендов по дням, неделям, месяцам, так и в виде текстовых отчетов за любой день работы системы.

7. Возможность удаленного управления из любой точки мира успешно протестирована.

8. Зимой введена в эксплуатацию ЛРП. В процессе работы системы температура окружающего воздуха упала до минимального значения -34 ° C. Установка производилась при температуре -23 °, осложнений, связанных с температурой окружающей среды, не зафиксировано.

Таблица 3. Эффект от экономии энергии Таблица 4. Эффект от сокращения времени установки и обслуживания

В период эксплуатации по необъяснимой причине произошел сбой настроек поста управления, что привело к отключению привода, что, по всей видимости, было связано с проделанными на тот момент работами на трансформаторе. После перезапуска ПО работа восстановилась.

Оценка экономической эффективности внедрения ЛП при анализе результатов опытно-промышленных испытаний на скважине была бы ошибочной. Короткие периоды контролируемой работы не позволяют провести оценку.

ВЫВОДЫ И РЕКОМЕНДАЦИИ

Главное преимущество технологии заключается в уникальной мобильности ЛП, что было подтверждено в практических условиях. Интеллектуальный алгоритм контроллера станции управления, основанный на анализе ваттметрограмм, продемонстрировал способность поддерживать режим максимальной подачи насоса в границах технических характеристик подземного и наземного оборудования. Способность станции управления передавать не только текущую информацию, но и историю событий в режиме реального времени позволила оптимизировать процесс закачки химреагента для разрушения эмульсии. Полностью исчезла необходимость в проведении исследования скважины с применением динамографа и эхолота. Немаловажным преимуществом служит и то, что почти все движущиеся механизмы LRP закрыты, что повышает уровень безопасности при эксплуатации данного оборудования.

Однако обнаружились и недостатки ЛП. Основным из них, и довольно серьезным стала малая длина хода привода, по причине которой приходилось переходить на режимы с повышенным числом качаний или применять плунжер с увеличенным диаметром. Такие режимы эксплуатации ШГН значительно повышают усталостные нагрузки на штанги, что увеличивает вероятность их обрыва и снижает ресурс эксплуатации. В свою очередь увеличение числа двойных ходов штока при эксплуатации наклонных скважин привело бы к увеличению износа штанг и НКТ и, соответственно, к повышению частоты отказов оборудования. Как показал вышеописанный пример испытаний LRP, увеличение числа двойных ходов штока осложняет эксплуатацию и скважин, осложненных образованием эмульсий. Следует отметить, что конструкторы компании-производителя UNICO хорошо понимают проблемы, связанные с конструктивными недостатками LRP, и по итогам ОПИ приступили к разработке привода большей длиной хода, что должно сделать данное оборудование более конкурентоспособным.

Безусловно, руководствуясь результатами работы одной установки в течение шести месяцев, было бы неправильно делать вывод о необходимости повсеместного тиражирования технологии. Но основываясь на том, что в течение этого времени удалось достичь всех поставленных целей и оценить неоспоримые преимущества LRP на реальном месторождении, а также, учитывая успешный опыт эксплуатации ЛП за рубежом (в чем имели возможность убедиться специалисты компании), очевидна целесообразность тиражирования данной технологии. Возможно, на первом этапе в ограниченном объеме.

Областью применения для данного оборудования могли бы стать скважины с нестабильным или снижающимся притоком (после ГТМ), скважины в пробной эксплуатации, в отношении которых необходимо оценить целесообразность обустройства; месторождения в труднодоступной местности, куда затруднена доставка грузов (вес LRP – 1,7 т); низкодебитные скважины, осложненные мехпримесями; скважины часто-ремонтируемого фонда.

Процесс испытания проходил под постоянным контролем представителей фирмы-производителя и компании-поставщика. Стало очевидным, что данное оборудование нуждается в контроле высококвалифицированного персонала, в большей части это касается настроек станции управления. Подавляющее число манипуляций с установкой представители фирмы выполняли дистанционно из других регионов и даже государств в любое время суток.
