Открытие электромагнитной индукции

Магнитная стрелка

Зачастую для изучения магнитного действия тока используют магнитную стрелку (рисунок 2).

Рисунок 2. Магнитная стрелка

• Она имеет два полюса: северный (обозначается буквой $N$, окрашен в синий цвет) и южный (обозначается буквой $S$, окрашен в красный цвет)
• Также у нее имеется ось — линия, соединяющая полюсы

Такая стрелка является основной частью любого компаса. Его функционирование возможно, так как наша планета обладает собственным магнитным полем.

{"questions":,"answer":}}}]}

В ходе опытов магнитную стрелку обычно помещают на острие (конец иглы или булавки). Так она сможет свободно поворачиваться в горизонтальной плоскости (рисунок 3).

Рисунок 3. Использование магнитной стрелки

Правило Буравчика

Расположим рядом с проводником несколько магнитных стрелок и пустим в проводнике ток — стрелки сориентируются в магнитном поле проводника (рис. 3.1, а). Северный полюс каждой стрелки укажет направление вектора индукции магнитного поля в данной точке, а значит, и направление магнитных линий этого поля.

С изменением направления тока в проводнике изменится и ориентация магнитных стрелок (рис. 3.1, б). Это означает, что направление магнитных линий зависит от направления тока в проводнике.

Рис. 3.1. Определение направления линий магнитной индукции магнитного поля проводника с током с помощью магнитных стрелок

Определять направление линий магнитной индукции с помощью магнитной стрелки не всегда удобно, поэтому используют правило буравчика:

Если вкручивать буравчик по направлению тока в проводнике, то направление вращения ручки буравчика укажет направление магнитных линий магнитного поля тока (рис. 3.2, а);

или иначе:

Если направить большой палец правой руки по направлению тока в проводнике, то четыре согнутых пальца укажут направление магнитных линий магнитного поля тока (рис. 3.2, б).

Рис. 3.2. Определение направления линий магнитного поля проводника с током с помощью правила буравчика

От чего зависит модуль индукции магнитного поля проводника с током

Вспомните: магнитное действие проводника с током первым обнаружил X. Эрстед в 1820 г. А вот почему это открытие не было сделано раньше? Дело в том, что с увеличением расстояния от проводника магнитная индукция созданного им поля быстро уменьшается. Поэтому, если магнитная стрелка расположена не вблизи проводника с током, магнитное действие тока почти незаметно.

Рис. 3.3. Линии магнитной индукции магнитного поля прямого проводника с током. Проводник расположен перпендикулярно плоскости рисунка; крестик означает, что сила тока в проводнике направлена от нас

Магнитная индукция зависит также от силы тока: с увеличением силы тока в проводнике магнитная индукция созданного им магнитного поля увеличивается.

Магнитное поле катушки с током

Свернем изолированный провод в катушку и пустим по проводу ток. Если теперь вокруг катушки разместить магнитные стрелки, то к одному торцу катушки стрелки повернутся северным полюсом, а к другому — южным (рис. 3.4). Это означает, что около катушки с током существует магнитное поле.

Рис. 3.4. Исследование магнитного поля катушки с током с помощью магнитных стрелок

Как и полосовой магнит, катушка с током имеет два полюса — южный и северный. Полюсы катушки расположены на ее торцах, и их легко определить с помощью правой руки:

Если четыре согнутых пальца правой руки направить по направлению тока в катушке, то отогнутый на 90° большой палец укажет направление на северный полюс катушки, то есть направление вектора магнитной индукции внутри катушки (рис. 3.5).

Рис. 3.5. Определение полюсов катушки с током с помощью правой руки

Сравнив магнитные линии постоянного полосового магнита и катушки с током, увидим, что они очень похожи (рис. 3.6). Заметим: магнитная стрелка, подвешенная катушка с током и подвешенный полосовой магнит ориентируются в магнитном поле Земли одинаково.

Подводим итоги:

Около проводника с током существует магнитное поле. Магнитная индукция поля, созданного током, уменьшается с увеличением расстояния от проводника и увеличивается с увеличением силы тока в проводнике.

Направление линий магнитной индукции магнитного поля проводника с током можно определить с помощью магнитных стрелок или правила буравчика.

Катушка с током, как и постоянный магнит, имеет два полюса. Их можно определить с помощью правой руки: если четыре согнутых пальца правой руки направить по направлению тока в катушке, то отогнутый на 90° большой палец укажет направление на ее северный полюс.

Рекомендую подробно изучить предметы:

Физика Атомная физика Ядерная физика Квантовая физика Молекулярная физика

Ещё лекции с примерами решения и объяснением:

• Шунт и добавочное сопротивление
• Электродвижущая сила
• Электрические измерительные приборы
• Электрическое поле Земли
• Закон Ома для цепи переменного тока с последовательным соединением сопротивлений
• Сила и закон Ампера
• Закон взаимодействия прямолинейных параллельных проводников с током
• Сила Лоренца

Открытие связи между электричеством и магнетизмом

Изначально электрические и магнитные явления рассматривались отдельно, связь между ними не наблюдалась.

Магнитные явления относились к взаимодействию постоянных магнитов и к магнитному полю Земли, электрические явления относились к электризации тел и взаимодействию электрических зарядов, а также к атмосферному электричеству.

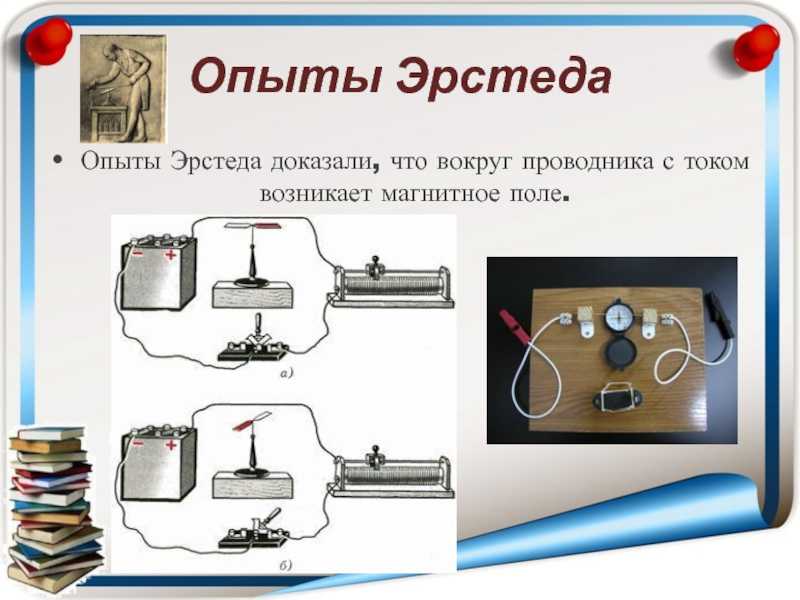

Первое свидетельство связи электричества и магнетизма получил Х. Эрстед в 1819 г.: он доказал, что проводник с током порождает вокруг себя поле, которое является магнитным (хотя самого понятия «магнитного поля» тогда еще не существовало). А в 1820 г. А. Ампер показал, что два провода, по которым идет ток, взаимодействуют друг с другом. В том же году Ж.-Б. Био и Ф. Савар опубликовали закон, названный впоследствии их именем, который описывал магнитное поле любого проводника с током. Таким образом было доказано, что магнитное поле может порождаться электрическим током.

Рис. 2. Опыт Эрстеда.

Концепция физического поля

Детальный анализ электрических и магнитных характеристик материи привел Фарадея к радикально новой фундаментальной идеи — идеи поля. Другие физики рассуждали в терминах «обычного притяжения и отталкивания». На сознание ученых все еще сильно влияли успехи Ньютона, формула закона притяжения которого так потрясающе
исполнялась в небесной механике.

Подобный этой формуле закон Кулона позволил создать математическую теорию электростатики и магнитостатики. Ампер сумел вписать в эту схему и электромагнетизм.
Необходимо было сделать обобщение закона Ампера, чтобы он описывал индукционные явления, выявленные Фарадеем.

Этой целью задался Вильгельм Вебер, который сумел вывести формулу взаимодействия частиц, имеющих электрический заряд.

Но эта формула включала не только заряды частиц и их расположение, но также скорость и ускорение, что делало ее тяжелой для расчетов и совершенно непохожей на формулы Ньютона и Кулона.

Фарадей полностью отказался от этих идей и ввел принципиально новый объект — физическое поле. В понимании Фарадея поле — это то, что распространяется с некоторой скоростью в пространстве, излучается, вступает во взаимодействие с объектами материального мира

По мнению Эйнштейна, это была, пожалуй, самая оригинальная идея, самое важное открытие со времен Ньютона.

Пространство рассматривалось Ньютоном и другими учеными как пассивное вместилище тел и электрических зарядов. У Фарадея же пространство участвует в явлениях — оно как раз и представляет собой сосредоточение явлений.

Работами Фарадея, Ленца и других ученых в области электромагнетизма была подготовлено то звено в развитии науки, на базе которого исследованиями английского физика Д. Максвелла была завершена теоретическая разработка классической электродинамики.

Ампер и начало электродинамики

Наиболее значительный вклад в развитие электромагнетизма внес французский ученый Андре Мари Ампер (1775–1836), который назвал новую отрасль физики «электродинамикой», и это название сохранилось до наших дней.

Ампер

Повторив опыты Эрстеда, Ампер установил так называемое «Правило пловца» для определения отклонения магнитной стрелки магнитным полем электрического тока.

Основательные экспериментальные и теоретические исследования взаимодействия тока и магнита привели Ампера к открытию правил взаимодействия электрических токов и к формированию теории магнетизма.

В основу этой теории он положил гипотезу, согласно которой магнитные взаимодействия — это взаимодействия круговых электрических токов, тем самым установив тесную взаимосвязь между электричеством и магнетизмом.

Открыв явление взаимодействия токов, он установил в 1823 г. основной закон электродинамики — закон Ампера, определяющий силу взаимодействия между проводниками с током.

Уже в 1820 г. Ампер доказал, что магнитное действие электричества может быть использовано для измерения силы тока, и тем самым подтвердил одно из важнейших последствий открытия Эрстеда — начало количественных исследований электрического тока.

К этому выводу пришел и немецкий физик Иоганн Кристиан Поггендорф (1796–1877), основоположник одного из ведущих физических журналов «Анналы физики», который построил в 1821 г. один из первых гальванометров, что давал количественные показатели, а в 1826 г. ввел зеркальный отсчет в электроизмерительных приборах.

Иоганн Поггендорф изобретатель реостата

Ответы на вопрос

Отвечает Цынгина Полина.

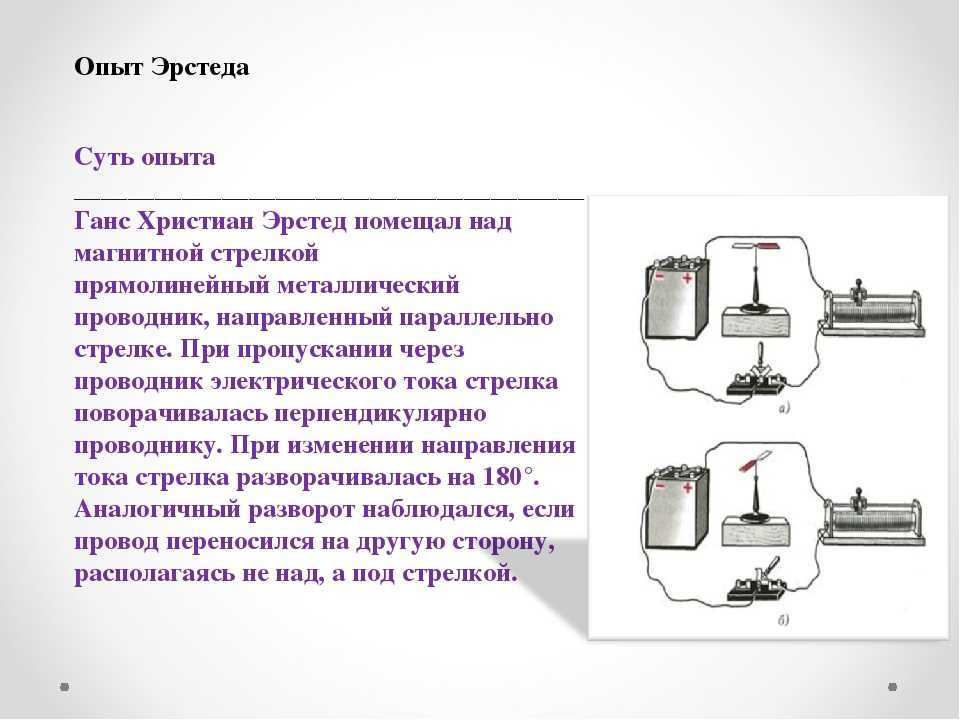

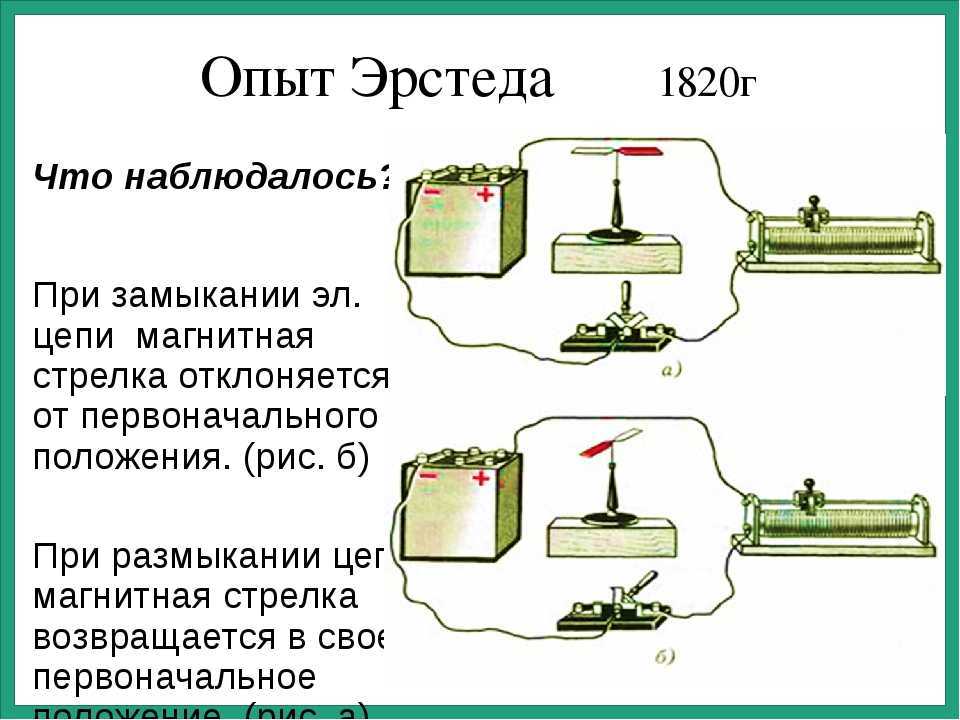

Ганс Кристиан Эрстед помещал над магнитной стрелкой прямолинейный металлический проводник, направленный параллельно стрелке. При пропускании через проводник электрического тока стрелка поворачивалась почти перпендикулярно проводнику. При изменении направления тока стрелка разворачивалась на 180°. Аналогичный разворот наблюдался, если провод переносился на другую сторону, располагаясь не над, а под стрелкой.Принято считать, что это открытие было совершенно случайно: профессор Эрстед демонстрировал студентам опыт по тепловому воздействию электрического тока, при этом на экспериментальном столе находилась также и магнитная стрелка

Один из студентов обратил внимание профессора на то, что в момент замыкания электрической цепи стрелка немного отклонялась. Позднее Эрстед повторил опыт с более мощными батареями, усилив тем самым эффект

При этом сам он в своих поздних работах отрицал случайный характер открытия: «Все присутствующие в аудитории — свидетели того, что я заранее объявил о результате эксперимента. Открытие, таким образом, не было случайностью…
