Инструкция по охране труда при работе с электролобзиком в школе

Виды и режим работы пилок

Качество работы зависит от правильно подобранной режущей детали для распила различных видов материала. Пилки отличаются по форме и разводке, имеют различную высоту и направление зуба. При выборе пилки для электролобзика необходимо руководствоваться следующими правилами:

Для прямолинейного пропила используется пилка, полотно которой характеризуется как самое широкое. Для криволинейного распила или реза с закруглением используется пилка, полотно которой характеризуется как среднее.
Чистый прямолинейный распил материала из дерева выполняется с помощью стандартной пилки, зубья которой имеют среднюю величину и направлены вверх. Длина пилки зависит от толщины материала. Если качество распила не имеет значения, то для осуществления обычного распила можно включить маятниковое движение, что позволит увеличить скорость работы лобзика. Для грубого распила твердого материала рекомендуется использовать насадки с широким полотном и большим зубом.
Для грубого распила и неровного реза используются пилки с большим зубом. Распил деревянного материала большой толщины должен производиться в два подхода. При распиле инструмент следует крепко держать, так как при работе с толстым материалом повышается вибрация и отдача в результате ударов пилки о рабочую поверхность.
Для распила ДСП и ламинированных поверхностей рекомендуется использовать пилку с обратным резом. Такая пилка не оставляет сколов на лицевой стороне материала. Если используется для распила насадка с мелким зубом, то работу необходимо выполнять строго по тыльной стороне распилочного материала. Оба способа могут быть выполнены на максимальной скорости инструмента.
Прямолинейный распил металла выполняется специальной пилкой с мелким зубом. Внешне режущее полотно схоже со стандартной ручной ножовкой по металлу. Данный вид пилки отличается тем, что производит чистый распил без дефектов. Однако при распиле других материалов скорость реза значительно уменьшается, что приводит к быстрому нагреву инструмента. Опытные мастера рекомендуют при распиле тонколистового металла использовать лист фанеры. Фанеру заранее размещают на рабочей поверхности, надежно крепят к столику и поверх него укладывают тонколистовой металл. Такой способ резки предупредит разрыв и деформацию заготовки.
Специалисты предпочитают работать с деревом при помощи пилки, зубья которой направлены вниз, такая пилка не деформирует поверхность распилочного материала. Чтобы не повредить лицевую сторону поверхности материала, рез следует производить с тыльной стороны. Чтобы произвести обычный прямолинейный рез при помощи пилки, зубья которой направлены вниз, требуется опыт, так как в процессе работы ощущается повышенная отдача и высокая вибрация.
Для распила кафельной и керамической плитки используют нестандартную пилку, а именно пилку без зубьев. Резку плитки с помощью лобзика выполняют крайне редко, связано это с большим расходом материала. Используют только в тех случаях, когда требуется сделать криволинейные резы.
Пластик и оргстекло распиливают пилкой мелкими зубьями вниз. Полотно пилки среднее. Для выполнения ровного реза маятниковый ход желательно отключить. Распил необходимо выполнять со средней частотой. Для того чтобы избежать перегрева пилки и инструмента, необходимо использовать охлаждение. Скорость должна соответствовать 30–40% от максимально возможной скорости инструмента.

Несмотря на многофункциональность электрического лобзика, опытные мастера рекомендуют использовать для распила плитки и металла другие инструменты.

Изучив основные техники распила при помощи электрического лобзика, новичку не составит труда правильно произвести рез не только различных материалов, но и выполнить распил прямолинейных, криволинейных и фигурных элементов. Применяя правила безопасности и техники распила, можно решить практически любую задачу, связанную с резом, независимо от вида материала и опыта.

Если электрический лобзик применяется для распила пластика, оргстекла и материалов из дерева, то инструмент при правильном использовании и надлежащем уходе прослужит более 5 лет.

Лобзик используется повсеместно: для разделки листовых материалов, подготовки покрытий и получения вырезов в различных по твёрдости материалах

Работать им несложно, но существует ряд моментов, которые важно знать каждому оператору

Для сохранения здоровья своего и окружающих людей, а также сбережения самого инструмента важно учитывать технику безопасности

Правила техники безопасности

Правила безопасности должны соблюдать не только новички, но и опытные мастера. Соблюдение техники безопасности позволит не только предупредить травмы, но и облегчить процесс работы, а также повысить производительность и качество работы.

Работа лобзиком начинается с внимательного осмотра инструмента с целью убедиться в исправности инструмента и целостности силового кабеля.
Запрещено касаться руками движущейся части инструмента в попытке проверить ее жесткость и прочность установки, если кабель питания находится в розетке.
Выполнять работу следует в перчатках и защитных очках.
Запрещено выполнять распилочные работы в нетрезвом состоянии.
Все работы электрическим лобзиком должны выполняться в сухом помещении.
Рабочий материал перед распилом следует надежно зафиксировать на верстаке. Неподвижность материала увеличит производительность и повысит качество реза.
В процессе распила не следует прилагать какие-нибудь усилия с целью увеличить скорость. Подталкивая инструмент вперед, вы рискуете поломать пилку, а это может нанести непоправимый ущерб здоровью. Инструмент в процессе резки должен сам прокладывать путь, плавно продвигаясь вперед. Задача мастера – задавать и поддерживать нужное направление.
Запрещено использовать для распила затупившуюся пилку. Пилка с затупившимися зубьями снижает скорость распила, деформирует лицевую и тыльную поверхности материала. Более того, затупившаяся пилка повышает нагрузку электропривода, что приводит к преждевременному выходу инструмента из строя.
По завершении работы, инструмент необходимо тщательно очистить и продуть воздухом. Хранить инструмент рекомендуется в сухом месте.

Соблюдение вышеперечисленных правил поможет избежать травм при работе с электрическим лобзиком и увеличит эксплуатационный срок инструмента.

После работы: техника безопасности при работе с лобзиком

Когда запланированная операция завершена, важно убедиться в отсутствии поломки лобзика. Его надлежит очистить от грубых загрязнений, продуть от опилок и пыли и протереть влажной (не мокрой!) ветошью

После высыхания инструмент убирается в тёплое и сухое место, желательно в индивидуальной упаковке. Это сохранит его от отсыревания при хранении, что скажется на безопасности при дальнейшем включении.

Сценарии на рождество для детей школьного возраста
Укажите факторы природной и социальной среды кратко
Должностная инструкция ведущего программиста школы
Каковы различные понятия национальной гордости кратко
Стекло области применения кратко

Принципы правильной работы

После того как лобзик куплен, мастер должен научиться им пользоваться. Лобзик инструмент простой. Но даже молотком – чего уж проще – можно пользоваться по-разному.

В использовании лобзика у мастера есть «три степени свободы». Мастер должен:

Правильно выбрать оснастку (пилку).
Установить оптимальную амплитуду подкачки и скорость вращения электродвигателя.
Использовать наиболее подходящие приёмы работы.

По каждому пункту можно говорить долго, но мы постараемся выделить основное.

Выбор оснастки

Разновидностей пилок выпускается и продаётся великое множество. Они отличаются сортом стали, из которой изготовлены, длиной и шириной полотна, формой и размером зуба:

Чем твёрже материал, который нужно распилить, тем мельче должен быть зуб на выбранной пилке.
Для криволинейного реза пилку нужно выбирать узкую. Для распила по прямой – как можно шире.
Длина подбирается исходя из толщины заготовки, которую нужно распилить.

Особенно много различных пилок выпускается для работ с древесиной. Для быстрого поперечного реза выбирайте пилку с крупными разведёнными зубьями. Крупный шаг позволяет пилить очень быстро, но даём много сколов. Для чистого реза зуб должен быть поменьше.

Пилки для резки металла очень похожи на обычное ножовочное полотно по металлу.

Подкачка и скорость

Подкачка может значительно увеличить скорость распиливания. Обычно её включают, когда нужно побыстрее распилить большую деревянную деталь по прямой. В остальных случаях она не особо помогает и даже может затруднить работу или ухудшить качество распила.

Фигурное выпиливание производится с полностью отключенной подкачкой. Общих рекомендаций здесь дать нельзя. Нужно пробовать разные режимы. Самое правильное решение – вначале потренироваться на каких-нибудь обрезках материала.

Неопытные мастера стремятся работать с лобзиком сразу на максимальной скорости. Это неправильно.

При резке пластиков пилка может на большой скорости сильно нагреваться и пластик начнёт плавиться. Не все металлы любят большие скорости.

Приёмы работы

Как уже многократно говорилось, электрический лобзик – инструмент для множества применений. Однако многообразие ситуаций сводится всего к трём случаям: пиление по прямой, криволинейный рез и вырезание отверстий.

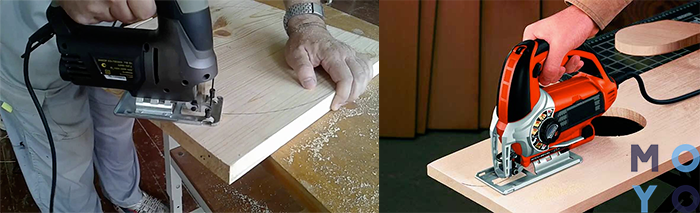

Прямолинейный рез

Это наиболее простой случай. Намечаете карандашом линию и плавно ведёте по ней лобзик. Встроенный лазерный указатель окажется здесь более, чем полезен. Иногда для такой работы может пригодиться параллельный упор, который закрепляется на станине лобзика.

Скорость пилки может быть максимальной. Подкачка ещё больше увеличит быстроту реза.

Чтобы выдерживать прямую линию, приходится всё время «подруливать» лобзиком. Но даже самая тщательная «наводка» даёт посредственный результат. В этом виде работ лобзик и по качеству реза, и по скорости проигрывает циркулярной пиле.

Криволинейный рез

Такие резы – родная стихия электрических лобзиков. Они для этого «рождены».

Главный секрет успеха – не спешить. Тщательно нанесите на деталь разметку. Удобно наклеить на поверхность заготовки малярный скотч и нарисовать линии карандашом. Ведите лобзик по линии разметки, поворачивая его с некоторым опережением. Изгибы малого радиуса нужно проходить особенно медленно, чтобы на каждый ход пилки продвижение вперёд было минимальным.

Вырезание отверстий

Это одна из тех операций, в которых лобзик не имеет конкурентов. Типичные примеры: вырезать отверстие в столешнице для установки варочной панели или мойки, проделать отверстие в стенке шкафа для розетки и ещё тысячи подобных случаев.

Чтобы вырезать отверстие в детали, сначала нужно с помощью дрели просверлить одну или несколько «стартовых» дырочек. В них помещается пилка лобзика и распил начинается и заканчивается в этом отверстии.

Если предстоит вырезать очень большое окно, удобнее выпиливать его частями.

Пиление под углом к поверхности детали

Все описанные выше пропилы можно делать не только перпендикулярно поверхности, но и под произвольным углом вплоть до 45 градусов к плоскости детали. Нужда в таких спилах возникает, например, если нужно соединить две детали «на ус».

Нюансы прямолинейного выпиливания

Для раскроя материала по прямой линии часто используют направляющую шину или параллельный упор. Такие дополнительные приспособления намного облегчают рабочий процесс и позволяют повысить качество разреза.

Направляющая шина

Такое вспомогательное устройство представляет собой металлическую линейку, в которой находится паз для установки специальной подошвы и электролобзик.

Перед началом работы выполняется разметка материала. После этого

Изначально выполняется разметка материала. После этого по линии фиксируется шина. Электрический инструмент легко движется по приспособлению, осуществляя точные и ровные разрезы.

Параллельный упор

Все модели электрических лобзиков в опорной подошве имеют специальное отверстие для установки специальной штанги параллельного упора. Приспособление можно приобрести в специализированном магазине, но часто оно входит в комплектацию к инструменту.

Параллельный упор обеспечивает ровный раскрой различных заготовок. Но использование такого устройства требует некоторых условий:

при передвижении инструмента по полотну необходимо достаточно плотно прижимать подошву;
поверхность, по которой будет передвигаться прибор должна быть абсолютно ровной.

Конструкция параллельного упора должна быть достаточно прочной и крепкой. Установка приспособления на приборы, которые могут при резке отходить в сторону не рекомендуется.

Назначение лобзика

Задача лобзика – производить ровные и криволинейные резы протяженной длины в листовом материале. Точные линии разделения выполняются им достаточно быстро. Сфера применения:

материалы – дерево и пиломатериалы, полимеры, композиты, тонкий листовой металл и керамика (при наличии соответствующей пилки);
тип реза – горизонтальный, вертикальный, а также работа на весу;

точность – любая требуемая, при работе с определенной скоростью и толщиной пилы.

Качество получаемой линии раздела напрямую зависит от величины зубцов и величины из разводки, а также её толщины. Для регулирования криволинейности оператору следует изменять скорость колебания пилы и скорость движения инструмента относительно материала.

Техника безопасности при работе с лобзиком электрическим

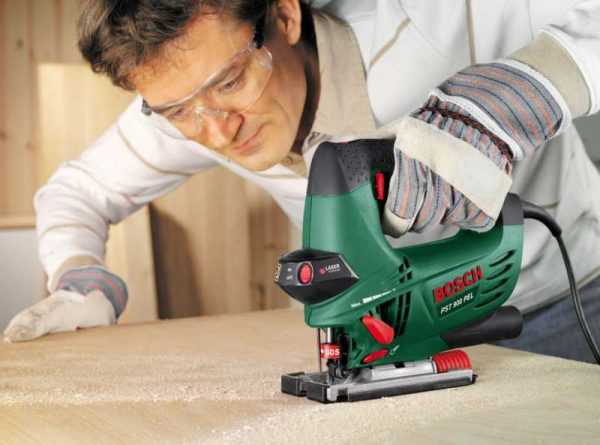

Рис. 1. Электролобзик.

Следует различать разницу работы на производстве и в бытовых условиях дома, разница заключается в том, что на предприятии сохранения здоровья работника предприятия отвечает специально назначенные люди – инженера по технике безопасности, у которых на каждый вид работы составлен конспект инструктажа в котором расписано, как нужно работать с инструментом. Специальные инструкции утверждаются главным инженером и руководителем предприятия.

Виды инструктажа

Самый первый, который проводится при поступлении на работу – вводный, который знакомит работника режимом работы предприятия, соблюдением условий личной гигиены и распорядка дня, правами и обязанностями. Инструктаж проводится под роспись инструктируемого в специальной книге.

Второй – первичный инструктаж на рабочем месте. Этот вид включает конкретные требования безопасности труда на рабочем месте, на котором будет выполнять задания будущий работник. Сюда же включаются правила по электробезопасности, пожарная безопасность, правила эвакуации.

Третий – целевой, обучение безопасным приемам труда. Цель инструктажа в обучение работника безопасным приемам работы на рабочем месте. Инструктаж проводит опытный мастер совместно с наставником. После этого обучающийся, сдает тест проверки применения навыков инструктору или мастеру, при положительной оценке, допускается до самостоятельной работы.

Четвёртый вид инструктажа – повторный, этот вид инструктажа проводится с работниками для закрепления навыков и знаний, полученных при прохождении первичного инструктажа. Проводится 1 раз в 6 месяцев.

Пятый получил название – внеплановый. Проводится при изменении или вводе в действие законодательных и правовых актов, которые повлияют на изменение инструкции по технике безопасности, также если на предприятии произошло изменение технологии производства, модернизация или замена оборудования.

Инструктажи и допуск к работе регистрируются в специальных журналах за подписью обучающегося работника.

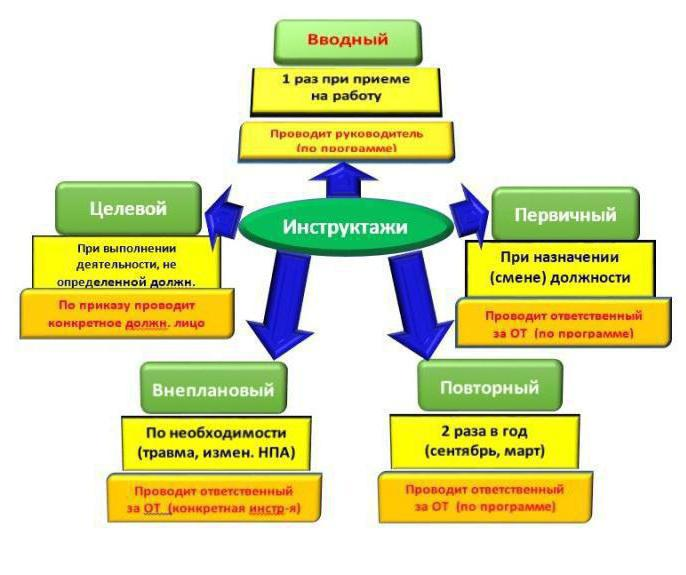

Рис. 2. Наглядный плакат по видам инструктажа на предприятии.

Как работать электролобзиком: особенности и правила

При прямом резе или выпиливании круговых отверстий важно правильно подобрать нужный режим. От этого зависит и качество резки, и сохранность самого инструмента

Опытные мастера интуитивно чувствуют работу инструмента, но есть основные рекомендации по работе с различными материалами.

Работа с деревом. Многим мастерам кажется очевидным, как надо работать электролобзиком по дереву. Но есть нюансы. К примеру, для мягких пород древесины целесообразнее выполнять распил на высокоскоростном режиме. Чем плотнее и тверже дерево, тем ниже должна быть скорость перемещения пилки. Маятниковый ход 1й ступени следует подключать при работе с заготовками более 3 см, а если толщина доски более 5 см, то лучше переключиться на 2 ступень и выше. Например, модель GRAPHITE 58G061 в маятниковом режиме может справиться с доской до 65 мм.

Интересный факт: многие модели электролобзиков, например, Sparky TH 60E, оснащены функцией маятникового движения. Эта функция позволяет пилке перемещаться не только вверх-вниз, но и немного в стороны. Многоступенчатое маятниковое движение используют только при прямом распиле, для габаритных заготовок или большого объема распила, когда нужна производительность, а чистотой реза можно пренебречь. Скорость пильных операций при маятниковом режиме серьезно увеличивается при небольшой потере качества.

Резка металла. Распил металла производится на низкоскоростном режиме без применения маятникового механизма. Для улучшения качества реза и снижения нагрузок на инструмент рекомендуется подавать на линию распила специальный состав — воду, перемешанную с машинным маслом. Кроме того, обязательно нужно делать паузы в работе для охлаждения инструмента. Отлично зарекомендовал себя для таких операций Makita JV0600K — к нему можно подключить пылесос для сбора опилок.

Резка пластика. Сложность распиловки пластика и аналогичных материалов, типа оргстекла или текстолита, состоит в хрупкости обрабатываемых материалов. Несмотря на невысокую твердость, они могут деформироваться, растрескиваться или скалываться. Поэтому пилить их лучше медленно, с применением мелкозубчатой пилки.

Работа с другими материалами. Бытовой электролобзик часто применяется для разреза или скругления кафельной и керамической плитки. Прочность ее невелика, поэтому скорость обработки нужно выставлять небольшую, избегая ударных нагрузок.

В любом случае, пытаясь распилить материал, «поведение» которого неизвестно, нужно учитывать его прочность, толщину и твердость. Чтобы понимать, как лучше всего настроить на этот материал электролобзик, нужно опробовать и разные режимы на неответственных участках заготовки, и работу различных пилок.

Здесь можно посмотреть ключевые параметры электролобзиков от ведущих компаний:

Bosch PST 750 E
Makita 4327
Hitachi CJ65V3
Обороты (в минуту)
500-3100
500-3100
3000
Маятниковый механизм
имеется
отсутствует
отсутствует
Глубина пропила дерево/сталь, мм
75/5
65/6
65/6
Мощность, Вт
530
450
400
Вес, кг
2
1,8
1,5

Особенности подготовки электролобзика к работе

Выбор пилки. Один из основных параметров качественной распиловки — правильно подобранная пилка. Для каждого материала предусматривается соответствующий тип этого режущего инструмента:

Если требуется сделать прямой распил древесины, то следует выбрать полотно со средними (или крупными) зубцами. Такой пилкой можно резать паркет, ламинат, доску. Лучше использовать пилки с широким полотном. На некоторых моделях пил можно увидеть специальный значок — clean for wood — так производители маркируют изделия для обработки древесины. Ими проще управлять, не затрачивая чрезмерных усилий. Обеспечить ровный распил поможет функция плавного пуска — двигатель разгоняется постепенно, без рывков;
Для металла лучше взять узкую пилу с мелкими зубьями. Толщина пропила в металле обычно от 3 до 5 мм. Наиболее прочные сплавы и нержавейку резать проще полотном с самыми мелкими зубьями. А для прочного пластика и цветных металлов можно выбрать более крупный размер зуба. Пилки для таких операций маркируются надписью — for metal;
Керамику или кафельную плитку обрабатывают полотном без зубов. Вместо них на пилке нанесен абразивный состав, чаще всего — алмазное напыление. Инструмент аккуратно закругляет края и делает прямолинейный разрез. Узнать полотно не сложно. Помимо отсутствия зубов, боковая поверхность имеет маркер — special for ceramics;
Выполнить фигурное пиление проще всего с помощью узкой и тонкой пилки с мелким зубом. Такое полотно не зажимается при поворотных операциях, что способствует точной, без погрешностей, резке. Одним из лучших инструментов для фигурной резки считают Hitachi CJ65V3 — этому лобзику «по зубам» даже резная мебель.

Как вставить пилку в электролобзик. Правильно закрепить пилку нужно не только для точной резки, но и для недопущения травм при работе. Электролобзики выпускаются с различными видами креплений пильного полотна:

Колодочное. Самый применяемый вид зажима. Полотно вставляется в колодку и зажимается до упора двумя винтами. Затягивать винты нужно аккуратно, не допуская перекоса пилки. Замена затупленного полотна происходит так же просто — ослабляются винты, вытаскивается пилка, на ее место вставляется новая.
Винтовое. В таких устройствах пилка помещается в зажим и затягивается одним винтом. Меняется полотно быстро и без усилий. Главное в установке — проверить угол вставленной пилы. Специалисты рекомендует не затягивать винт до предела — это приведет к излишней вибрации полотна.
Быстрозажимное. Не относится к универсальным. Такое крепление применяется только для определенного типа пилок. К тому же, у пользователей бывают нарекания на надежность фиксации пилки. Установка и замена полотна выполняется так: оттягивается рычажок на зажиме, вытаскивается затупленное полотно, вставляется новое, защелкивается, рычажок возвращается на место.

Правила использования лобзика

Электрический лобзик широко используется для прямого и криволинейного распила. Применяется для реза ламината, паркетной доски, ДСП, пластика, оргстекла, металла, кафельной и керамической плитки. Качество распила зависит не только от опыта мастера, но и от техники. Распилочные мероприятия должны выполняться на специальном пильно-резочном столике, который можно соорудить самостоятельно или приобрести в готовом виде в специализированных магазинах. Рабочее место должно иметь довольно хорошее освещение.

Важно, чтобы разметка на обрабатываемой поверхности материала была четкой. Мастера производят распил при помощи лазерной направляющей, а также при помощи таких дополнительных приспособлений, как циркуль упорный, упорная линейка, шина направляющая и антисколовая прокладка

Для свободного распила лобзиком необходимо инструмент установить так, чтобы его режущая часть соприкасалась с поверхностью материала. После включения лобзика, пилку необходимо вести плавно, без силового воздействия и давления вдоль разметки.

Для распила параллельно кромке используют направляющую шину, которая устанавливается в упор кромке. При распиле лыжа инструмента должна всегда находиться параллельно шине.

Распил под скос производится при помощи лыжи инструмента, которая устанавливается под нужным углом. Для резки под скос винты лыжи необходимо слегка ослабить и установить под углом, после чего их следует хорошо затянуть и начать распил. Для новичков рекомендуется выполнять распил под углом при помощи направляющей рейки или линейки.

Для выпиливания овала и круга используется упорный циркуль, который устанавливается в центре на рабочем полотне. Процедура выпиливания начинается с края, дальше следует плавно двигать лобзик по разметке.

Выпилить отверстия овальной или круглой формы можно при помощи кругореза. Для начала следует просверлить отверстие, диаметр которого должен быть на 2 см больше ширины рабочей пилки. Затем требуется установить кругорез, потом установить пилку в отверстие и начать пилить. Кругорез в данном случае будет служить циркулем.

Продольные резы рекомендуется производить при помощи металлической опорной планки, которая служит ограничителем. Одна сторона опорной планки всегда будет двигаться по торцевой стороне рабочего материала

Распил под наклоном следует производить крайне осторожно. Рекомендуется выставить опорную подошву под определенный градус

Для улучшения движения инструмента по рабочей поверхности лучше использовать специальную металлическую накладку для опорной ножки.
